何使用Creo自己编制三维参数化标准零件库

扫头像关注

我们在机械零件设计过程中经常出现形状相同，尺寸大小不一样，也就是机械制图中所说的类似型、相似性，如标准件、系列化的机械、产品零部件等等。

   对于此类零部件已经标准化，只要告诉大家型号就可以。但随着全球三维软件不断的开发和升级，零部件的制造与加工也由复杂变的简单化了，充分利用软件的参数化建模，通过编辑特征，模拟仿真等等，大大节约了时间提高工作效率。

   因此我们将零部件实现参数化建模，就显得非常有必要性。他可以将产品的结构设计实现系列化、标准化成为可能，并大大缩短了产品设计的周期，大大减少工程师的工作量和重复尺寸带来的烦恼。

零部件实现参数化建模的步骤

   Creo软件本身具有完善的系统参数自动提取功能，在平面草图设计时我们可以充分通过尺寸约束与关系式，将输入的尺寸通过草图的约束功能将绘制好的草图和尺寸约束保存起来作为特征参数来利用，并且在以后设计过程中可以进行编辑修改，从而实现最直接的草图尺寸参数驱动建模的目的。

我们也可以通过尺寸修改功能，将所有尺寸建立尺寸与尺寸的关系式，修改一个尺寸其他尺寸就随之一起变化。要达到三维建模进行参数化建模要求，那么尺寸驱动就是参数化建模的基础，尺寸约束、尺寸修改和编辑、关系式等等是实现尺寸驱动的前提。

通过螺母举例分析如何实现参数化建模和零件库建立

下面我们通过六角螺母C级（GB/T41—2000）进行参数化建模设计和利用族表为支撑平台进行零件库创建。

1.     分析六角螺母提取尺寸之间的关联参数

图1

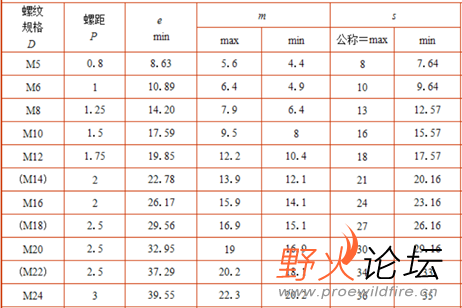

表1

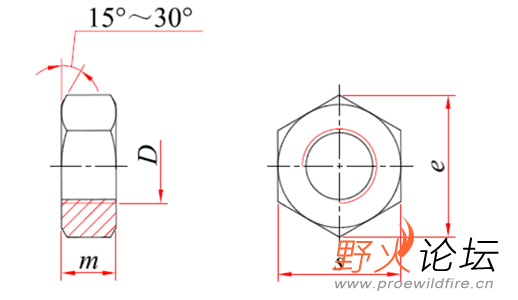

如图1所示，创建六角螺母时主要的驱动尺寸有D、s、m，可将这三个尺寸作为该六角螺母图形尺寸驱动主要参数。在六角螺母建模过程中注意拉伸特征、倒角及螺纹孔三者之间的关系。

2.     定义六角螺母的尺寸约束关系

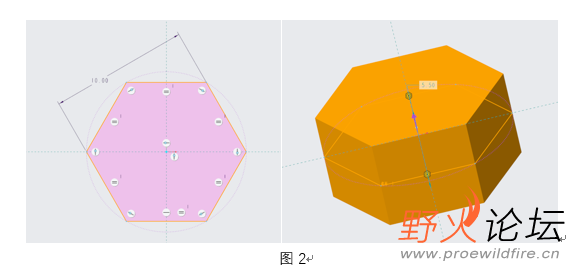

a)     单击拉伸命令，进入草绘界面，点击选项板绘制一个正六边形， 自定义螺母大小S尺寸和螺母厚度M尺寸，如图2所示。

图2

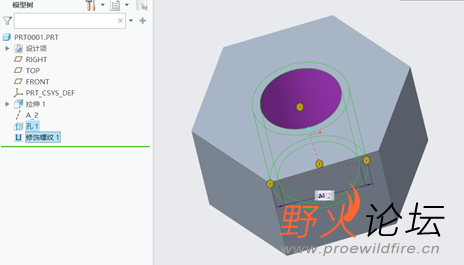

b)     创建钻孔和装饰螺纹，装饰螺纹直径作为螺纹规格D尺寸（钻孔直径根据螺距P与螺纹规格创建关联关系）如图3所示

图3

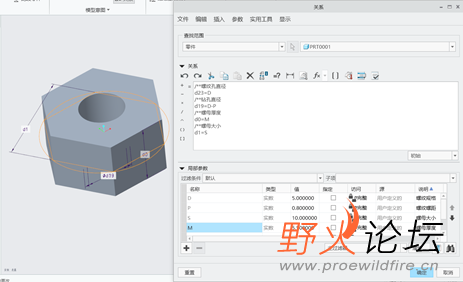

3.     创建螺母驱动参数，并与尺寸建立关联关系，如图4所示（中文内容为说明文本）

图4

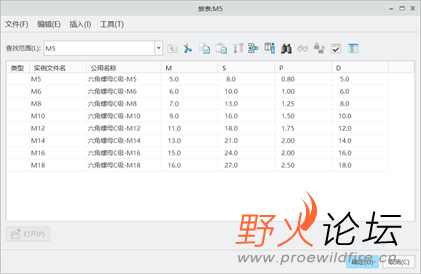

4.     创建族表。创建参数驱动的族表，添加定义的参数作为族表的可变项，点击“确定”完成族表的创建，自此完成螺母系列的标准件库创建。如图5所示

图5

如何调用已创建好的标准件

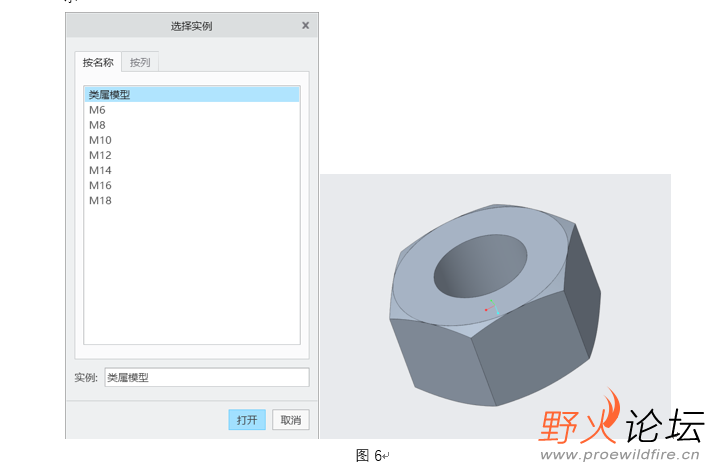

调用使用族表创建的螺母标准件很简单，直接导航到已创建好的螺母标准件的存储位置，点击打开模型后，弹出选择规格的对话框，选择需要的螺母规格，点击“打开”即可。如图6所示

图6

自此我们就学习了如何使用族表创建和使用系列化的标准件库
