[已解决] 关于钣金件内的合并继承失败求助

[复制链接]

8

主题

112

回帖

2

威望

助工

Rank: 2

积分
186
发表于 2021-7-9 17:05 | 显示全部楼层 |阅读模式
80金钱

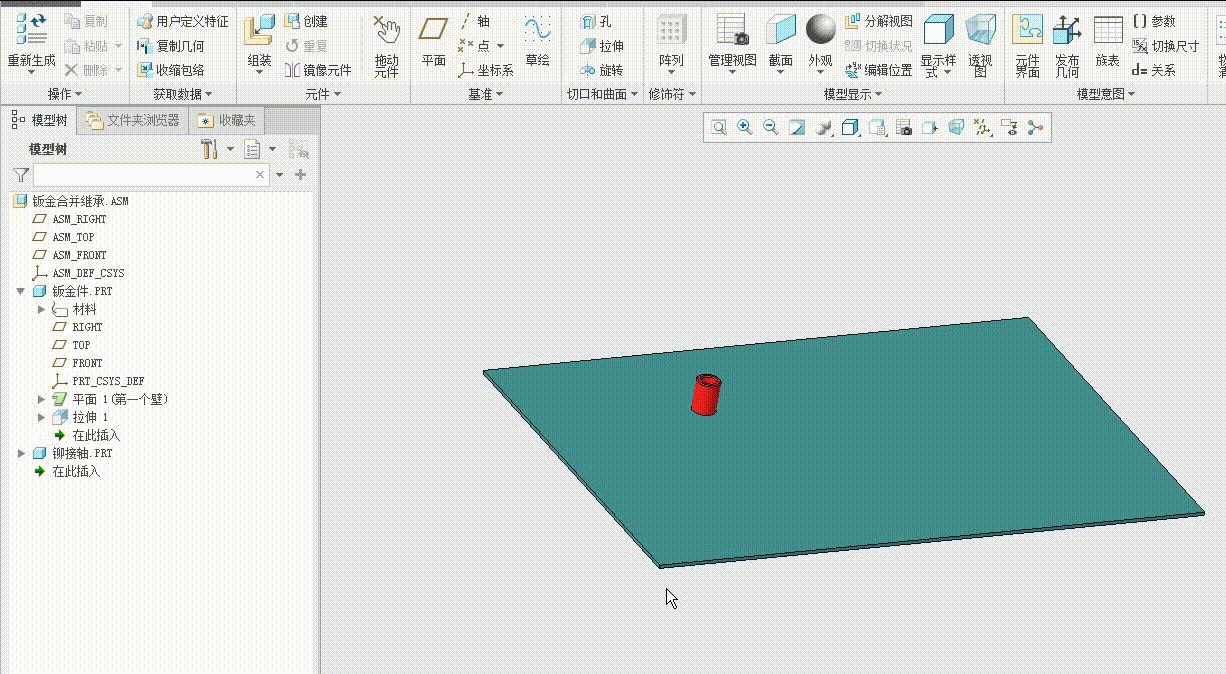

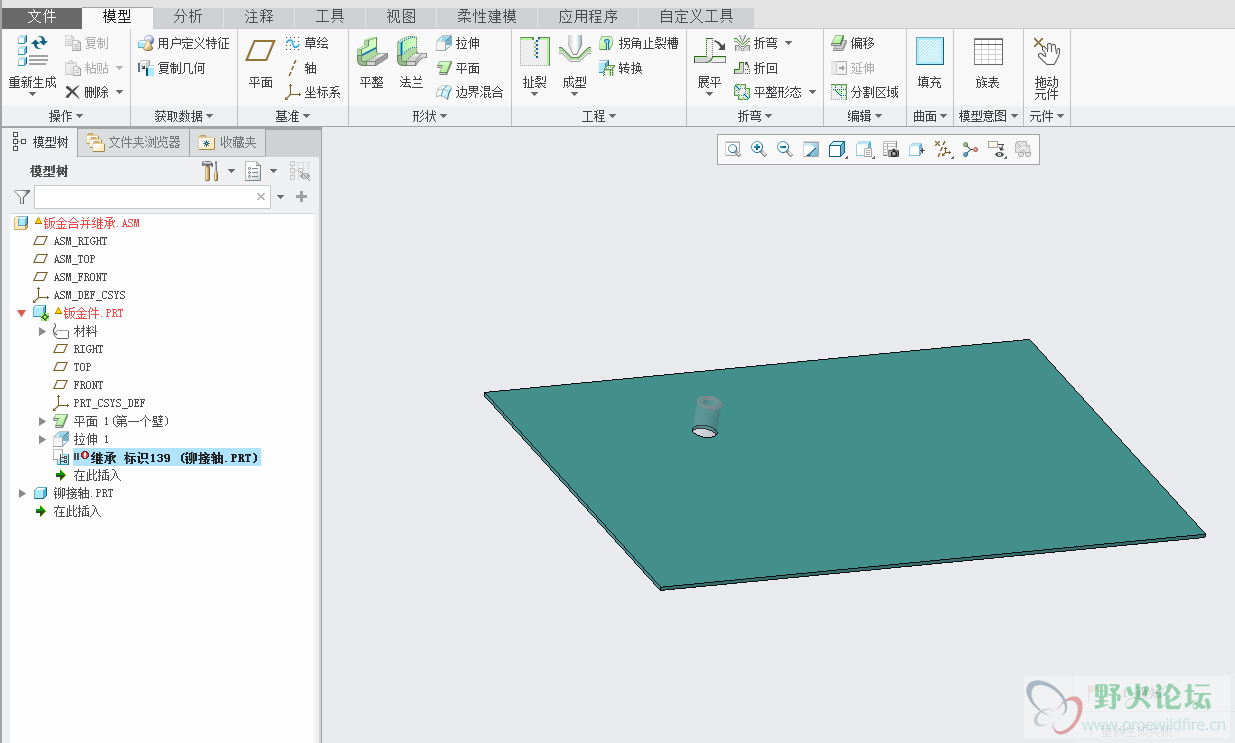

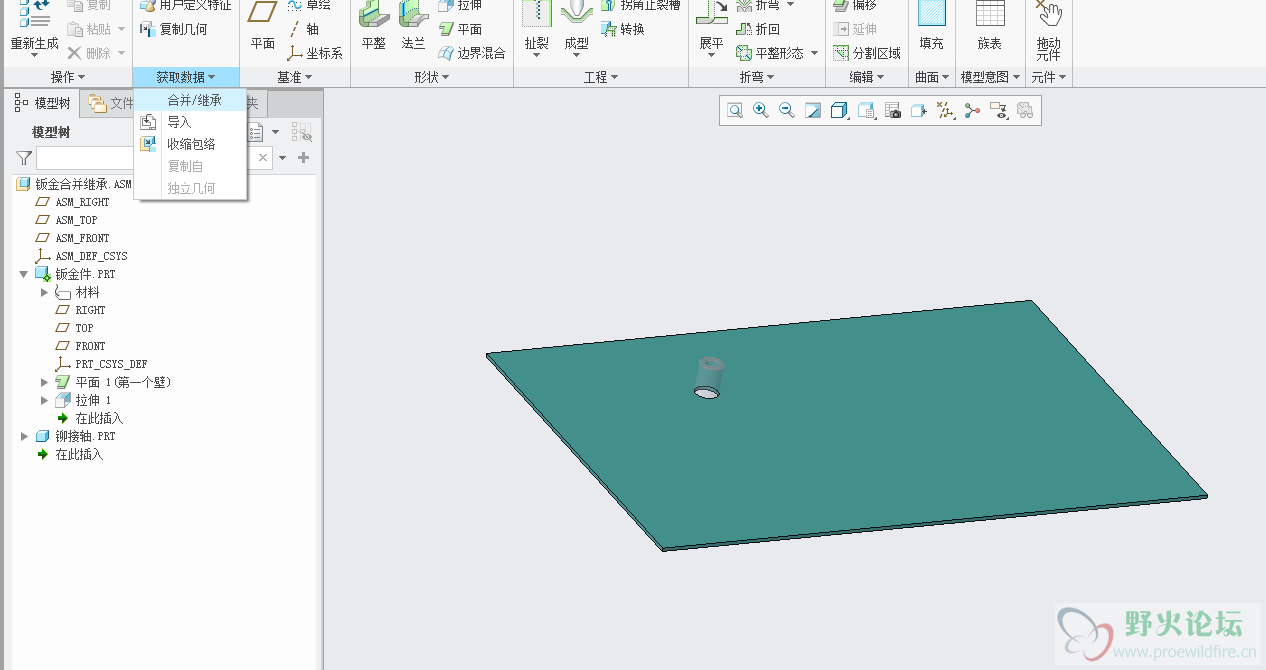

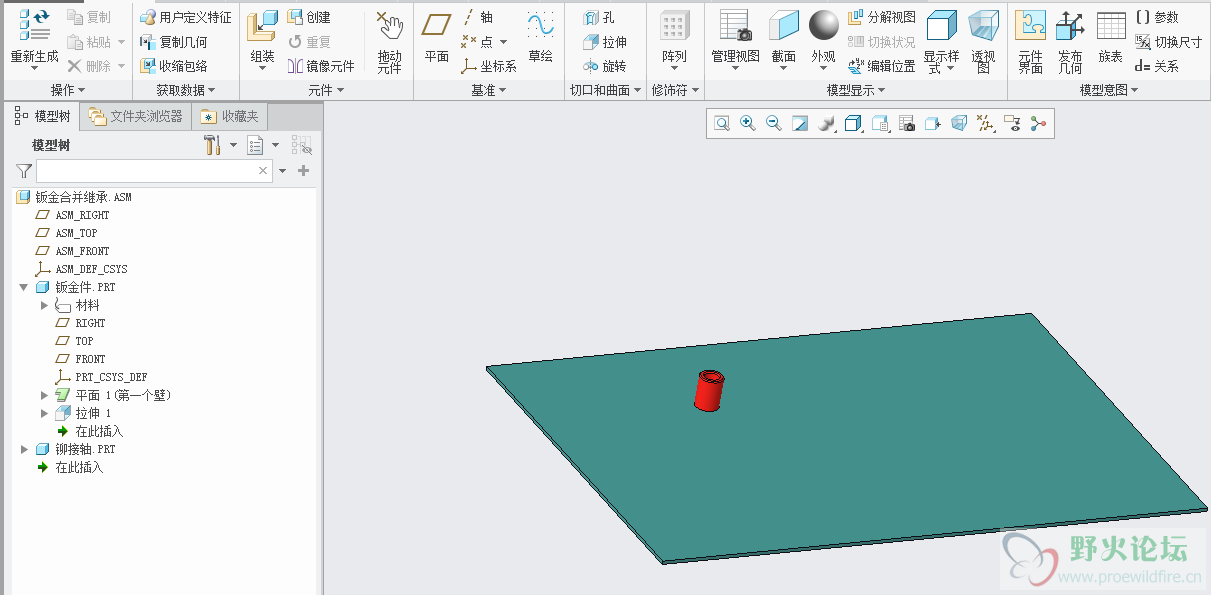

关于钣金模块里的合并继承功能,有时候钣金上需要铆接一些螺柱、螺母等,需要在图上体现,以前都是装配上去的。但是有个问题就是出图的时候装配体出图是比较麻烦,明明成品就是一个零件,但是有大堆装配体。所以就想把这些螺母螺柱等合并继承到钣金件主体上。但操作了几次都失败。拜托大佬们找找原因或者是提供更好的方法解决钣金件铆接的问题。
     使用插件就可以成功,但自己操作就是不成功,大佬帮忙研究一下

操作方法

操作方法

钣金合并继承.rar

129.58 KB, 下载次数: 7

使用插件合并成功图档.rar

140.17 KB, 下载次数: 11

最佳答案

查看完整内容

不知楼主用的CREO什么版本,可以试试CREO5以后钣金的柔性建模。 1.获取数据/导入,这里是用的STP 2.钣金内的柔性建模/变换/移动下拉内的使用约束移动就可以像装配一样装配铆接轴了。 3.复制后就可以重复用2装配,不过钣金下进来的是面组而不是实体。实体导入同求大神指点。

1

主题

886

回帖

63

威望

讲师

Rank: 6Rank: 6

积分
1607

希望之星勋章

发表于 2021-7-9 17:05 | 显示全部楼层
本帖最后由 暗菩提 于 2021-7-10 01:16 编辑

不知楼主用的CREO什么版本,可以试试CREO5以后钣金的柔性建模。
1.获取数据/导入,这里是用的STP
2.钣金内的柔性建模/变换/移动下拉内的使用约束移动就可以像装配一样装配铆接轴了。
3.复制后就可以重复用2装配,不过钣金下进来的是面组而不是实体。实体导入同求大神指点。

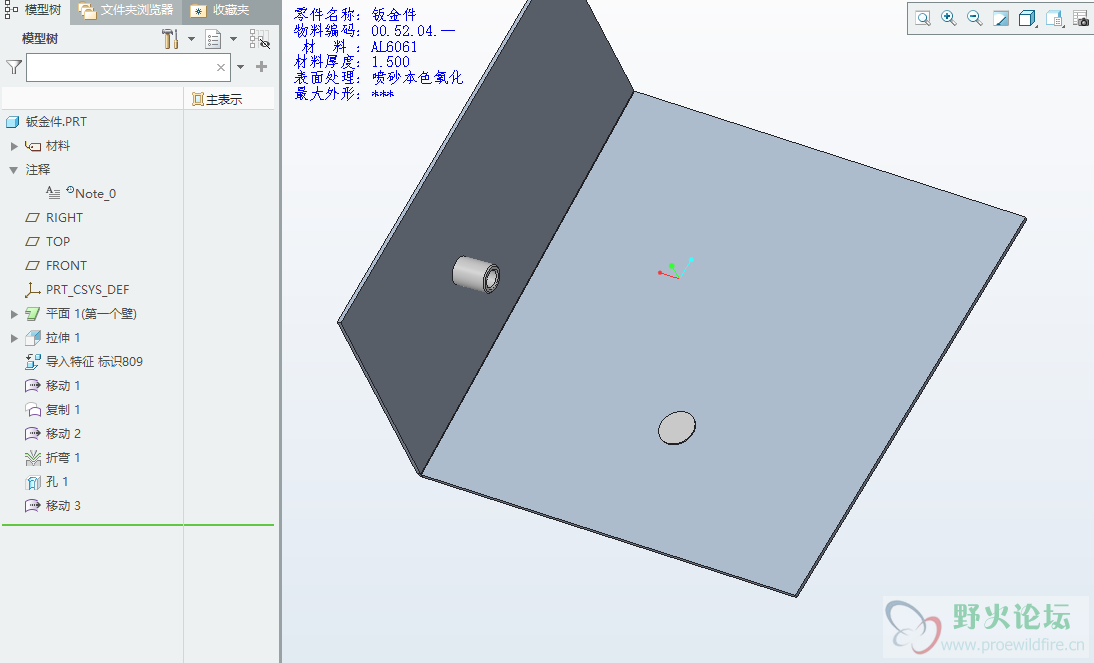

屏幕截图 2021-07-09 233353.png
回复

使用道具 举报

19

主题

1193

回帖

82

威望

VIP(贵宾)

积分
1588

VIP 勋章希望之星勋章热心助人勋章

发表于 2021-7-9 17:17 | 显示全部楼层
合并继承,首先需要在同一个目录文件夹下,其次,合并继承可以使用和装配零件一样的操作放置在你想要的位置,然后点确定就OK了。
回复

使用道具 举报

8

主题

112

回帖

2

威望

助工

Rank: 2

积分
186
 楼主| 发表于 2021-7-9 17:43 | 显示全部楼层
qingfeng-nn 发表于 2021-7-9 17:17
合并继承,首先需要在同一个目录文件夹下,其次,合并继承可以使用和装配零件一样的操作放置在你想要的位置 ...

CREO5.0版本在钣金模式下测试不行,零件模式下就可以。CREO7.0钣金模式下可以,但是是创建了一个主体。
回复

使用道具 举报

19

主题

1193

回帖

82

威望

VIP(贵宾)

积分
1588

VIP 勋章希望之星勋章热心助人勋章

发表于 2021-7-12 07:39 | 显示全部楼层
593664501 发表于 2021-7-9 17:43
CREO5.0版本在钣金模式下测试不行,零件模式下就可以。CREO7.0钣金模式下可以,但是是创建了一个主体。

这没关系的,不影响出图
回复

使用道具 举报

0

主题

153

回帖

0

威望

助工

Rank: 2

积分
165
发表于 2021-10-19 17:51 | 显示全部楼层
到底怎么用,请大神指导下
回复

使用道具 举报

8

主题

112

回帖

2

威望

助工

Rank: 2

积分
186
 楼主| 发表于 2021-11-23 18:09 | 显示全部楼层
暗菩提 发表于 2021-7-9 17:05
不知楼主用的CREO什么版本,可以试试CREO5以后钣金的柔性建模。
1.获取数据/导入,这里是用的STP
2.钣金 ...

麻烦了点,我现在直接复制几何,也不必纠结合并继承了。
回复
