查看: 497|回复: 7

[分享] 包方类端子建模讨论

[复制链接]

3

主题

22

回帖

0

威望

实习生

Rank: 1

积分
30
发表于 2024-2-11 22:02 | 显示全部楼层 |阅读模式
春节闲来无事在家,练习了下包方端子钣金建模。
之前一直没有仔细画过复杂的包方类冲压端子,借这个平台画个草版和大神们交流一下绘图技巧

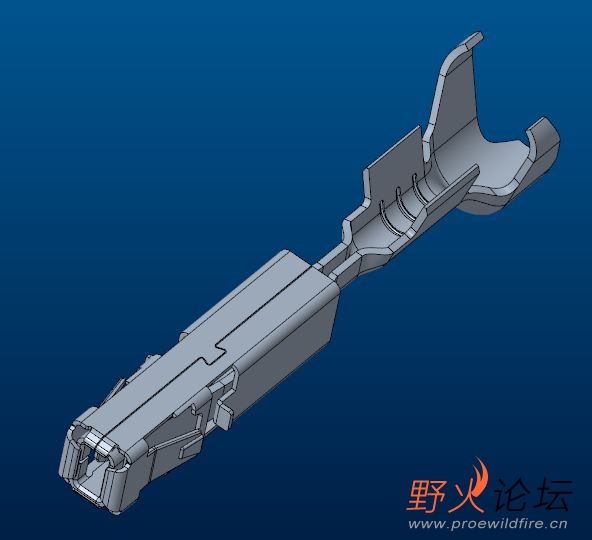

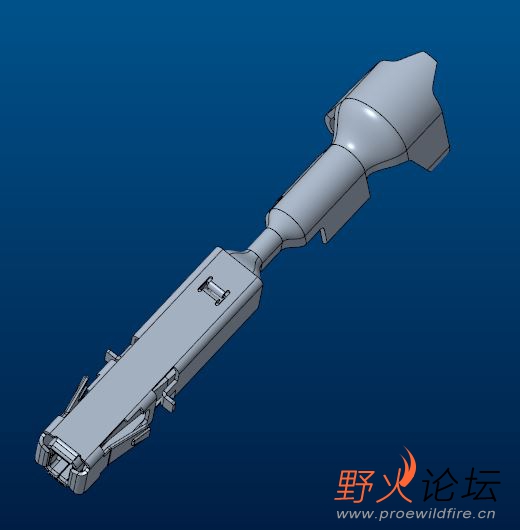

附件是图片端子全套绘图过程(CREO7.0)
本想用折弯过渡的方式画完,奈何起笔好像思路不对,后期的几个压接区域变截面太大,没有耐心去折腾,就用混合的方式画完了...
请各位大神指点一下不足之处,在下虚心接受 ,细节之处也请各位多多指教

terminal.part01.rar

512 KB, 下载次数: 27

terminal.part02.rar

512 KB, 下载次数: 26

terminal.part03.rar

387.11 KB, 下载次数: 25

一个只会设计插头插座的半罐水...

38

主题

207

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
300
发表于 2024-2-15 14:37 | 显示全部楼层
本帖最后由 nodest 于 2024-2-15 14:48 编辑

仔细看了下每步的步骤,外面钢壳有几步的操作还是用的挺优秀的
回复 支持 反对

使用道具 举报

2

主题

229

回帖

2

威望

工程师

Rank: 3Rank: 3

积分
242
发表于 2024-2-18 09:02 | 显示全部楼层
感谢
回复 支持 反对

使用道具 举报

35

主题

394

回帖

6

威望

高工

Rank: 4

积分
571
发表于 2024-2-18 15:52 | 显示全部楼层
请教这个端子在工艺上是否容易制作。尤其是后端的折弯和扣位
回复 支持 反对

使用道具 举报

1

主题

263

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
302
发表于 2024-2-18 21:35 | 显示全部楼层
学习一下
谢谢~~~
回复 支持 反对

使用道具 举报

3

主题

22

回帖

0

威望

实习生

Rank: 1

积分
30
 楼主| 发表于 2024-2-19 09:03 | 显示全部楼层
shankp3877 发表于 2024-2-18 15:52
请教这个端子在工艺上是否容易制作。尤其是后端的折弯和扣位

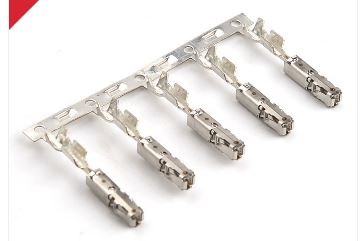

可以实现,类似图片端子
有些冲压加工厂可能会推荐激光焊接或者铆压,扣位我画的比较随意,不是最优方法
一个只会设计插头插座的半罐水...
回复 支持 反对

使用道具 举报

6

主题

557

回帖

0

威望

高工

Rank: 4

积分
706
发表于 2024-2-19 09:26 | 显示全部楼层
不错,可以来借鉴一下看看。
回复 支持 反对

使用道具 举报

1

主题

519

回帖

0

威望

高工

Rank: 4

积分
601
发表于 2024-2-22 11:01 | 显示全部楼层
高手,学习了
回复 支持 反对

使用道具 举报
