CREO3.0布局（记事本）引入族表互换装配

wu742936823 · 发表于 2016-5-30 11:22

本帖最后由 wu742936823 于 2016-5-30 11:39 编辑

   在我的第一个帖子里讲解了创建族表的方法，非常感谢野火大大的鼓励和加精。本帖将在上述讲解族表帖子的基础上，将布局引入到互换组件族表方法的创建中来。本帖末尾将附上上述帖子的链接。

   我们依然用上述帖子的建模，本例只对第四个方法-互换装配族表创建来引入，不过我们等会将其重新装配，为了简化轴的键槽不要了（大家可以找到我那个帖子上将模型下载）。这次我们将装配面变下，如下图与轴配合的bearing-1基准如下（bearing_2相同）：

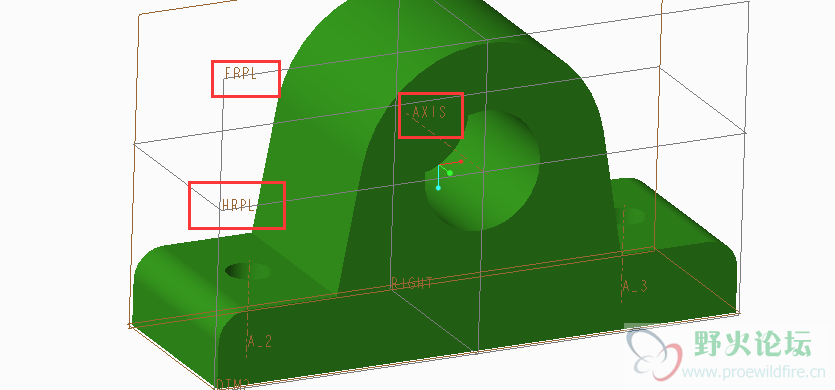

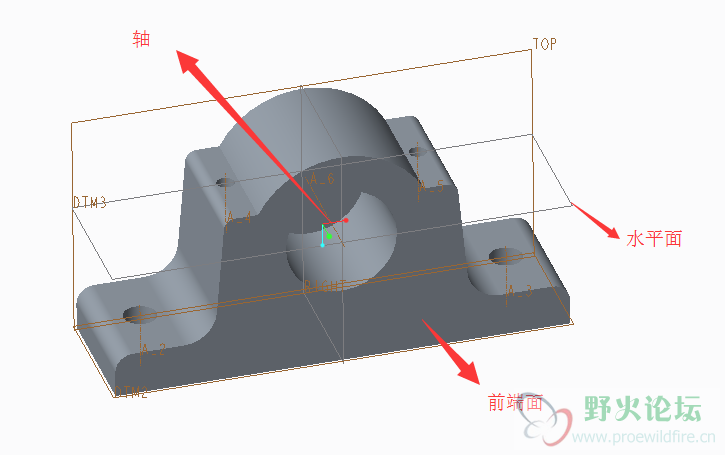

建立一个记事本，在注释-绘制基准-绘制基准平面/绘制基准轴线，如下图，FRPL我们代表前端面，HRPL代表水平面配合，AXIS代表轴线

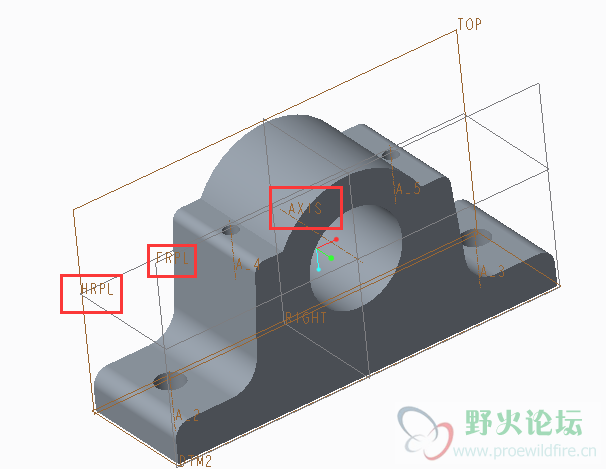

在bearing-1和bearing_2里声明布局，声明布局名称一一对应如下（HRPL对应过中心轴线的平面，AXIS对应孔中心轴线，FRPL对应前端面）

打开轴文件shaft，这里轴的两个面和轴承座的前端面配合，首先搜索继承-设置-名称-其他，将两个配合面分别命名为AA和BB

然后对其声明，声明-声明记事本，然后点“表”-修改参考，将装配面写进去。这里我们在打开的记事本里写下两行,AA=FRPL,A_1=AXIS,FRONT=HRPL
BB=FRPL,A_1=AXIS,FRONT=HRPL，保存后退出记事本，然后点击查看参考，看我们输入的对不对，尤其最后一个字母，不明原因的常常就消失了，导致不能达到效果。

新建装配mate，将轴组装上去，声明布局，然后组装bearing_1,这时我们看到会有自动/手动的选项，选择自动，就自动将两个bearing_1组装进去了。如果没有这个菜单，看下选项-配置编辑器-auto-assembly_with_notebooks是否为YES，若为NO则不会出现这个菜单。

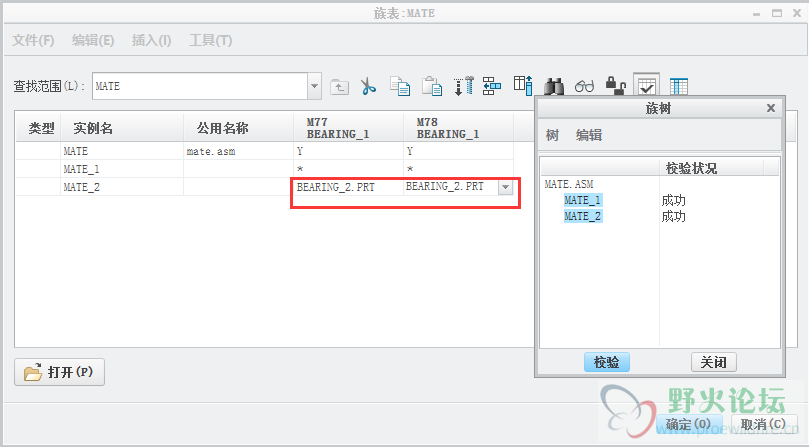

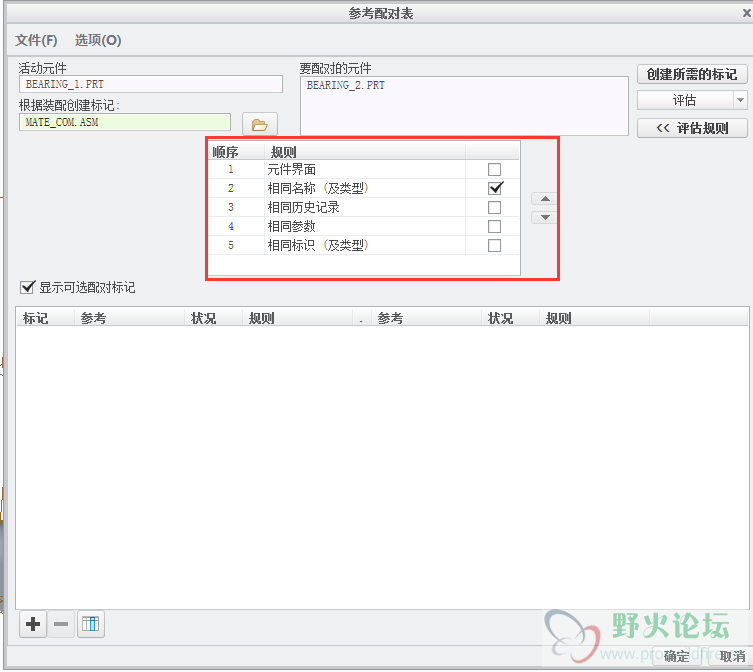

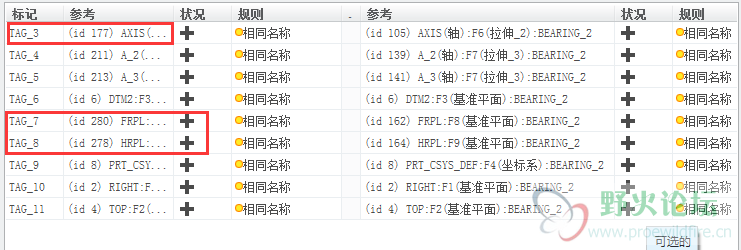

下面我们创建互换组件mate_com，步骤和上个帖子的一样，但是在装配进bearing_2的时候我们可以看到又出现自动/手动的菜单，选自动，bearing_2自动装配进去了，并且完全约束，这是由于我们用了记事本（layout）。这里不再上图，再点参数配对表，活动元件选bearing_1，要配对的元件选bearing_2，根据装配创建标记点mate_com，这里注意，我们点“评估规则”，在评估规则里只让“相同名称（及类型）”打钩。然后点“评估”下拉箭头，选择“评估并创建规则”，就会再下方出现很多相同名称的参考，我们只保留含油在布局里创建的名称AXIS、FRPL、HRPL，其余的点“-”删除，查看模型我们就可以看到参考为我们想要的了。
