电感线圈的画法[详解]

ceshingoe · 发表于 2011-12-7 16:00

有人问起了，所以在这里写个教程，探讨一下电感的画法，作为大家共同学习。
（原帖：http://www.proewildfire.cn/forum ... p;extra=#pid1492154）

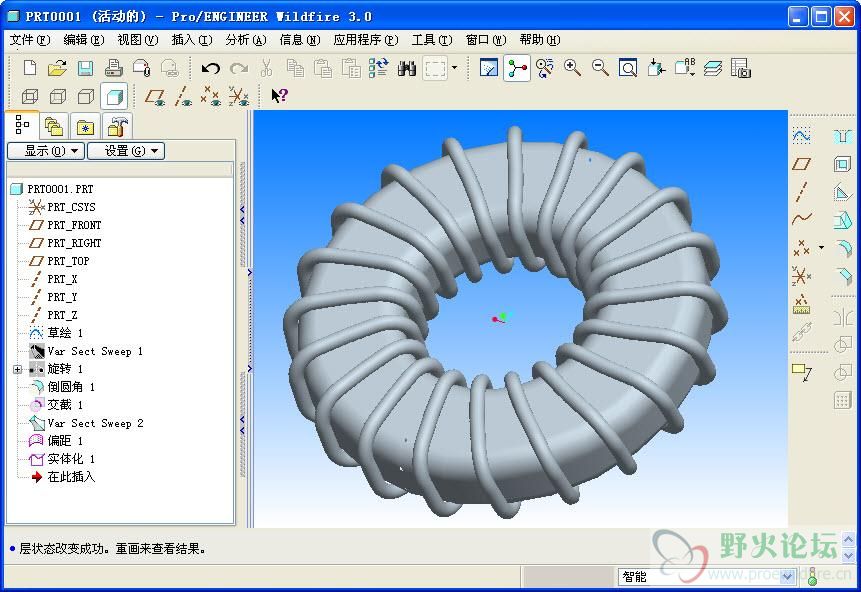

先来看完成的结果，如下图。

[ 本帖最后由 ceshingoe 于 2011-12-7 16:20 编辑 ]

ceshingoe · 发表于 2011-12-7 16:01

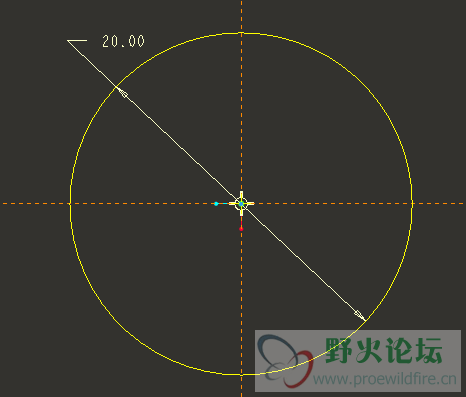

第一步，画一个圆，作为可变截面扫描的轨迹线。

ceshingoe · 发表于 2011-12-7 16:02

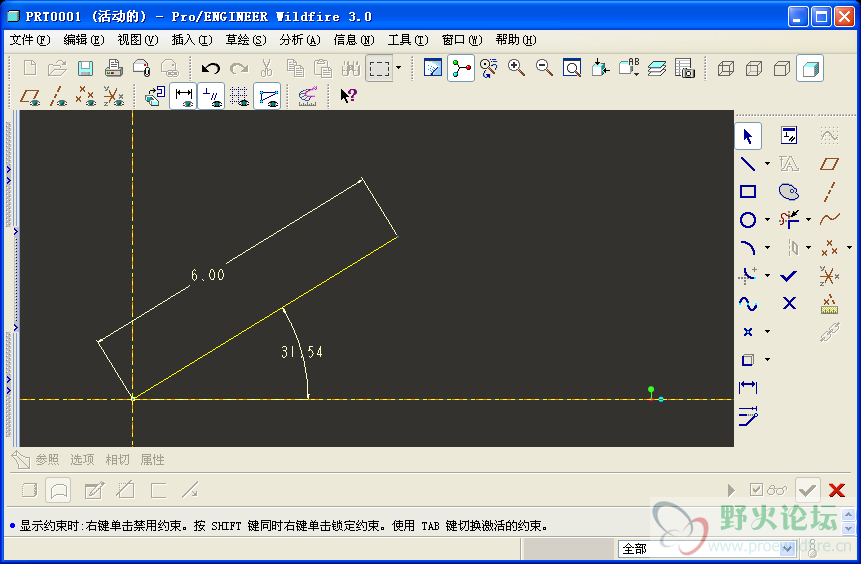

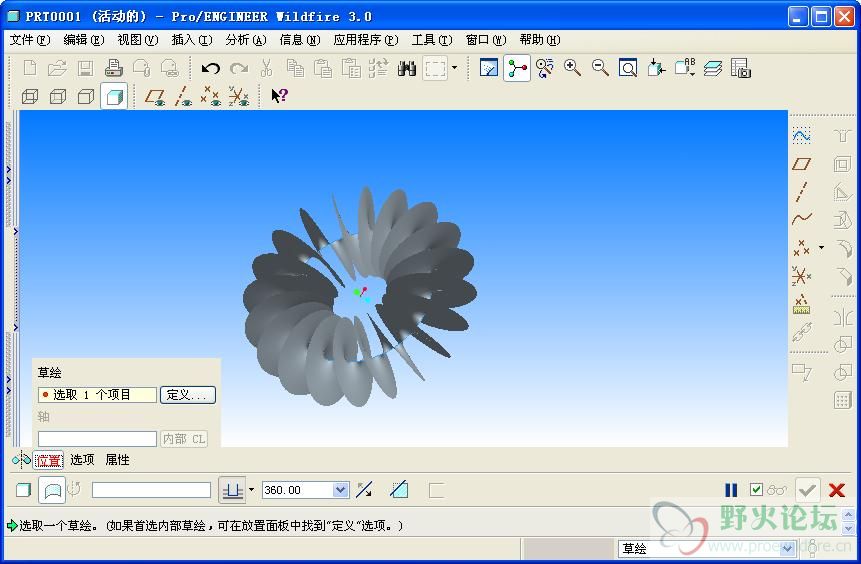

第二步，进入草绘，过中心画一条直线，注意与X轴成一定角度。再进入“关系”中如入图示的公式“sd6=20*360*trajpar”(20是指一周缠绕的圈数，你想改多改少自己决定)。如图：

[ 本帖最后由 ceshingoe 于 2011-12-7 16:19 编辑 ]

ceshingoe · 发表于 2011-12-7 16:03

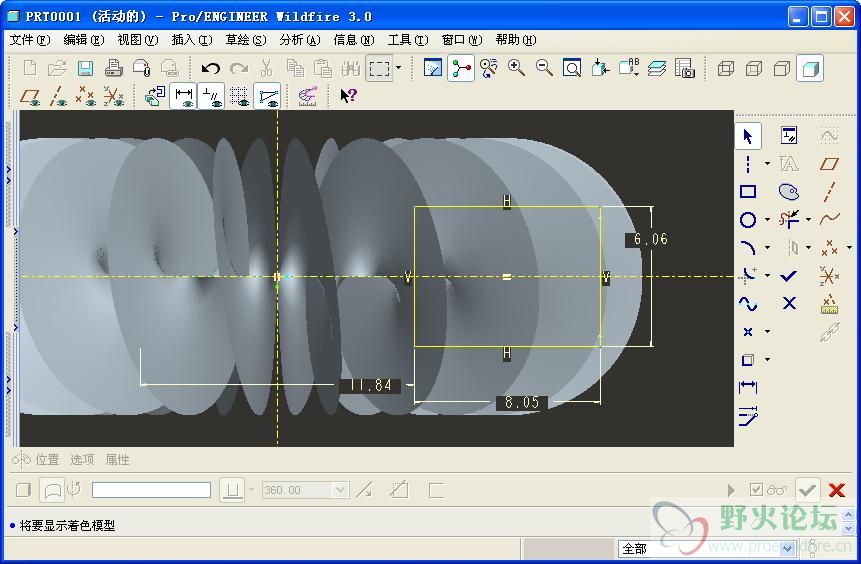

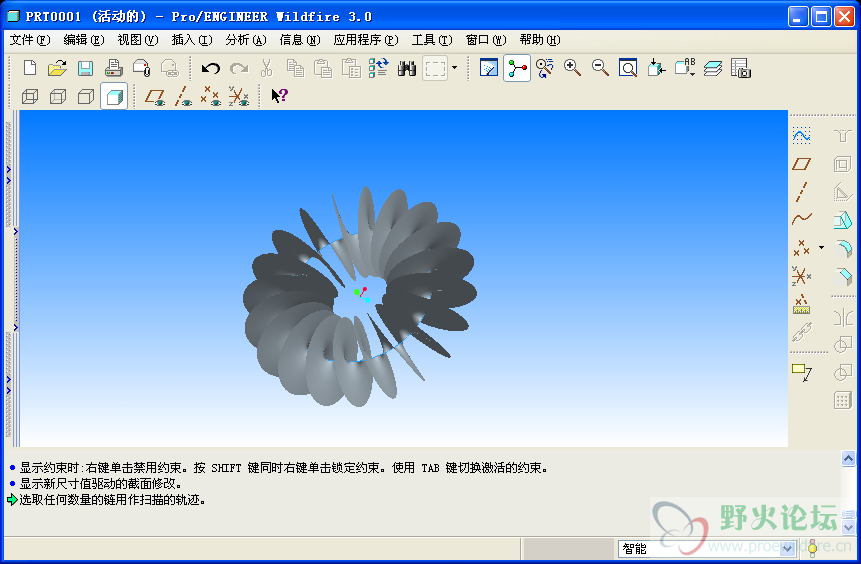

第三步，完成可变截面扫描，获得的结果如图。

ceshingoe · 发表于 2011-12-7 16:05

第四步，创建一个矩形圆环面。呵呵，我这里可能做的有点麻烦，可以参照进行简化。

ceshingoe · 发表于 2011-12-7 16:06

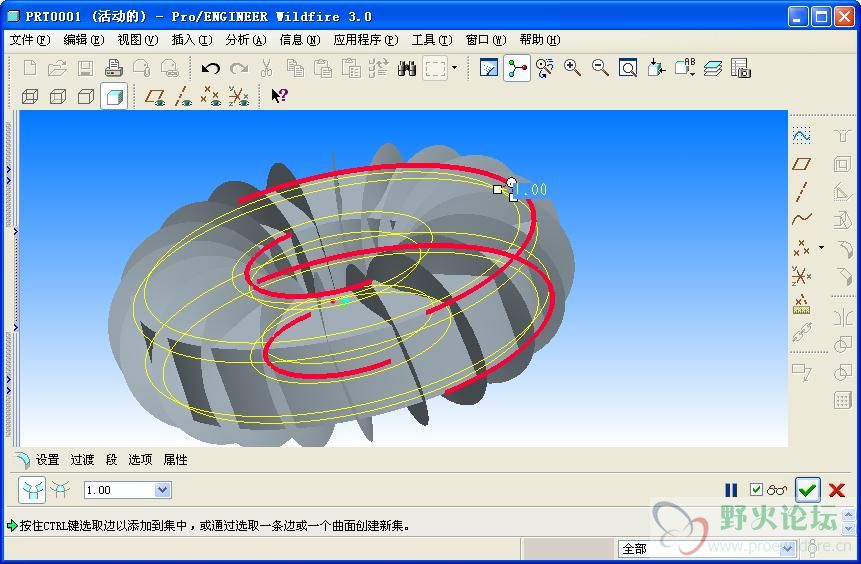

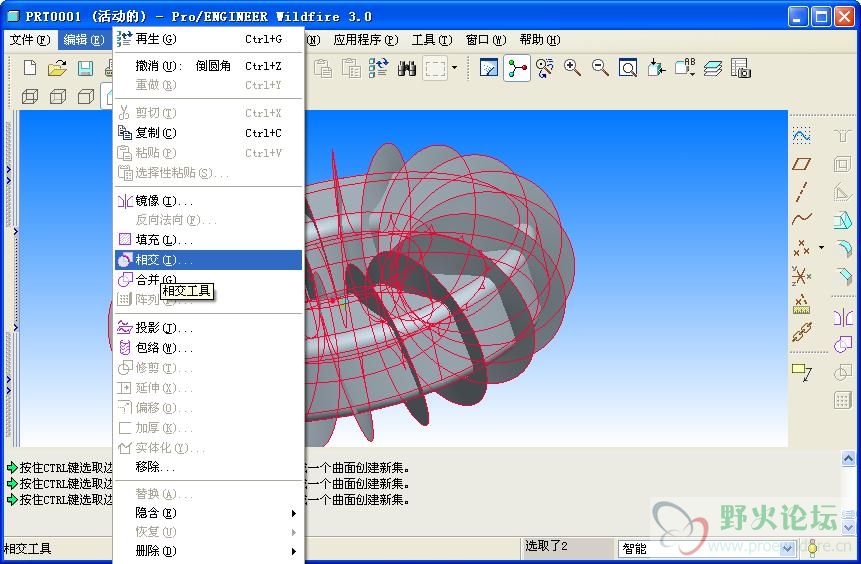

第五步，倒圆(倒圆的值稍微大一点，要不然后面的可变截面扫描和偏距会出现失败的情况)，然后将两个曲面求交，获得缠绕线。

[ 本帖最后由 ceshingoe 于 2011-12-7 16:22 编辑 ]

ceshingoe · 发表于 2011-12-7 16:08

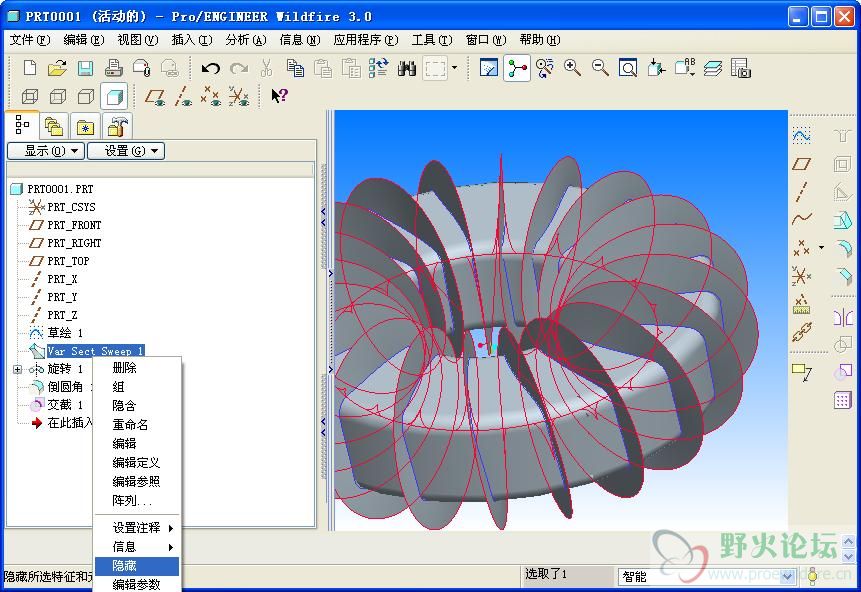

第六步，为了看图方便，先隐藏曲面，再以缠绕线作为可变截面扫描的轨迹，画出绕线的实体部分。
（要说的是：电脑配置稍微低的TX要注意了，可能会运算致死机不动的情况，内存大的一般通过，内存小的有可能直接导致ProE退出！！！切记前面的步骤要保存，这是一种良好的习惯！）

[ 本帖最后由 ceshingoe 于 2011-12-7 16:17 编辑 ]

ceshingoe · 发表于 2011-12-7 16:12

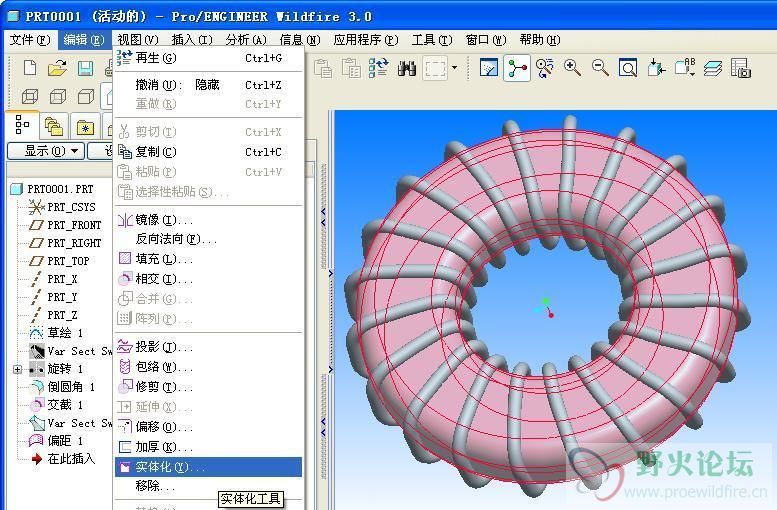

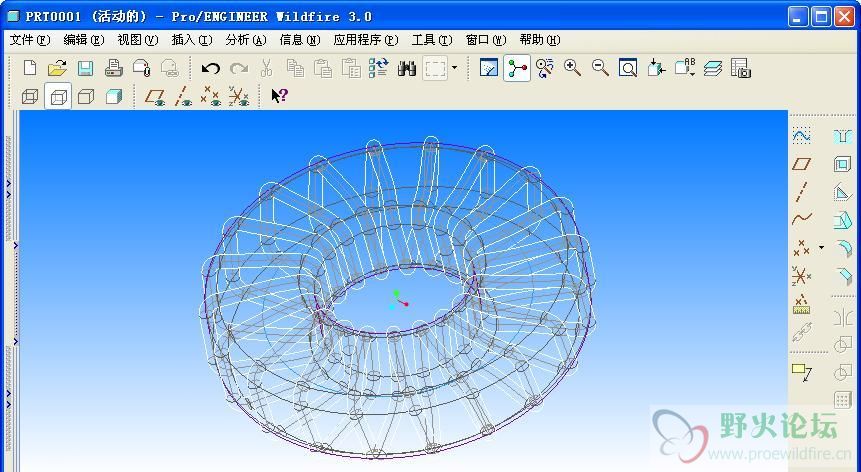

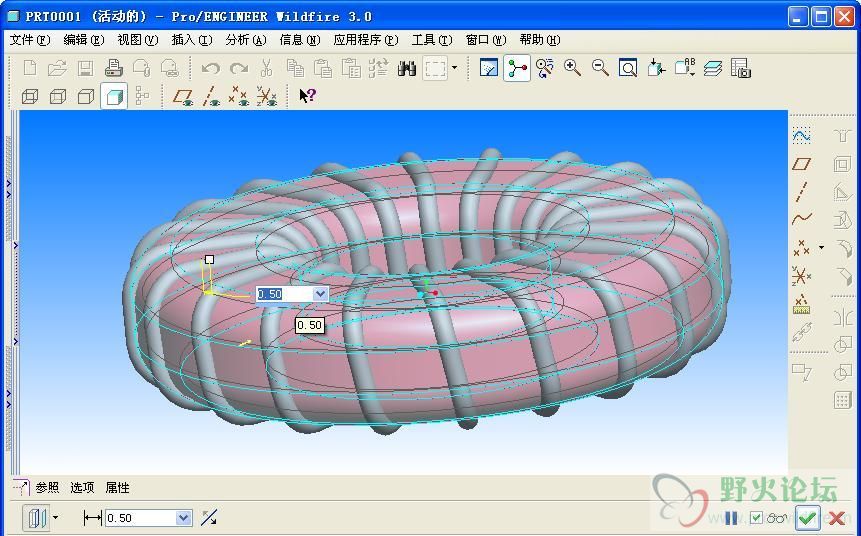

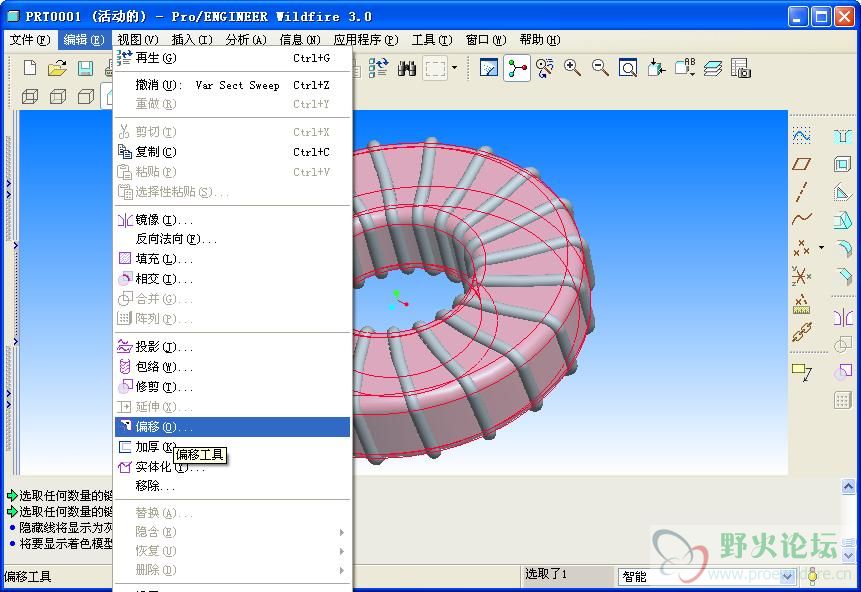

第七步，切换到隐藏线模式观察一下。OK，下面接下来做中间的磁环部分，这个就简单了。先选中第四步中画好的环形面，然后向内偏距0.5（因为我选的线径按1.0的），再接着把偏距面实体化。（当然，你也可以用旋转的方法，因为是圆的，所以形式上不拘泥于一种。）

[ 本帖最后由 ceshingoe 于 2011-12-7 16:25 编辑 ]

ceshingoe · 发表于 2011-12-7 16:15

最后，把所有的层全部隐藏起来，就是刚刚开始你看到的样子。不过必须说明，这个示例只是告诉你全封闭的电感线圈怎么画出来，要是按实际的电感的绕法，还需要更多的步骤来实现，这里就不在这里班门弄斧了。呵呵，希望可以指导不会画电感线圈的朋友！
