分享CORE 草绘小技巧

20171207 · 发表于 2018-3-7 16:08

本帖最后由 20171207 于 2018-3-7 16:19 编辑

在草绘孔的时候觉得长形圆孔画起来最麻烦了

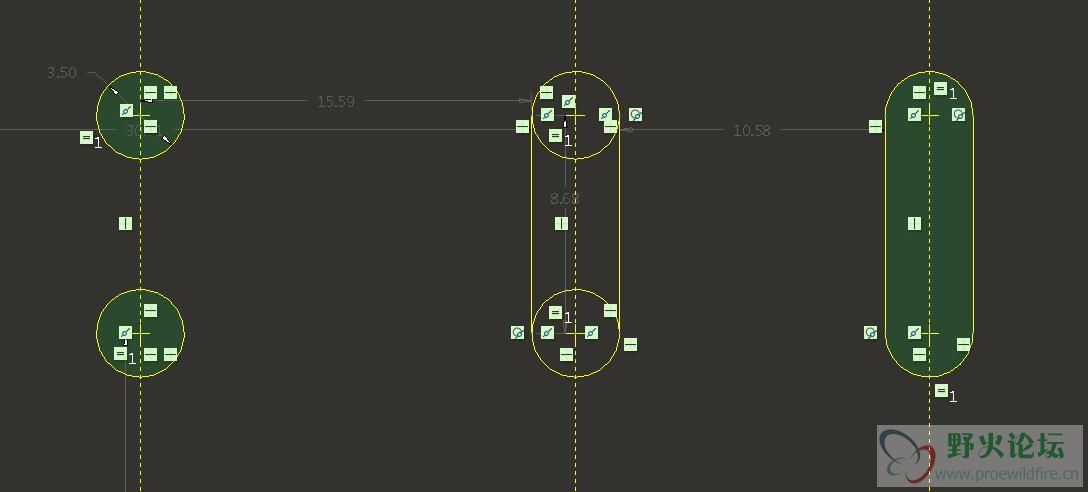

最基础的做法是先画两个等径圆，然后画两条切线，再删除，然后约束。

步骤繁琐

分享给大家两个实用的小技巧省节约一点的时间

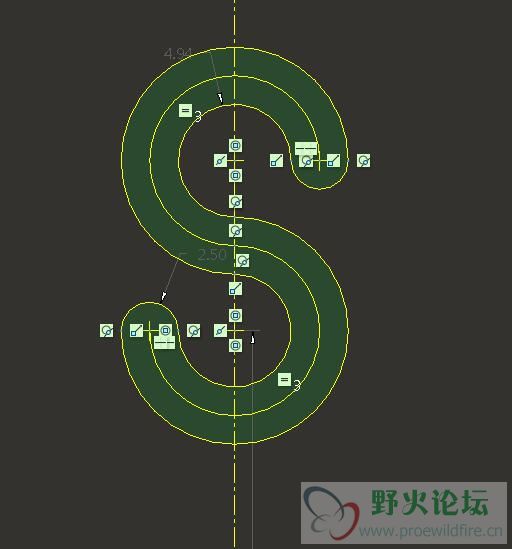

1.利用加厚构图
2.使用草绘选项版读取图形

20171207 · 发表于 2018-3-7 16:14

本帖最后由 20171207 于 2018-3-7 16:30 编辑

1.利用加厚构图

A先画一条直线，角度尺寸随意

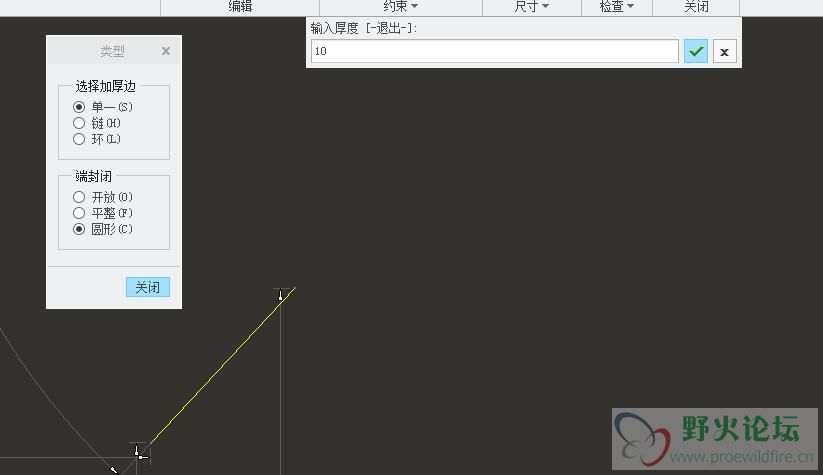

B再选择选择加厚选项，选择圆形

C点选刚才绘制的直线（如果先选择直线无法自由选择加厚选项）

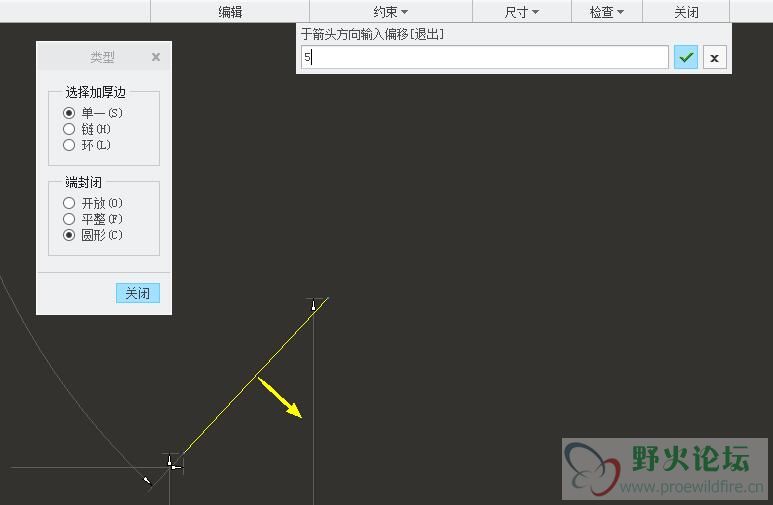

D输入直径（任意），再输入偏置的距离（直径一半）

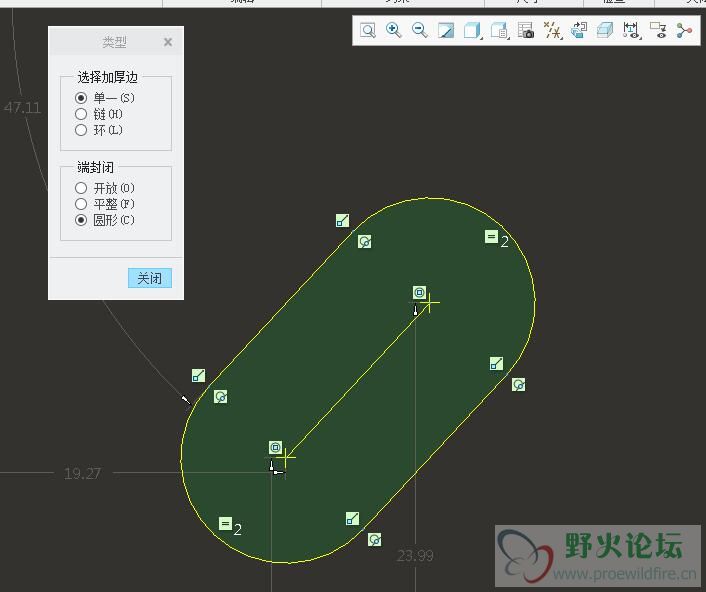

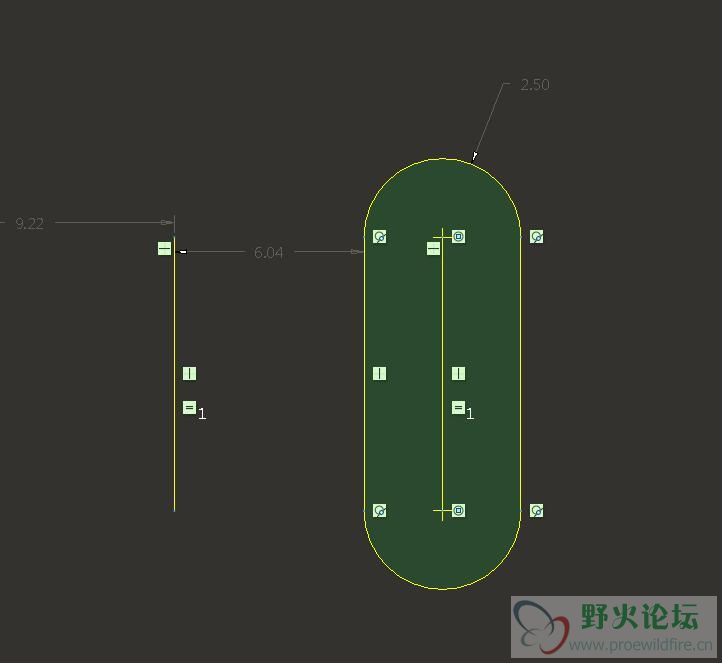

E然后我们将之前的直线转换成构造线。

完成
