混合---一般选项

robing · 发表于 2013-12-12 14:25

昨天说了“混合”—“旋转”选项，http://www.proewildfire.cn/thread-117366-1-1.html 今天再来说一下“一般”选项。

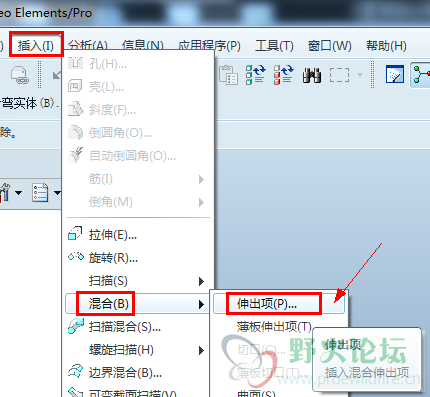

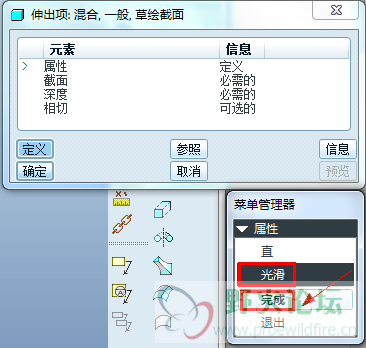

新建一个prt零件，“插入”—“混合”—“伸出项”。

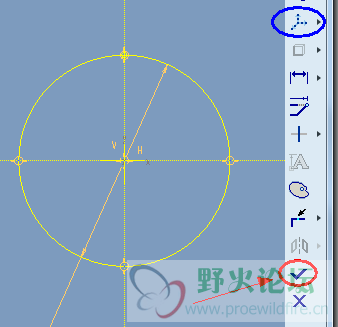

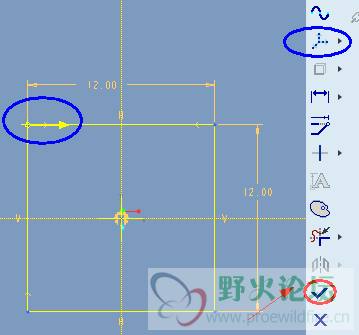

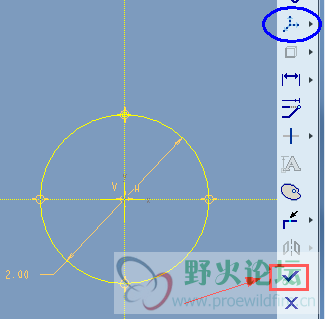

点“缺省”进入草绘。首先插入坐标系，然后开始草绘，注意箭头方向，最后点对号。

系统弹出提示，给下一个截面的X轴输入旋转角度，我们就按系统默认的0度，点对号。

然后系统又弹出提示输入Y轴的旋转角度，还按系统默认的0度，点对号。

系统继续提示输入Z轴的旋转角度，输入60，点对号。

（这里就可以看到跟“旋转”选项的不同点了，“旋转”中提示输入的角度是0—120度，而这里是正负120度。“旋转”选项中只输入一个旋转轴，“一般”中却要输入三个旋转角度。）
系统进入第二截面的绘制，同上一截面一样，先插入坐标系，再草绘，最后点对号，

系统提示是否继续下一截面，我们点“是”。

此时系统又提示我们输入下一截面X、Y、Z的旋转角度，依次输入30、45、60.点对号。系统就弹出下一截面的草绘界面。同上，先插入坐标系，再草绘，最后点对号，图片13.png

系统弹出提示，点“是”。（如果不需要绘制，点“否”）



系统提示输入截面的深度，输入5，点对号。

提示输入截面3的深度，输入8，点对号。

又提示输入截面4的深度，输入12，点对号。

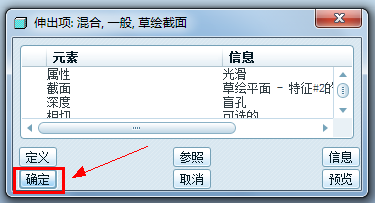

最后，点确定。

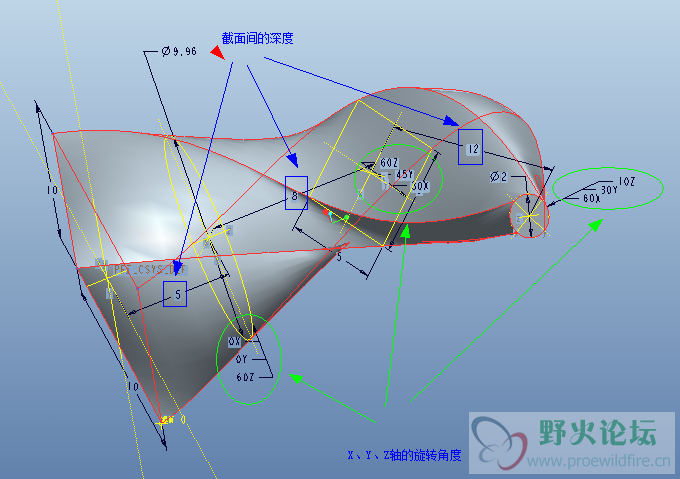

随便画的，看起来很丑，这儿主要是说一下命令的使用。双击一个图形就可以看到，，，，，，，，，

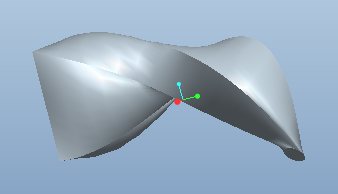

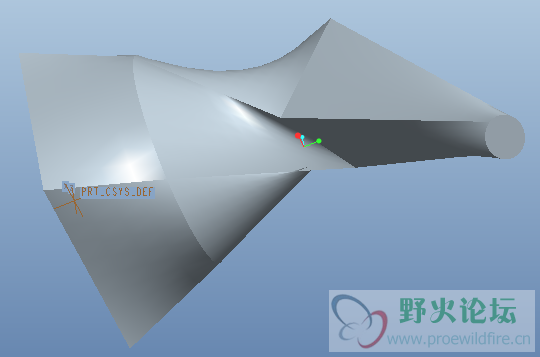

出现的图就是这样的了。
