    [原创] 提取零件最大外形尺寸详解

    [复制链接]
    齐辰

    10

    主题

    94

    回帖

    16

    威望

    助工

    Rank: 2

    积分
    159
    发表于 2023-10-27 14:53 | 显示全部楼层 |阅读模式
    本帖最后由 齐辰 于 2023-10-27 14:57 编辑

    1、Creo 工程图，表中如何提取零件最大尺寸
    http://www.proewildfire.cn/thread-178454-1-1.html
    (出处: 野火论坛)
    2、提取零件最大外形尺寸
    http://www.proewildfire.cn/thread-163963-1-1.html
    (出处: 野火论坛)

    根据以上第一个帖子需求，以及第二个前辈帖子内容进行了进一步详细讨论，已备查阅。分享如下，供参考。

    1. 以模板形式创建零件

    2. 编辑最大外形的参数

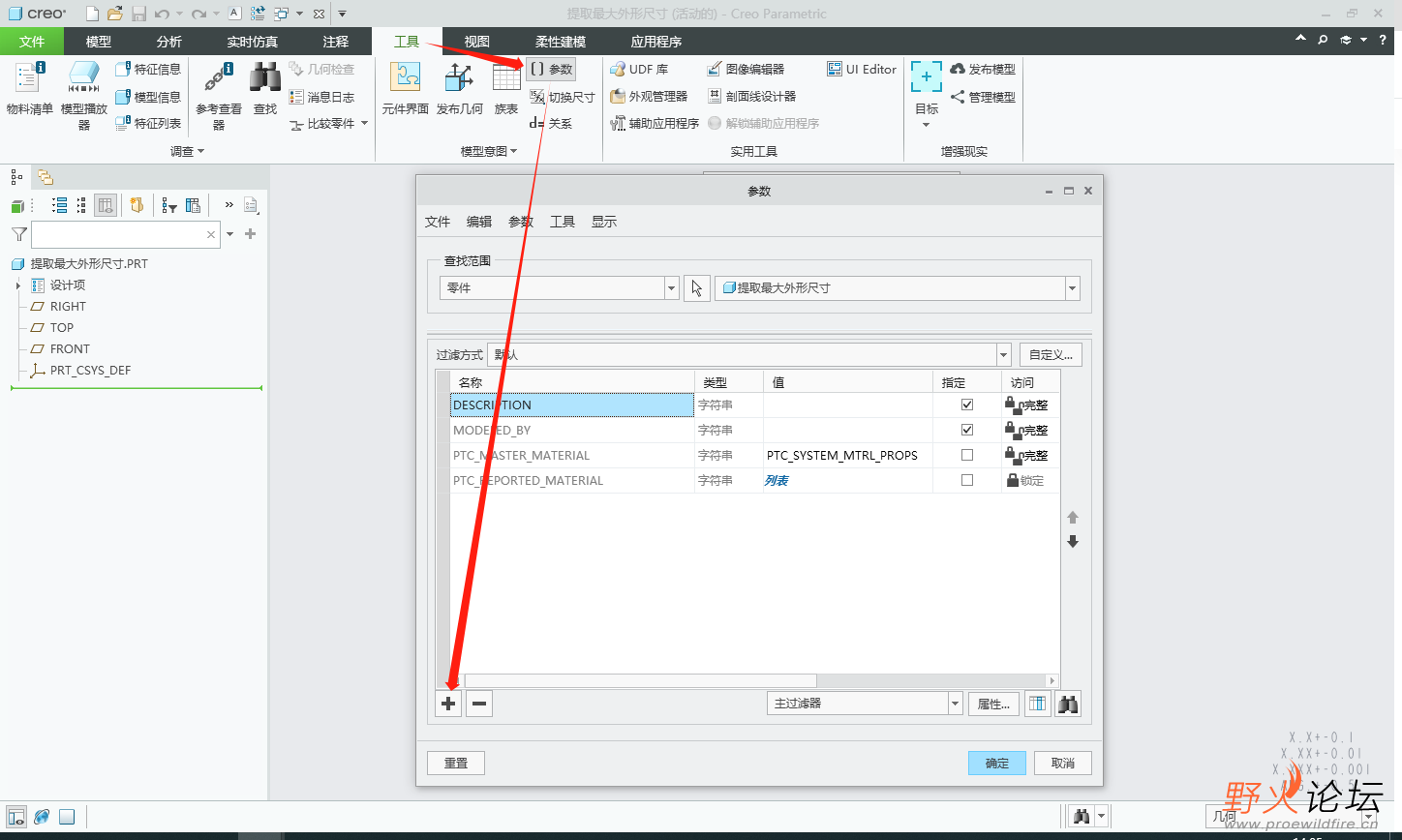

    添加参数

    添加参数
    添加如下参数
    BUW_Z_SIZE_STR 字符串
    BUW_X_SIZE_STR 字符串
    BUW_Y_SIZE_STR 字符串
    BUW_CALCULATE_OUTLINE_PARAMS 字符串 Y

    具体内容

    具体内容
    3. 显示在屏幕的范围内

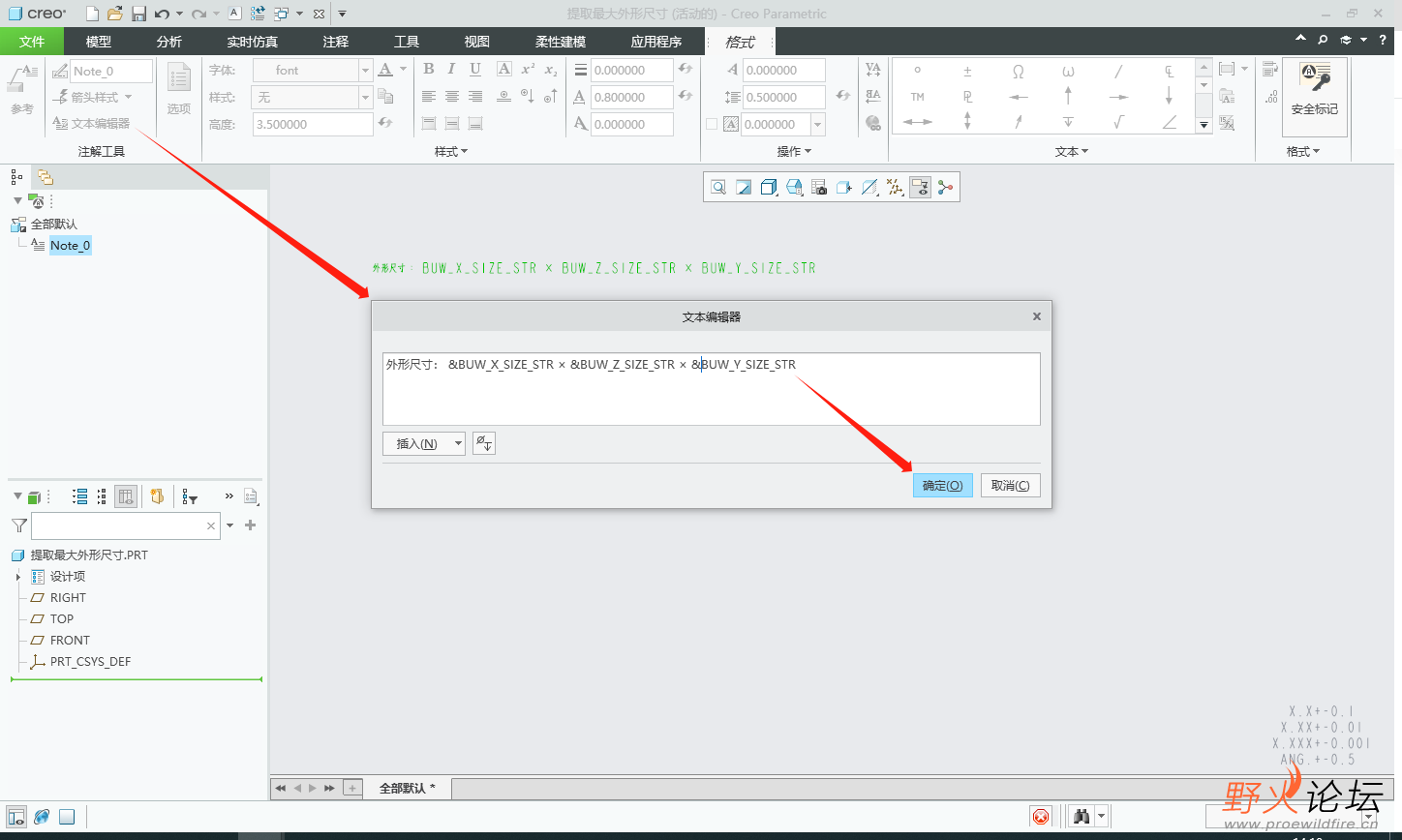

    输入注释内容
    外形尺寸： &BUW_X_SIZE_STR × &BUW_Z_SIZE_STR × &BUW_Y_SIZE_STR
    说明：为方便编辑，可先输入“外形尺寸”放置后，选中注释，点击图中的【文本编辑器】
    调整版文本格式及大小
    4. 保存模板到指定位置

    5. 设置默认模板并调用
    更改零件的默认模板
    注意：零件后缀务必保留数字

    6. 验证下是否设置成功

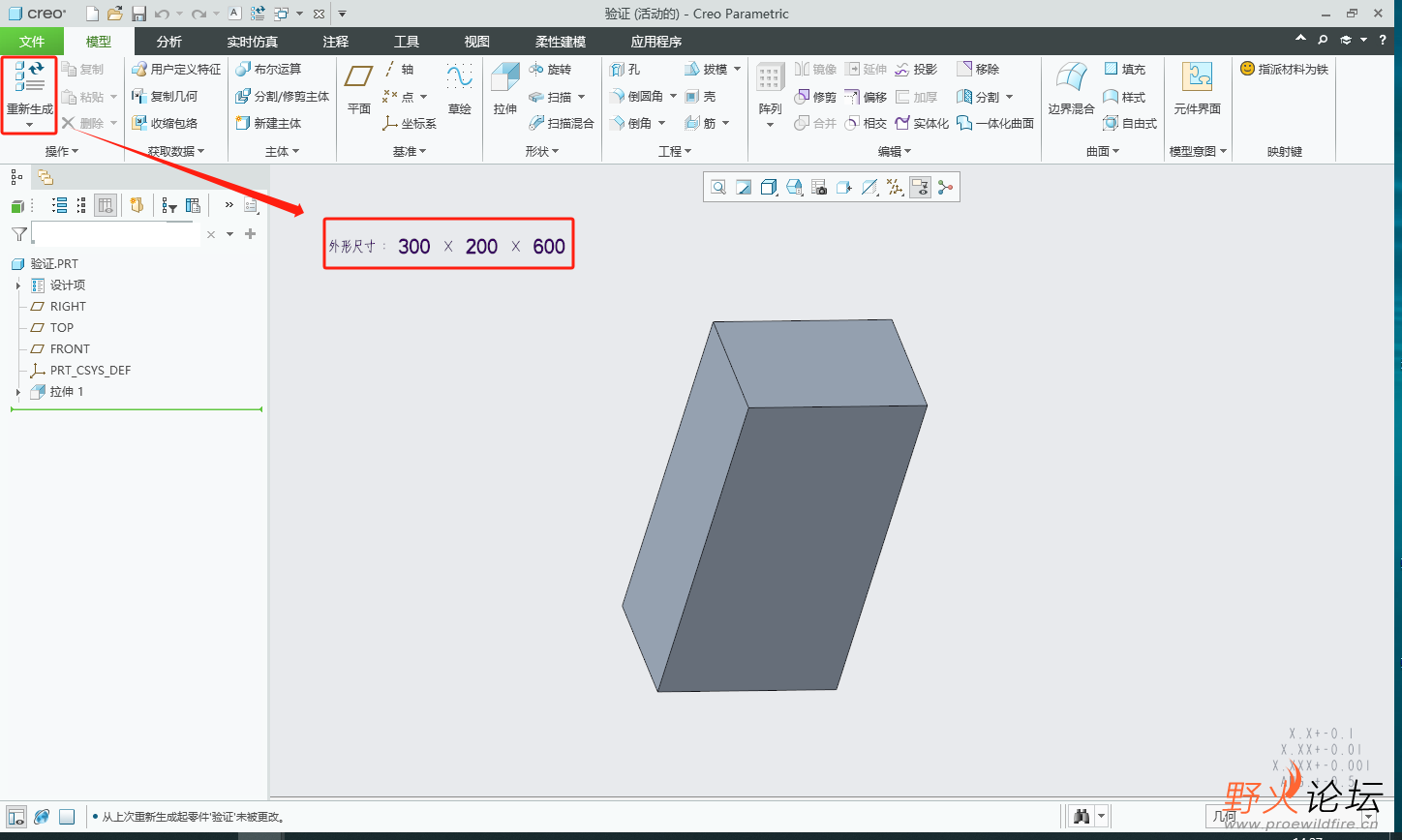

    创建一个拉伸，外形尺寸是300×200×600
    7. 显示在工程图表格内

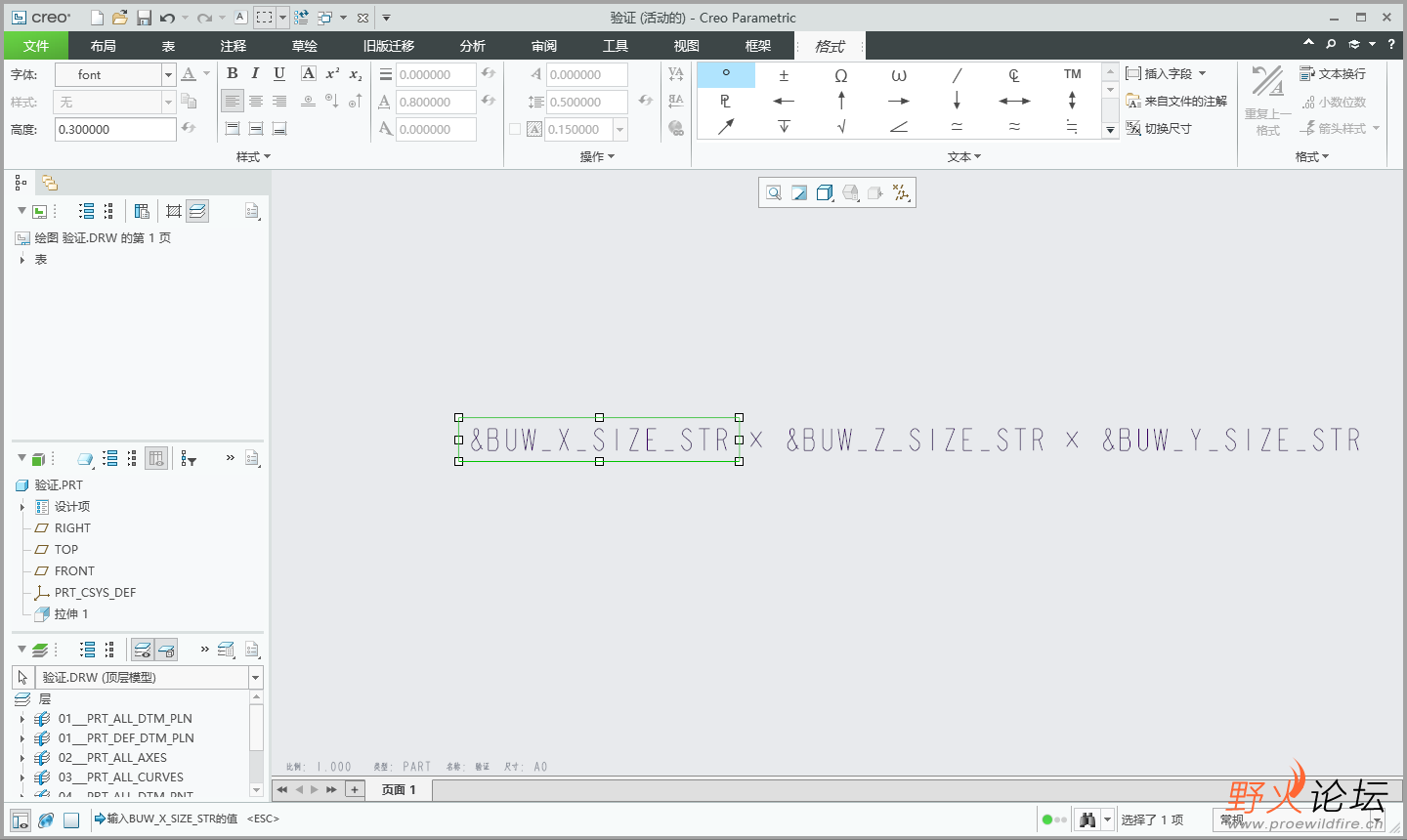

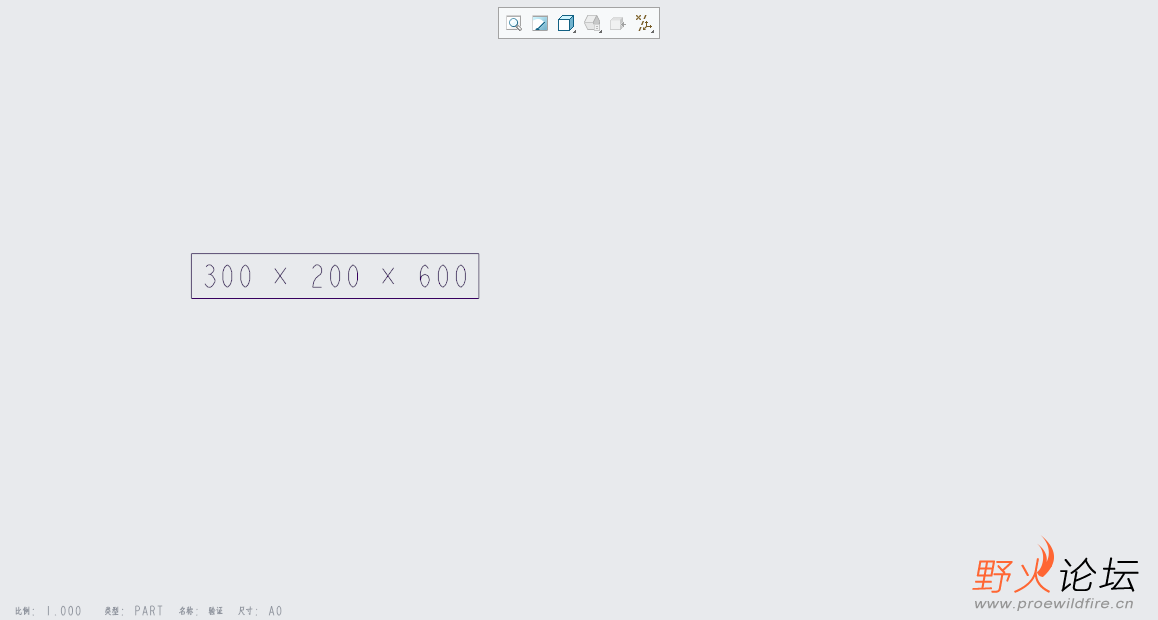

    表格内输入
    &BUW_X_SIZE_STR × &BUW_Z_SIZE_STR × &BUW_Y_SIZE_STR

    附1：模板文件（10.0版本）
    提取最大外形尺寸.prt.rar (25.96 KB, 下载次数: 11, 售价: 2 金钱)

    附2：详细过程
    【金山文档】 提取零件最大外形尺寸
    https://p.kdocs.cn/s/EP3UYBIA2Y
