[原创] 草绘中 使两个样条线曲率相等的一种方法

[复制链接]

1

主题

145

回帖

2

威望

工程师

Rank: 3Rank: 3

积分
236
QQ
发表于 2018-5-29 14:08 | 显示全部楼层 |阅读模式
本帖最后由 老神农 于 2018-5-29 14:46 编辑

使2条样条线曲率相等(连续),creo中没有直接的指令,需要绕个弯才能完成。
网上有做辅助直线的方式,但连接点的曲率都成了0。
如果要设定某个曲率值,则需要另辟蹊径,方法如下:

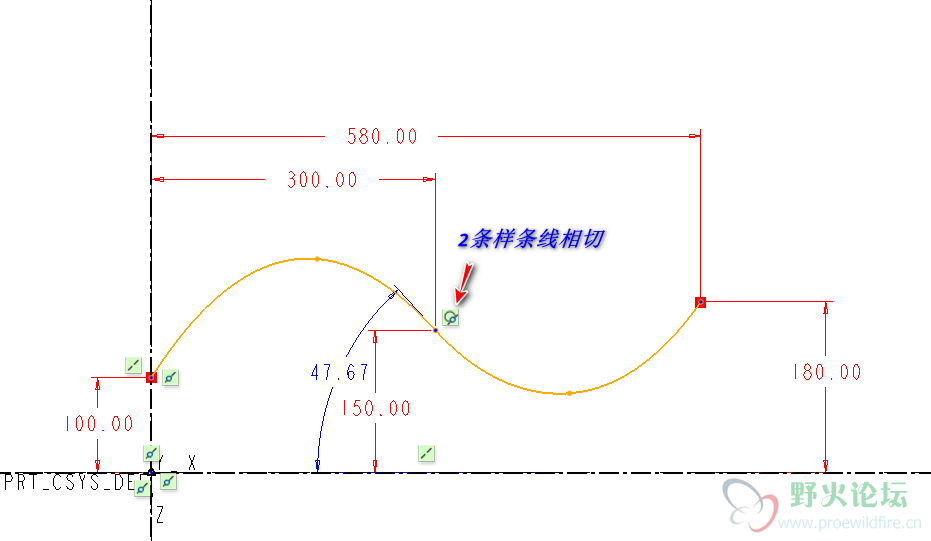

1、进入草绘,设好中心线。作第1条样条线,设置好起点(0,100)和终点(300,150),如下图:
2、紧接着画第2条样条线,设置好终点(580,180)

3、约束2条样条线相切

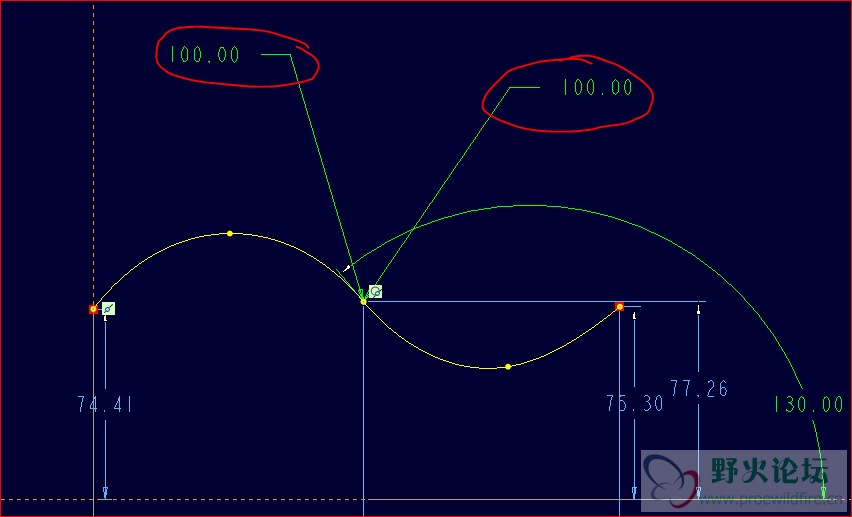

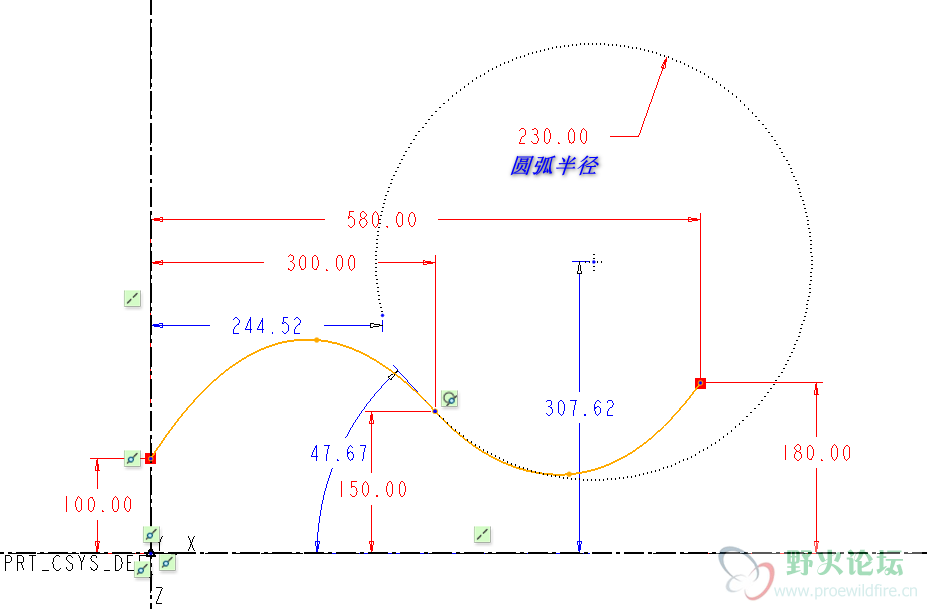

4、在连接点作3点圆弧(构造线模式),圆弧半径尽量接近样条的曲率,如下图:设定圆弧半径(230)
5、约束第1条样条线与圆弧相等(曲率相等),约束第2条样条线与圆弧相等(曲率相等):

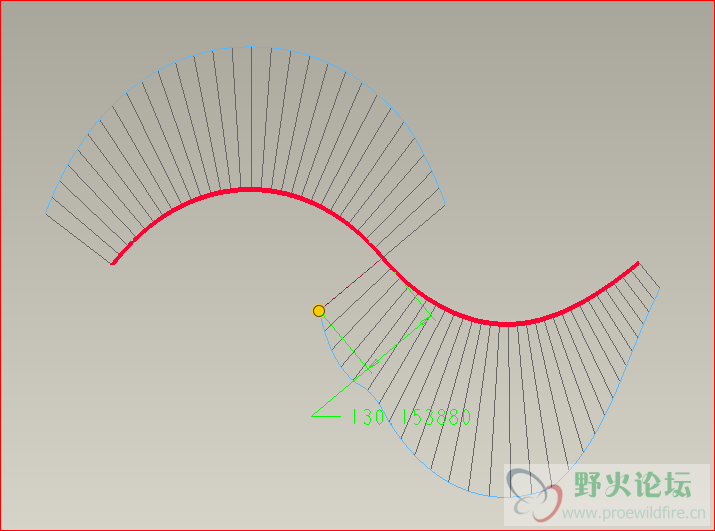

6、分析——曲率,如下图

评分

参与人数 1威望 +2 金钱 +6 收起 理由
野火 + 2 + 6 原创内容

查看全部评分
