[求助] 怎么在曲面上画出这个网状呢,网是凸起的

[复制链接]

23

主题

130

回帖

1

威望

助工

Rank: 2

积分
178
发表于 2018-3-30 15:29 | 显示全部楼层 |阅读模式

怎么在曲面上画出这个网状呢,网是凸起的

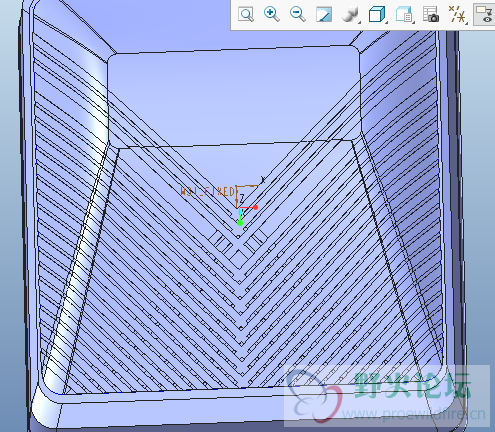

用偏移的办法可以偏移成这样,但是其他的出不来 20180330153006.png

59

主题

2272

回帖

341

威望

教授

Rank: 8Rank: 8

积分
3197

热心助人勋章优秀会员勋章希望之星勋章

发表于 2018-3-30 17:48 | 显示全部楼层
偏移,阵列
回复 支持 反对

使用道具 举报

23

主题

130

回帖

1

威望

助工

Rank: 2

积分
178
 楼主| 发表于 2018-3-30 22:40 | 显示全部楼层

上面就是偏移然后阵列出来的,顶多能出到阵列到这么多其他的阵列不出来。
另外,我查看了下原因好像是参考的问题,我就重新选择了参考,但是确定之后参考又没了...不知道这样说能不能说清
回复 支持 反对

使用道具 举报

59

主题

2272

回帖

341

威望

教授

Rank: 8Rank: 8

积分
3197

热心助人勋章优秀会员勋章希望之星勋章

发表于 2018-3-30 23:01 | 显示全部楼层
先把整个面组复制出来,再做偏移,然后阵列填充面组,最后实体化
回复 支持 1 反对 0

使用道具 举报

23

主题

130

回帖

1

威望

助工

Rank: 2

积分
178
 楼主| 发表于 2018-3-31 08:57 | 显示全部楼层
yuanbin20 发表于 2018-3-30 23:01
先把整个面组复制出来,再做偏移,然后阵列填充面组,最后实体化

好像还是偏移不出来,是不是我的零件曲面的问题,我发了个stp文件可以帮我看看吗

桌面.zip

164.81 KB, 下载次数: 25

回复 支持 反对

使用道具 举报

10

主题

974

回帖

173

威望

讲师

Rank: 6Rank: 6

积分
1761

热心助人勋章优秀会员勋章希望之星勋章

发表于 2018-3-31 09:29 | 显示全部楼层
这样?
回复 支持 反对

使用道具 举报

23

主题

130

回帖

1

威望

助工

Rank: 2

积分
178
 楼主| 发表于 2018-3-31 10:18 | 显示全部楼层

我也是弄成这样了的,但是要求是网状铺满整个曲面 IMG_20180330_151836_00.jpg
回复 支持 反对

使用道具 举报

23

主题

130

回帖

1

威望

助工

Rank: 2

积分
178
 楼主| 发表于 2018-3-31 10:19 | 显示全部楼层
是要网格铺满整个曲面,试了很多办法都不行...新手的痛
回复 支持 反对

使用道具 举报

59

主题

2272

回帖

341

威望

教授

Rank: 8Rank: 8

积分
3197

热心助人勋章优秀会员勋章希望之星勋章

发表于 2018-3-31 11:47 | 显示全部楼层
本帖最后由 yuanbin20 于 2018-3-31 13:35 编辑

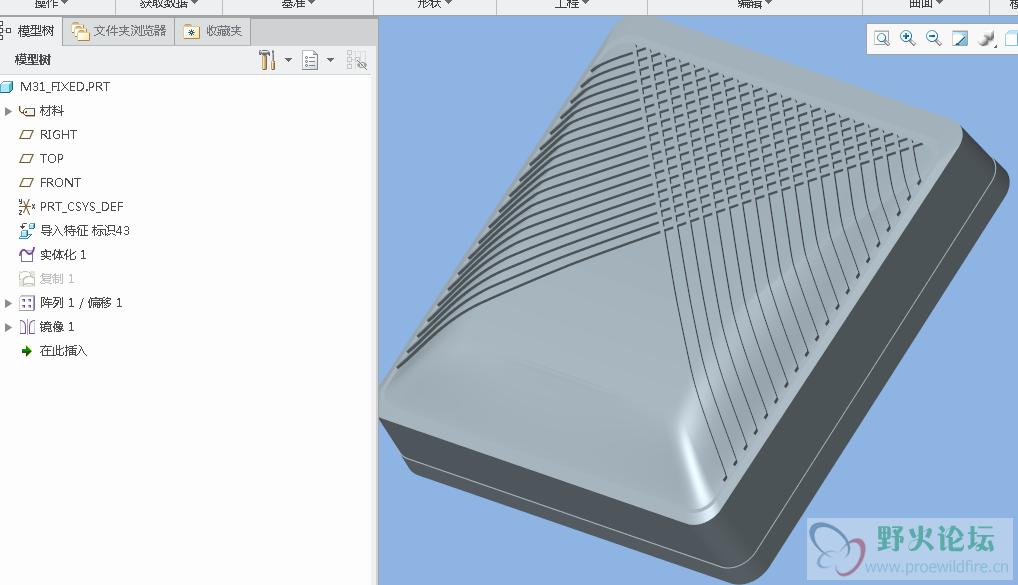

偏移不成功一般都是曲面存在问题,看了一下你这个模型,内部曲面太乱,偏移就会形成交叉,所以偏移和阵列过程中就会出现问题,我给你提供的是一种思路,具体细节还得你自己来处理,

下面这个图片就是按这个思路做出来的,供参考

回复 支持 1 反对 0

使用道具 举报

23

主题

130

回帖

1

威望

助工

Rank: 2

积分
178
 楼主| 发表于 2018-3-31 21:47 | 显示全部楼层
yuanbin20 发表于 2018-3-31 11:47
偏移不成功一般都是曲面存在问题,看了一下你这个模型,内部曲面太乱,偏移就会形成交叉,所以偏移和阵列过 ...

好的,谢谢,研究一下
回复 支持 反对

使用道具 举报
