钣金件拐角三角形加强筋的尺寸规范

hb050605 · 发表于 2018-7-14 09:26

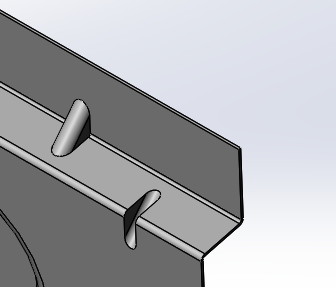

请教各位大神，如下如所示，两道折边的面都是受力面，假设折边尺寸均为30，想加三角筋或者其他形状的加强筋，有几点疑问
1、这中三角加强筋可有什么规范等文件，说明折边高度xx下筋的尺寸
2、两道折弯处都加筋，这种方式可以冲模出来吗

yuanbin20 · 发表于 2018-7-14 11:00

1. 这个筋没什么规范，可根据结构自由设定
2. 尺寸空间足够时二处加筋是可以的，但如果中间面太窄就不太适合，也没必要了
