proe导入ibl文件，画风机叶片三维模型

行走在

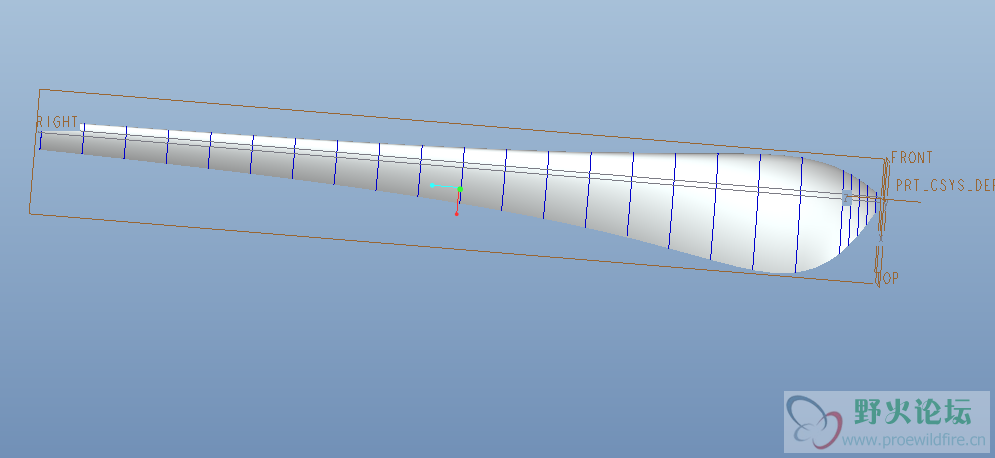

有人画过水平轴风机叶片的模型吗？ 我看论文上是从profili下载翼型的原始坐标，然后转换成三维坐标，再将这些坐标以ibl形式的文件导入到proe 我现在这些步骤都画好了，效果图如下，  可是我看好多人的叶根都是圆柱，我想知道 这个圆柱是怎么画的？能帮助一下吗？

JIANGCHEN

《中文版Creo 2.0完全自学教程》PDF电子书
PTC Creo 3.0 M140 正式版 x32 位简体中文版
PTC Creo 3.0 M140 正式版 x64 位简体中文版
PTC Creo 3.0 M140 Help Center 正式版官方
官方《使用 Creo Parametric 的柔性建模 》
Creo 4.0 帮助文件教程演示文件
PTC Creo 4.0 M020 正式版 x64 位简体中文版
《机械量测量》第5版[美]王伯雄译PDF电子书
《面向制造和装配的产品设计指南》钟元PDF电
Creo 3.0 浪涌保护器模型组件
更换后，下面的操作找不到使用对象，肯定出错

THUNDER1014

没看懂从哪来的。这个形体倒是不难，有两条轮廓线，用样式画几个界面控制形态就好 ，

main90

中间一般是固定作用吧，根据之前的产品搞搞好了，反正中间的转速低，贡献不了多少。

比较感兴趣如何profili选异型，如何坐标转换。看过的论文坐标转换似乎好高端，又很没用的样子。

机械孙

JIANGCHEN 发表于 2017-12-14 16:20
《中文版Creo 2.0完全自学教程》PDF电子书
PTC Creo 3.0 M140 正式版 x32 位简体中文版
PTC Creo 3.0 M ...

这是在说啥啊？

行走在

THUNDER1014 发表于 2017-12-14 22:52
没看懂从哪来的。这个形体倒是不难，有两条轮廓线，用样式画几个界面控制形态就好 ，

其实，叶根部分有几个圆，可是我用混合命令，最右边的翼型和圆混合时，总是会扭曲，达不到我想要的
