谁能教小弟一下Creo工程图的球标和BOM表怎么怎么设置

Jarekl

各位大神 大家好，谁有时间，教小弟一下 bom表和球标怎么制作，按照国标如何设置，由于是个新手，图文教程看不太懂。做毕业设计用。希望能够为小弟指点迷津，不胜感激

Jarekl

最好是有视频教程的

chenxl423

搜索一下论坛

FoxconnEthan

Jarekl 发表于 2017-5-29 12:56
最好是有视频教程的

BOM表指材料清单，里面的表格重复区域都有和零件对应参数设置。球标和表格重复区域相对应。ProE工程模板有这样的帖子。你可以去看看。

Jarekl

FoxconnEthan 发表于 2017-5-29 15:14
BOM表指材料清单，里面的表格重复区域都有和零件对应参数设置。球标和表格重复区域相对应。ProE工程模板 ...

好  谢谢

Jarekl

chenxl423 发表于 2017-5-29 14:58
搜索一下论坛

恩恩  好的

fuguangyi

1、首先，我们在 3D模板里定义一些参数关系式：
CMASS=PRO_MP_MASS                                                 /*重量
CINDEX=REL_MODEL_NAME                                        /*图号
CNAME=PTC_COMMON_NAME                                        /*中文名
CMAT=MATERIAL_PARAM("cmaterial")                        /*材料名（大小写显示）



2、你学会定义重复区域：工程图框必须有重复区域表：
并定义重复区域表关系式：


重复区域表一般定义：



球标序号：

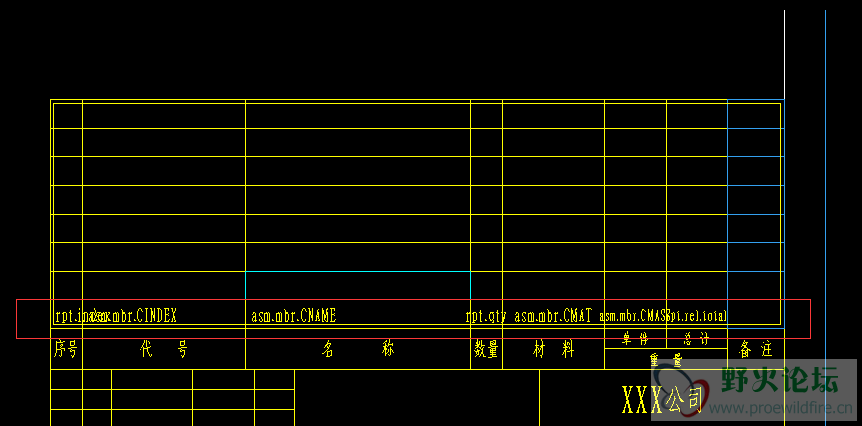

&rpt.index

图号参数：
&asm.mbr.CINDEX

中文名称参数
&asm.mbr.CNAME

数量参数
&rpt.qty

材料参数
&asm.mbr.CMAT

单件重量
&asm.mbr.CMASS[.2]

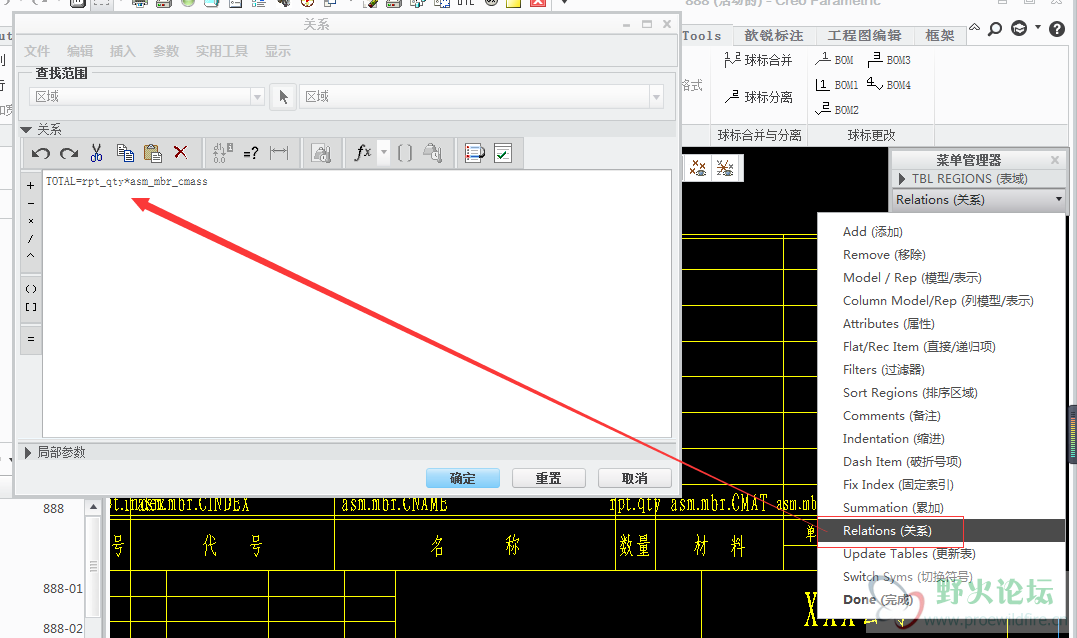

总计参数
&rpt.rel.total[.2]

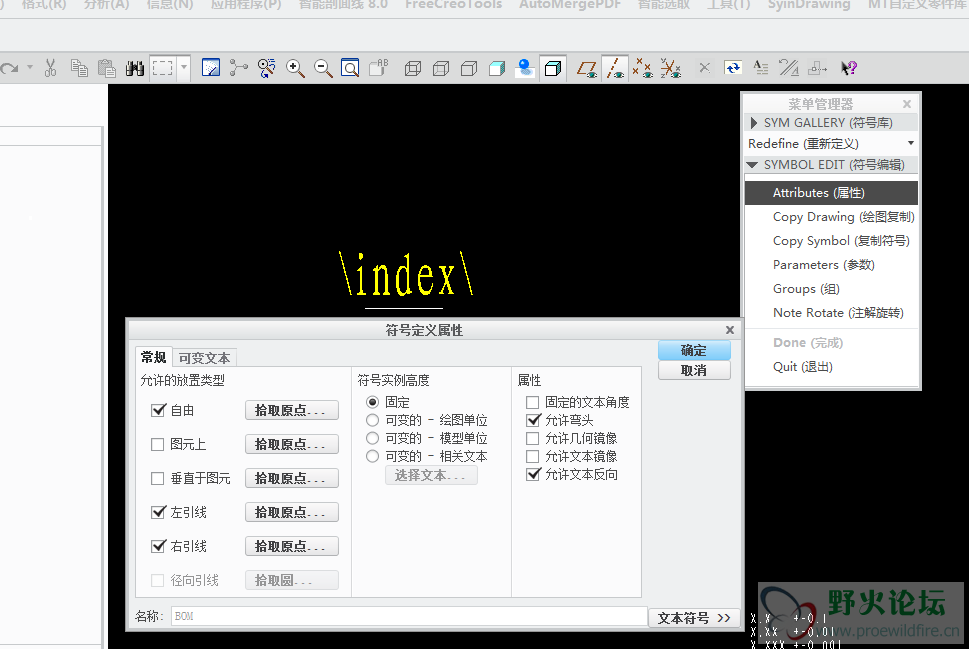

3、会定义球标符号：定义自定义球标符号bom，并保存到指定符号目录里：

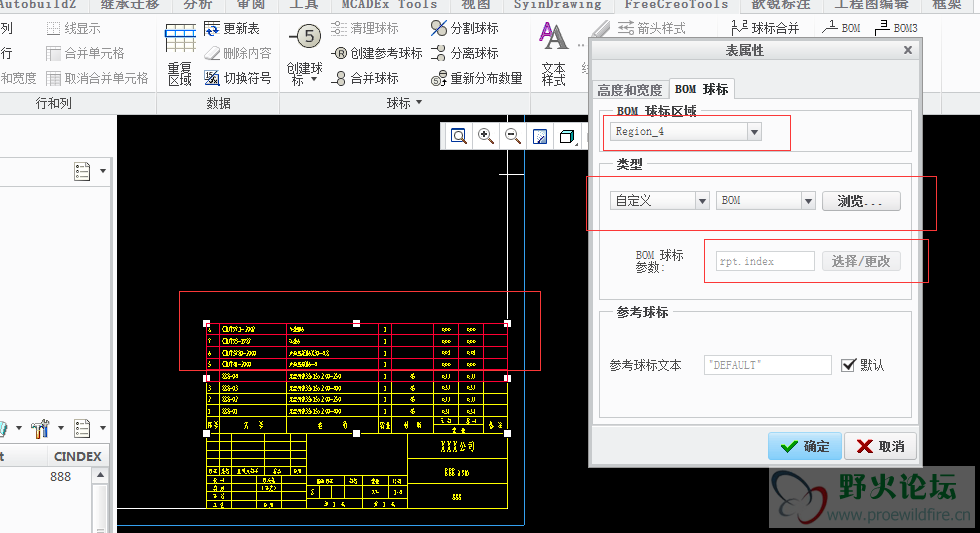

4、学会给重复区域表添加自定义球标符号：选中重复区域某几行，右键，属性，重新编辑重复区域自定义球标bom：

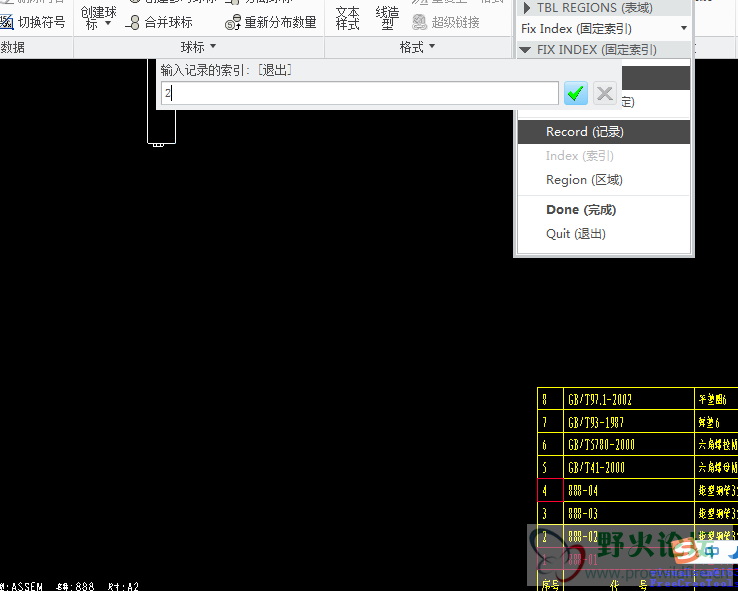

5、学会球标排序：点击重复区域---固定索引，固定序号：



6、OK




7、其实如果你有3D模板、图框格式文件和自定义球标符号，创建工程图，添加组件图框格式文件后，其实我们只要下面几步，就好了：

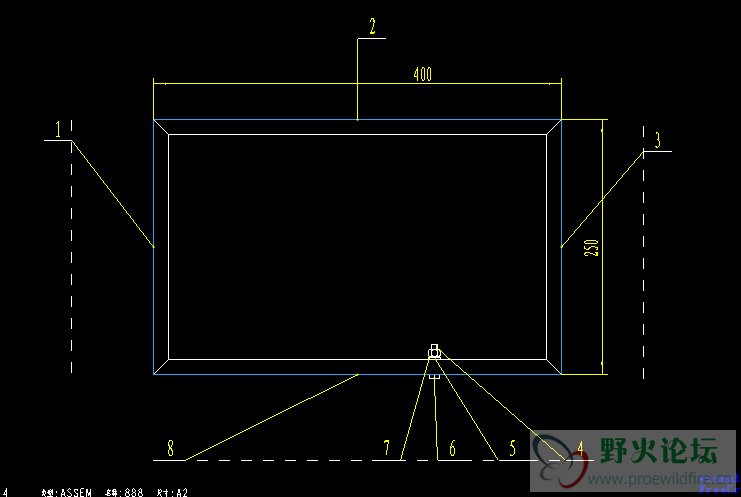

创建球标、修改重复区域自定义球标符号（这一步也不一定要做，如果你3d模板有同名工程图的话，在模板里已经改好），调整视图球标位置、固定索引球标就好了



可惜gif文件不能上传，传个压缩文件吧
11111111.zip (703.15 KB, 下载次数: 397)

2017-5-31 20:35 上传

点击文件名下载附件
