工程图中涉及螺纹特征的实线存在没有被遮挡的问题

RealMaaaaaa

这两张图中的干涉的地方是螺纹，工程图中也有明显的细实线，也就是螺纹表示出来了。

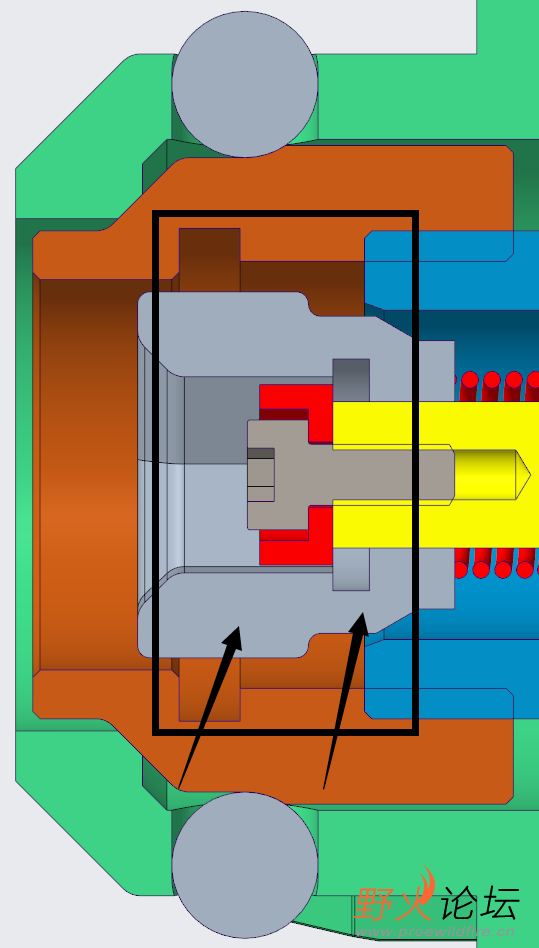

可以通过三维图中的黑色箭头位置看出，有些线是被遮挡的。

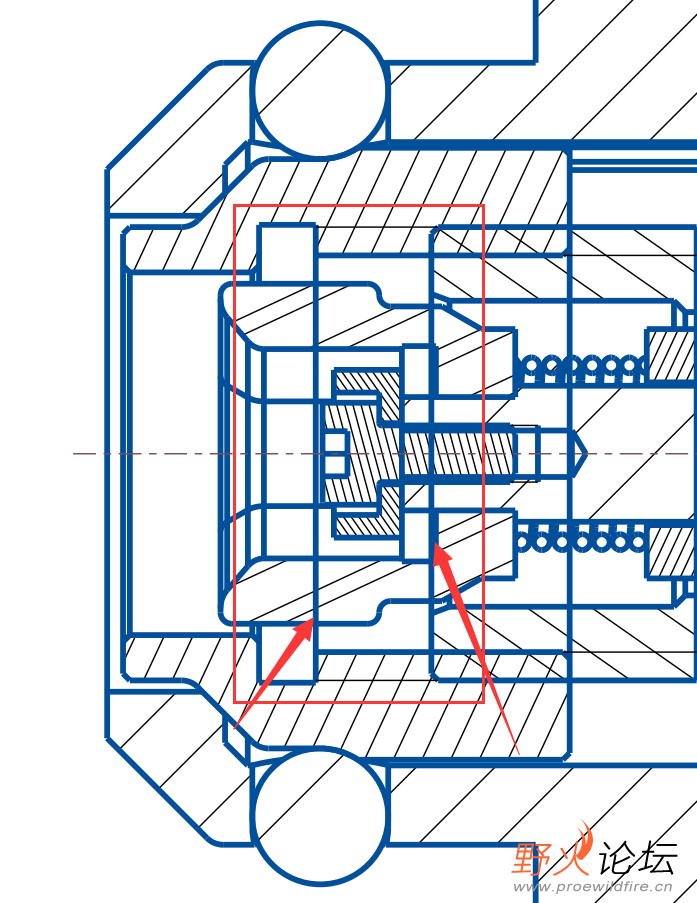

但是，工程图中的红色箭头位置，明显应该被挡住的地方却变成了粗实线。

这里按理来说应该是被遮住大部分的粗实线，只露出两边一部分的粗实线吧。
请教一下，这种情况应该怎么处理？

ChaoWes

线太粗了呗

20171207

你是用装饰螺纹对吧，需要在视图里面选择不显示面组

RealMaaaaaa

20171207 发表于 2023-1-13 14:25
你是用装饰螺纹对吧，需要在视图里面选择不显示面组

你好，我用的确实是修饰螺纹。听起来感觉这个应该有用，不过我没有找到面组的选项。这个应该在哪里设置啊？

20171207

RealMaaaaaa 发表于 2023-1-13 14:55
你好，我用的确实是修饰螺纹。听起来感觉这个应该有用，不过我没有找到面组的选项。这个应该在哪里设置啊 ...

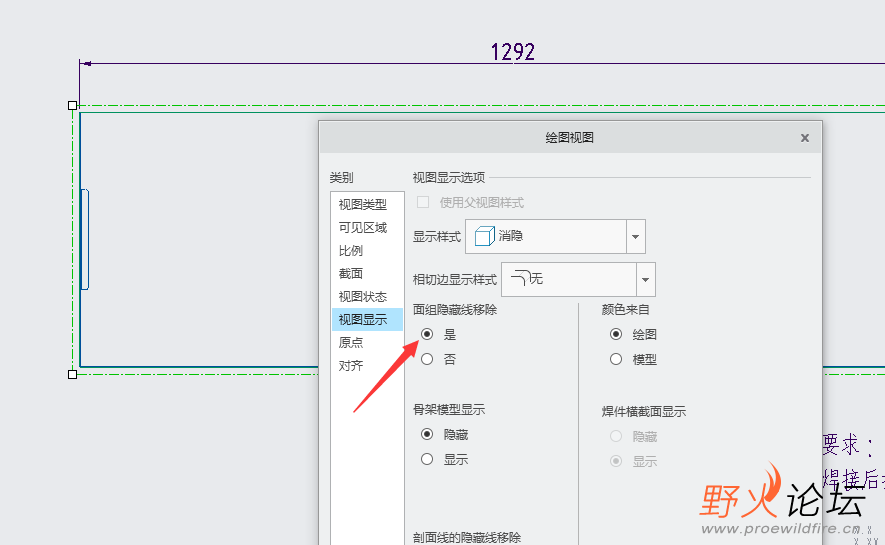

选这个

RealMaaaaaa

20171207 发表于 2023-1-13 14:57
选这个

我这个选项是灰的，点不了哇

20171207

RealMaaaaaa 发表于 2023-1-13 14:59
我这个选项是灰的，点不了哇

忘记了，剖面不能选，去零件里面隐藏，然后保存层状态

RealMaaaaaa

20171207 发表于 2023-1-13 15:01
忘记了，剖面不能选，去零件里面隐藏，然后保存层状态

好的，我试一试。

RealMaaaaaa

20171207 发表于 2023-1-13 15:01
忘记了，剖面不能选，去零件里面隐藏，然后保存层状态

我试了一下你说的方法，螺纹都在隐藏项里，我一打开截面选项那个选项又不能选了。
要显示截面的话，我该怎么继续操作来显示出螺纹的特征呢？

沐公沭阳

20171207 发表于 2023-1-13 14:25
你是用装饰螺纹对吧，需要在视图里面选择不显示面组

正解
