哪位大师能把和这个凸轮画出来

x1a0jvn · 发表于 2020-12-1 15:18

本帖最后由 x1a0jvn 于 2020-12-1 15:19 编辑

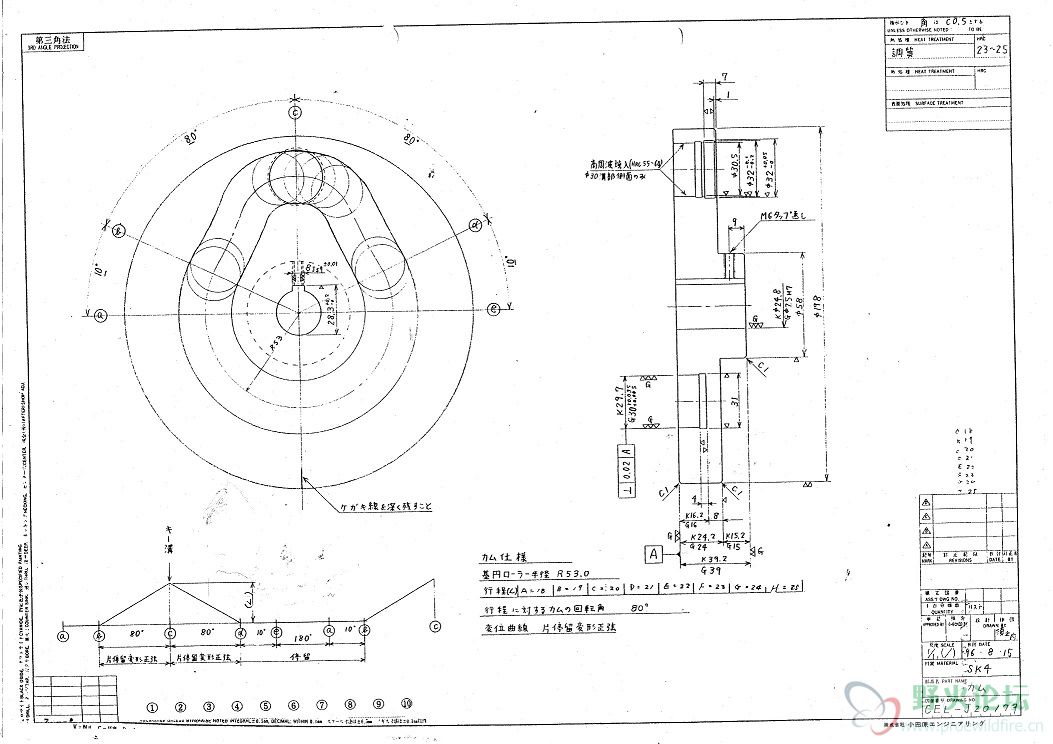

最近接到了这样一张图纸，研究了一段时间还是没能成功建模，无法理解图纸所谓的正弦变位曲线是什么鬼。本人实在是才疏学浅，期待大师的出现。

pjc_com · 发表于 2020-12-1 16:43

不知道，插个眼

cheng289861 · 发表于 2020-12-1 21:40

尺寸给全了？不懂啊

x1a0jvn · 发表于 2020-12-2 07:43

cheng289861 发表于 2020-12-1 21:40
尺寸给全了？不懂啊

不知道哇，这个是日本小田原设备的零部件图纸，图纸是附在设备说明书里面的，按理说尺寸是应该是全的。不过没搞懂那个正弦变位曲线。而且下面那个曲线图也没搞懂，是轨迹曲线还是速度曲线

霍尔 · 发表于 2020-12-2 08:06

插个眼

x1a0jvn · 发表于 2020-12-4 10:05

有大师画出来了么

lmwnb1984 · 发表于 2020-12-4 16:14

小日本画做的很精细啊！

sghooo · 发表于 2020-12-7 11:01

插眼儿！！！

x1a0jvn · 发表于 2020-12-19 17:40

看样子没有人画出来呀

影子405 · 发表于 2020-12-19 18:15

太模糊了，尺寸都看不清楚
