齿轮怎么画

w1685188403 · 发表于 2018-11-6 09:37

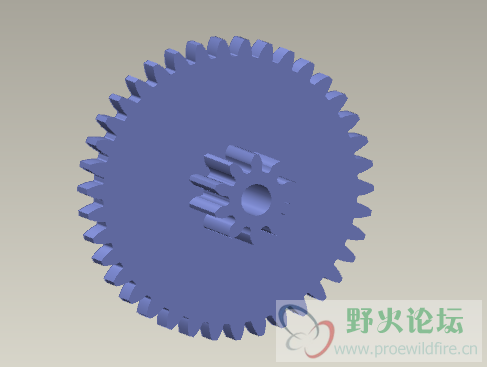

昨天发了个帖子，零回复，这破面也补不好

kusoray · 发表于 2018-11-6 09:37

多利用论坛搜索功能，很多都可以找到，附送个链接

proe 渐开线齿轮和花键制作视频教程
http://www.proewildfire.cn/thread-781-1-1.html
(出处: 野火论坛)

飞花逐岳 · 发表于 2018-11-6 10:06

论坛里面有很多哦
链轮和直齿轮参数化模型，完全参数化，输入参数+重新生成便可。
http://www.proewildfire.cn/thread-138533-1-1.html
(出处: 野火论坛)

w1685188403 · 发表于 2018-11-6 10:24

飞花逐岳发表于 2018-11-6 10:06
论坛里面有很多哦
链轮和直齿轮参数化模型，完全参数化，输入参数+重新生成便可。
http://www.proewildfi ...

能解释一下相关参数的意思么

w1685188403 · 发表于 2018-11-6 10:25

kusoray 发表于 2018-11-6 10:06
多利用论坛搜索功能，很多都可以找到，附送个链接
proe 渐开线齿轮和花键制作视频教程
http://www.proe ...

能帮助解释一下相关参数的作用和意思么

w1685188403 · 发表于 2018-11-6 10:30

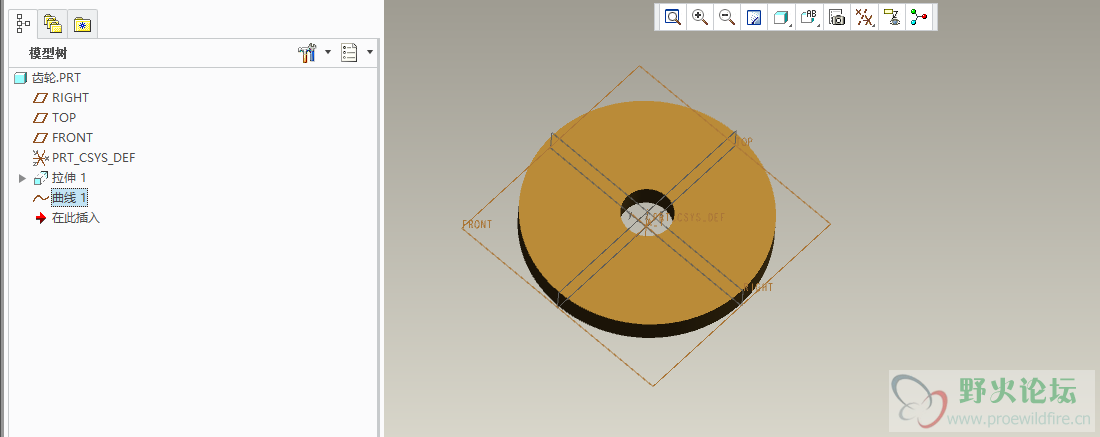

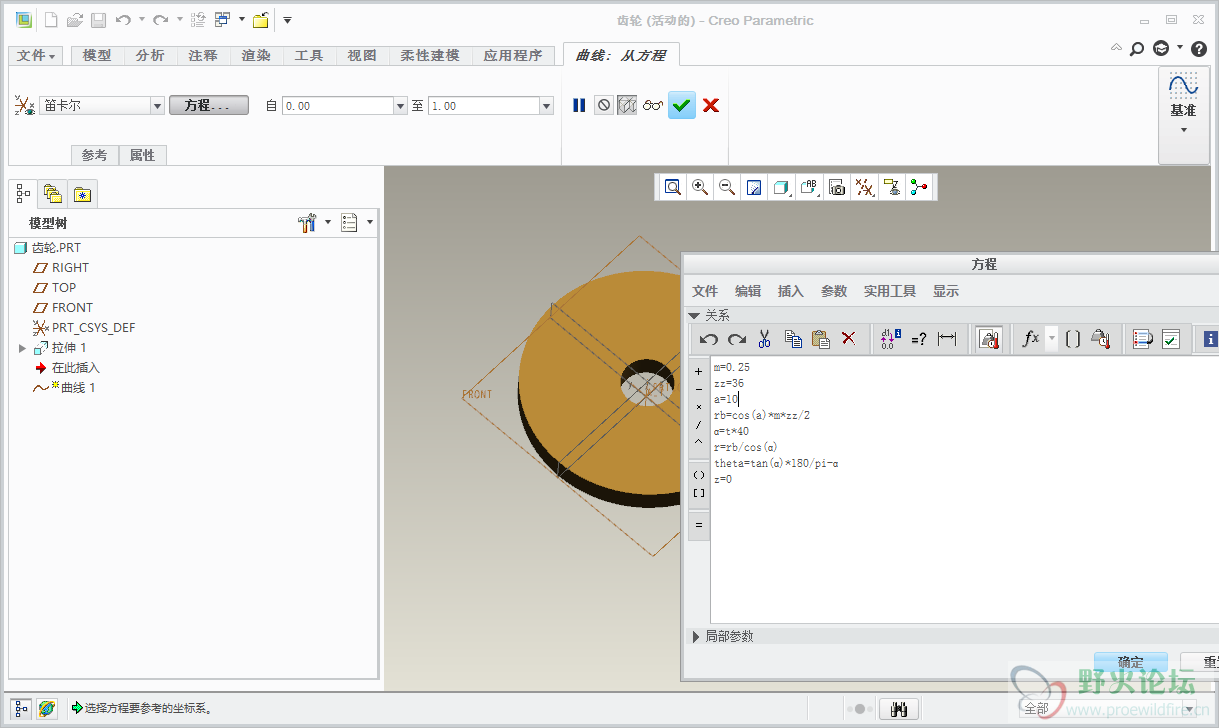

我按照相关参数方程修改，连渐开线影子都没见到

kusoray · 发表于 2018-11-6 10:32

给出齿轮的齿数和半径,怎样算出其它参数及其啮合齿轮的大小和参数？
http://www.proewildfire.cn/thread-77084-1-1.html
(出处: 野火论坛)
参数化齿轮建模，图文解说
http://www.proewildfire.cn/thread-84676-1-1.html
(出处: 野火论坛)

zjdygdcq · 发表于 2018-11-6 12:59

本帖最后由 zjdygdcq 于 2018-11-6 13:02 编辑

w1685188403 发表于 2018-11-6 10:25
能帮助解释一下相关参数的作用和意思么

建议你去买几本齿轮的相关书籍来学学基础先

还有我也想知道 Pi 是什么东东听着很熟悉耶

aa1aa · 发表于 2018-11-6 13:46

zjdygdcq 发表于 2018-11-6 12:59
建议你去买几本齿轮的相关书籍来学学基础先

就是π

siladgn · 发表于 2018-11-7 10:18

w1685188403 发表于 2018-11-6 10:25
能帮助解释一下相关参数的作用和意思么

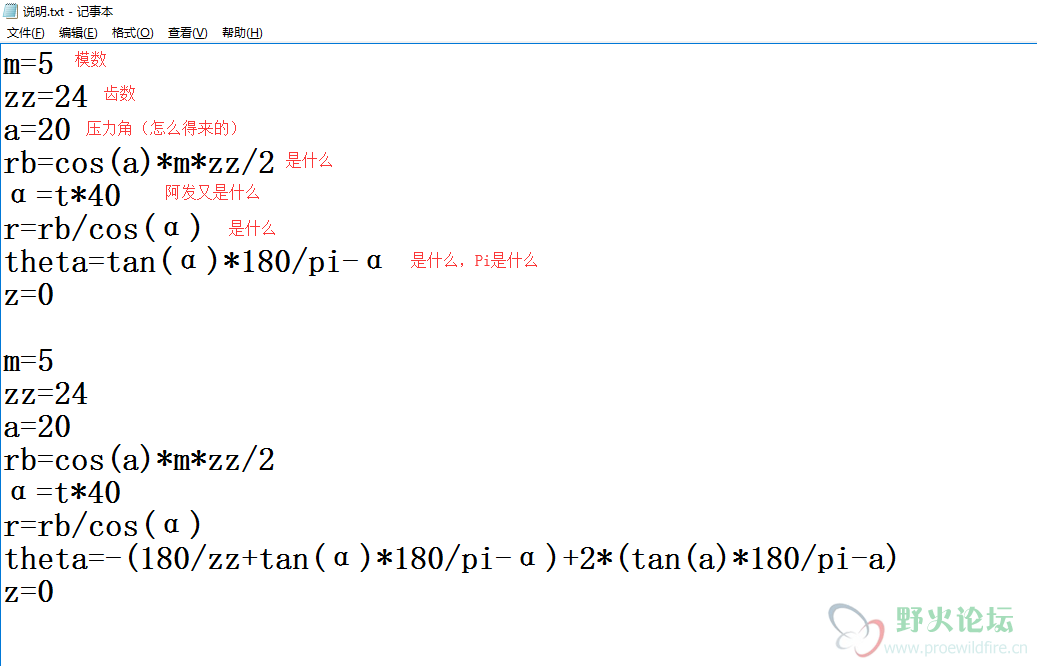

a=20 壓力角 (常用20度.與14.5度.兩齒型不能共用. 過大效率低.過小強度低)
rb=基圓半徑(見開線的起始)
α=是簡化見開線的參數.與見開線的的長度
r=齒輪的節圓半徑(兩齒相切)
pi=3.14159

請參考指正.
