参数化齿轮建模，图文解说

微笑宝

一.首先新建零件，打开工具关系输入如下程式
/*-------------------------------
/*定义齿轮常数(ha*&c*)
/*定义齿高系数(ha*)
ha=1
/*定义齿顶系数(c*)
c=0.25

/*定义齿顶圆直径
da=(zz+2*ha)*m

/*定义齿根圆直径
df=(zz-2*(ha+c))*m

/*定义PATTERN的数量
/*定义PATTERN的增量
/*-------------------------------
/*结束

二.打开工具-参数下添加以下几项
m=2
zz=24
a=20
r1=0.9（该值为齿根圆角半径，经查阅资料说可以定在0.9-1.3，主要是由于加工齿轮时刀具的原因，所以数值可以自己定）
解释一下，该处齿数定义应该用z，但是考虑到后面定义渐开线方程时有z变量，以免混淆，所以齿数定义为zz

三.建立拉伸特征：

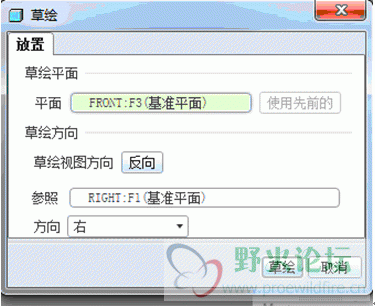

该处选择以front为草绘面，主要因为和渐开线方程有关。
以基准线中心为圆心随意画一个圆，标注直径，选择工具-关系，点选直径尺寸
令直径尺寸等于da即齿顶圆直径

完成草绘，选择深度，自己定，完成拉伸特征

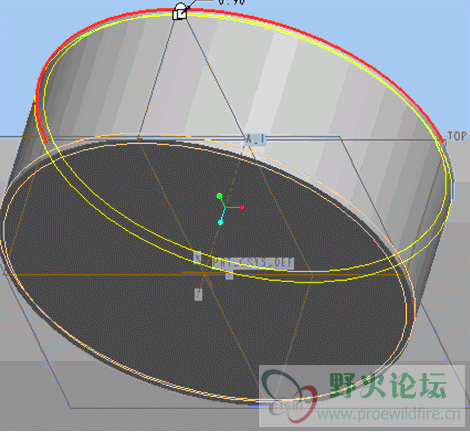

倒圆角，半径随意

完成，打开工具-关系，添加圆角半径尺寸d85=2*r1

点击模型再生，完成倒圆角
四.绘制渐开线
点菜单栏：插入-模型基准-曲线

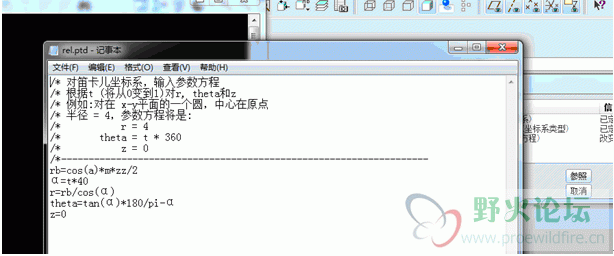

选择从方程-完成-选取坐标系-圆柱，弹出如下框，在最后添加如下方程
rb=cos(a)*m*zz/2
α=t*40
r=rb/cos(α)
theta=tan(α)*180/pi-α
z=0（该处即为坐标变量z和齿数z冲突之处，所以齿数定义为zz）

然后点击保存-确定
以同样的方式建立第二条渐开线，只是输入的方程有所不同
rb=cos(a)*m*zz/2
α=t*40

r=rb/cos(α)
theta=-(180/zz+tan(α)*180/pi-α)+2*(tan(a)*180/pi-a)
z=0
最终得到的结果为两天渐开线

五.建立拉伸特征
选择拉伸-实体-去除材料-草绘-front面为基准面

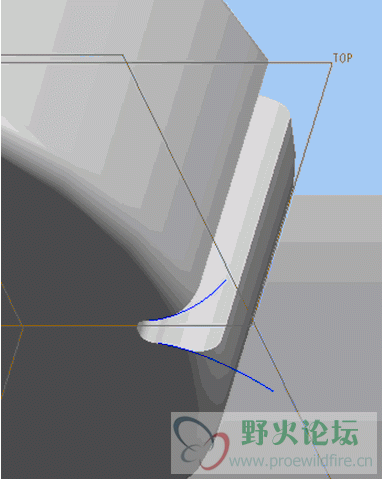

把两条渐开线作为草绘图元，再画一个齿根圆，不要于渐开线相交，添加倒圆角如图所示

再把多余部分剪除，定义约束两圆角半径相等，点击工具-关系，添加齿根圆半径，圆角半径赋值

该处标注的是半径值，所以是df/2，如果是直径就直径df就可以了，完成草绘，选取去除材料方向，选择拉伸到下一曲面-完成

六.复制特征

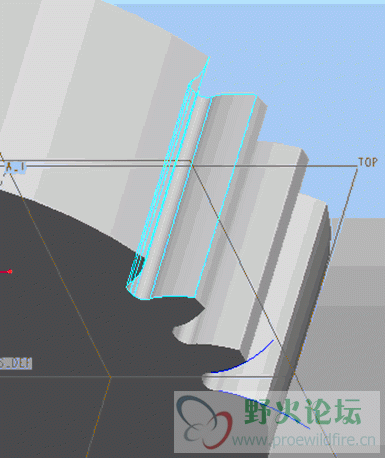

编辑-特征操作-复制-移动-从属-完成

然后选取拉伸特征-完成

选择旋转-曲线/边/轴-选取拉伸特征的圆柱轴线

方向随意-输入旋转角度15（自己定）-完成

七.阵列特征
选择刚复制特征阵列

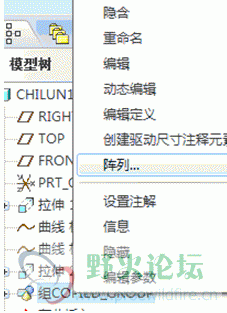

点选旋转角度尺寸，增量不变

完成阵列

八.参数控制阵列
点击工具-关系，把光标移到定义pattern数量后面，点选齿距尺寸得到p83=zz-1

再把光标移到定义pattern的增量后面，点选阵列增量的角度尺寸得到d82=360/zz

再点选复制特征的旋转角度尺寸得到d5=d82

完成关系定义，点击模型再生即可完成
