直尺阵列建模

yuanbin20 · 发表于 2018-1-20 23:26

本帖最后由 yuanbin20 于 2018-1-24 21:21 编辑

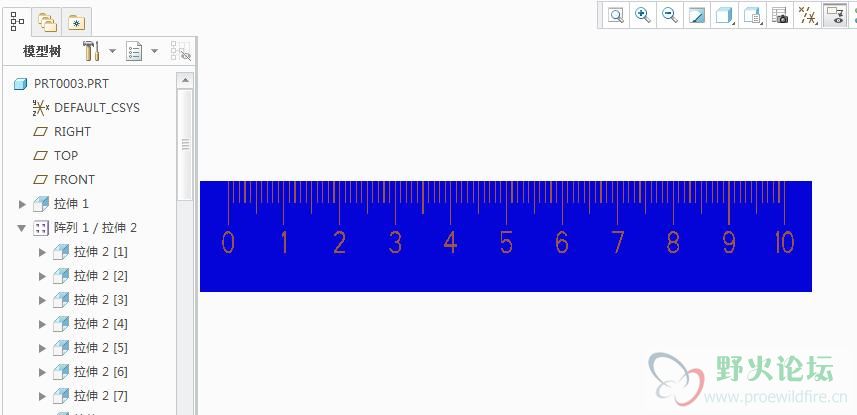

今天看到有网友做直尺模型，觉得做的太繁琐了，故特意做了这个贴子，可供朋友们参考练习

creo3.0

yuanbin20 · 发表于 2018-1-20 23:39

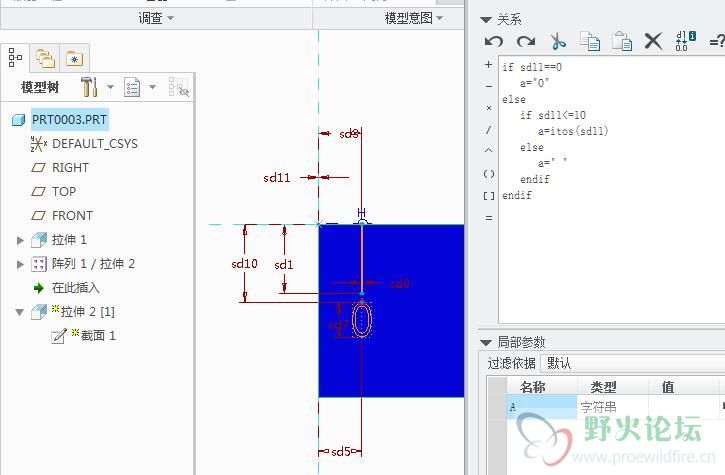

数字与参数关联，由关系式驱动

yuanbin20 · 发表于 2018-1-20 23:43

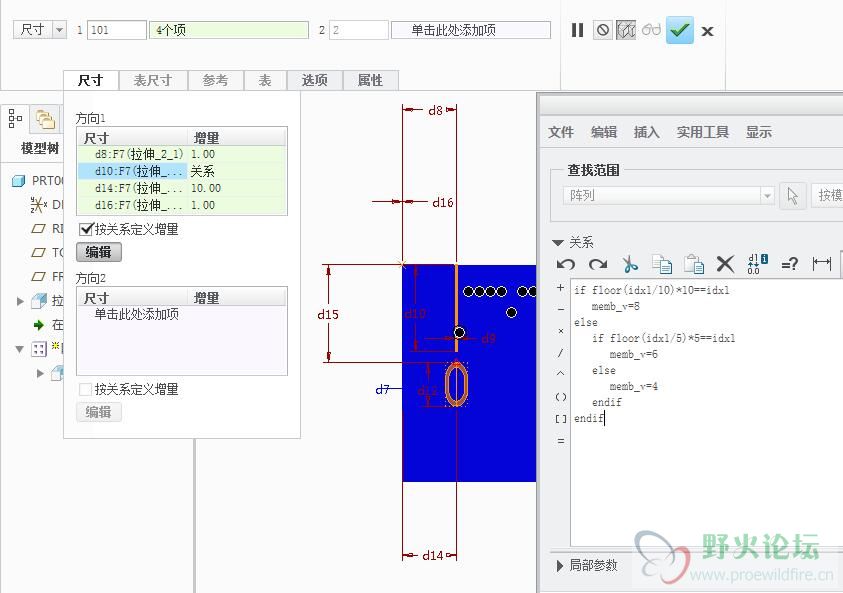

具体阵列尺寸和关系可对照此图

野火 · 发表于 2018-1-21 21:33

谢谢朋友分享经验，标题能注明下模型版本最好

missing2 · 发表于 2018-1-28 13:18

好东西，必须要好好学习

abc108036 · 发表于 2018-1-28 14:10

谢谢分享

显示全部楼层 · 发表于 2018-1-28 16:35

提示: 作者被禁止或删除内容自动屏蔽

luokf · 发表于 2018-5-11 15:41

数字这样阵列不出吧。

客户满意 · 发表于 2018-7-27 12:45

直尺阵列厉害

yuanbin20 · 发表于 2018-7-27 14:14

luokf 发表于 2018-5-11 15:41
数字这样阵列不出吧。

要手动改那就不叫阵列了，所有刻度和数字都是一次阵列出来的
