[原创] creo 4.0 公差分析小实例(零件)

[复制链接]

82

主题

1453

回帖

252

威望

版主

Rank: 8Rank: 8

积分
2222

热心助人勋章优秀会员勋章斑竹勋章希望之星勋章宣传大使勋章

发表于 2017-3-27 21:45 | 显示全部楼层 |阅读模式
本帖最后由 chenxl423 于 2017-3-29 16:04 编辑

今天做了一个轴的的公差分析练习,和大家分享一下。
要点:
1).虽然creo已经支持中文名称,但是公差分析不支持,所以必须为英文名称的零部件;
2).如果希望工程图倒角形式为Cd,则3D建模时必须选择45XD;
以下是具体内容:

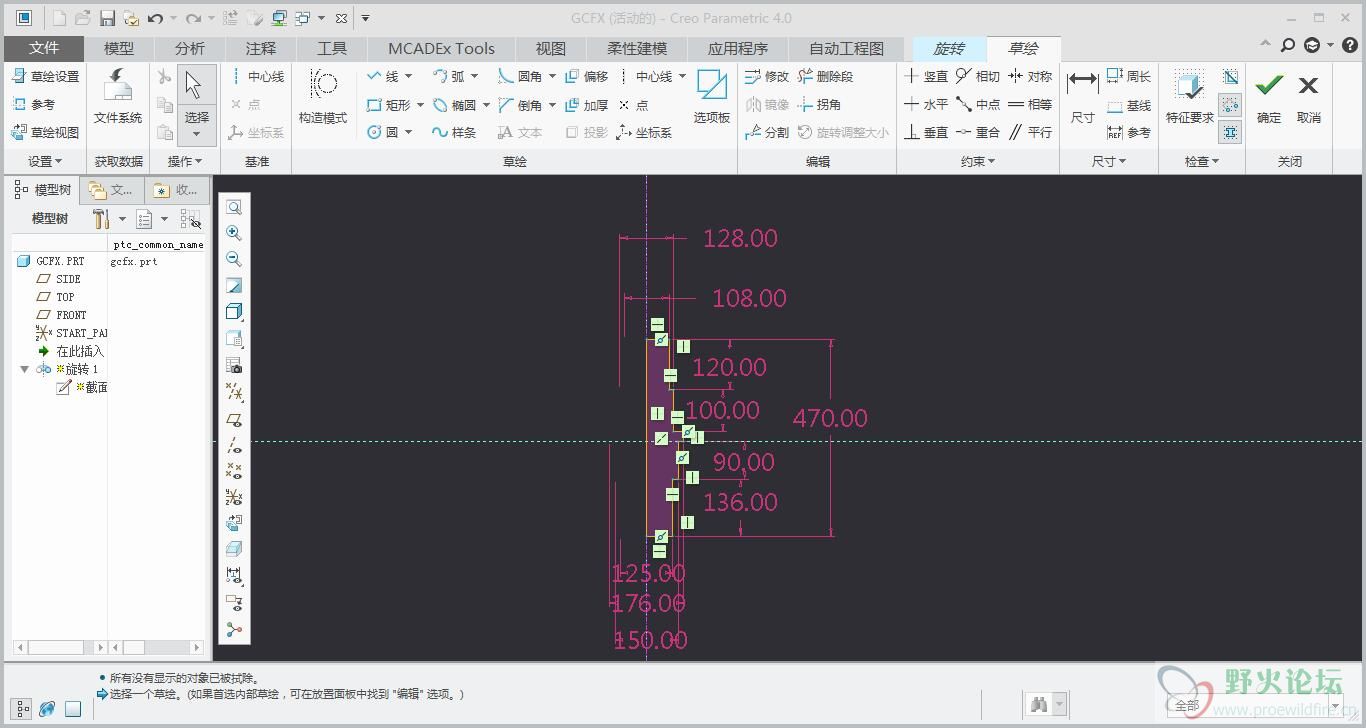

1.选择工作目录,创建零件,旋转轴;

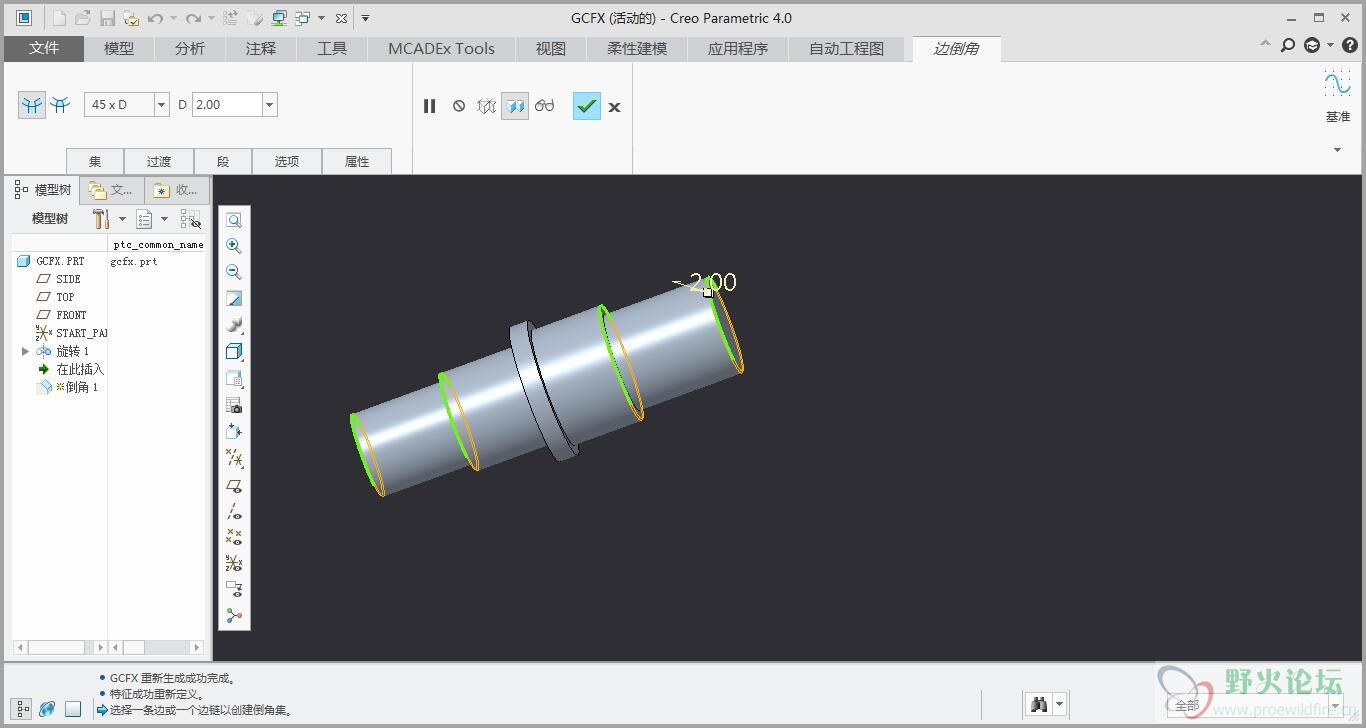

2.倒角,注意选择45XD形式;

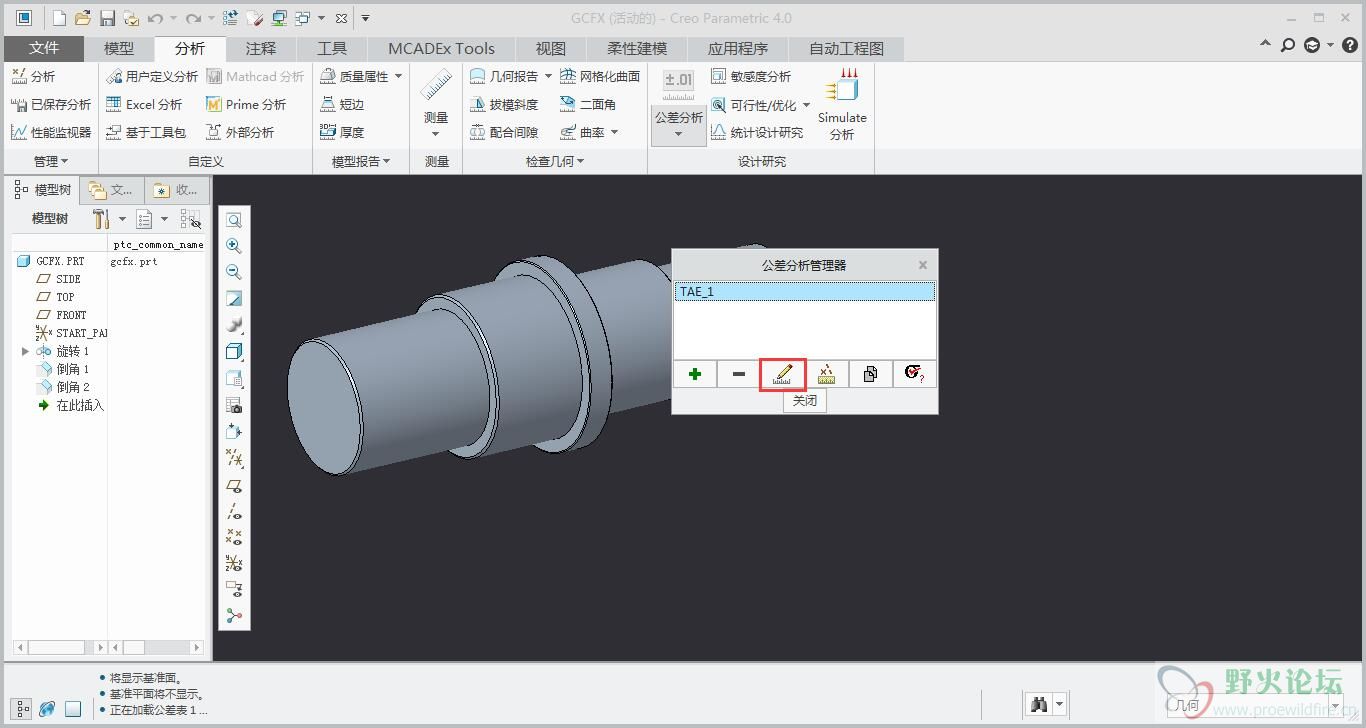

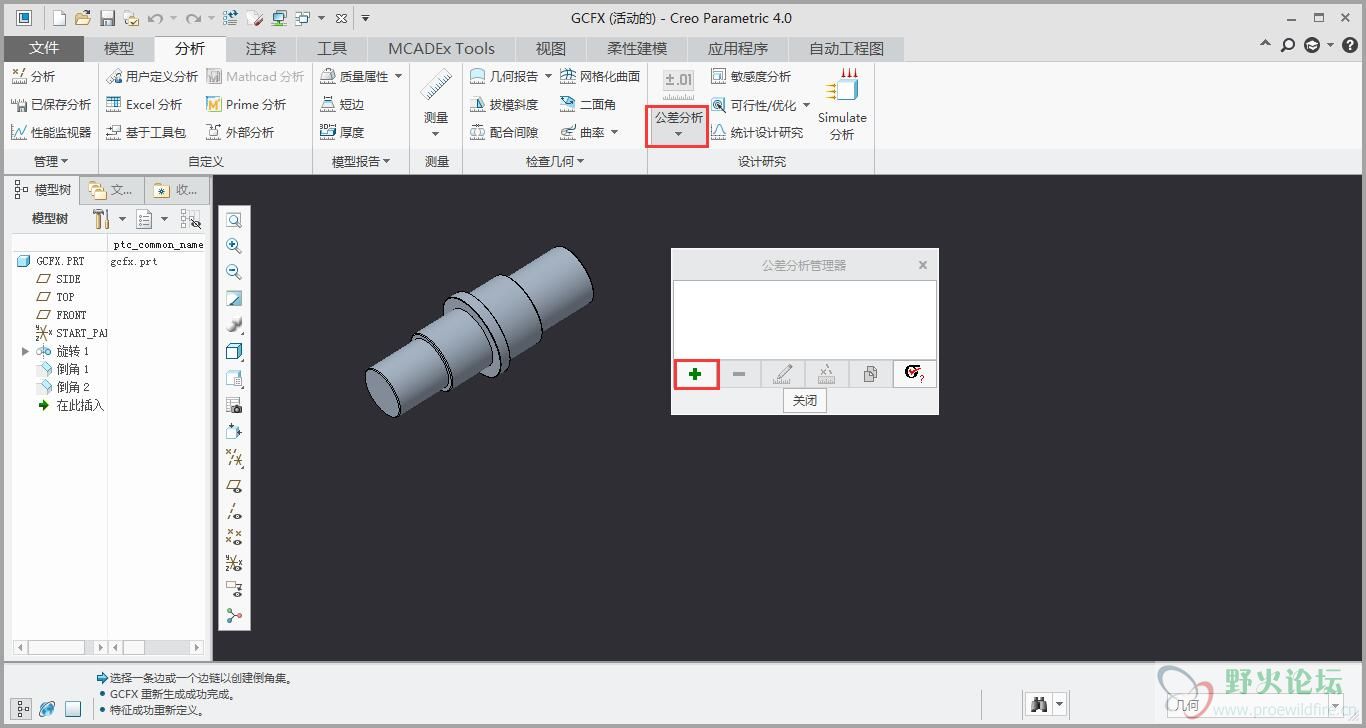

3.进入公差分析,单击+号;

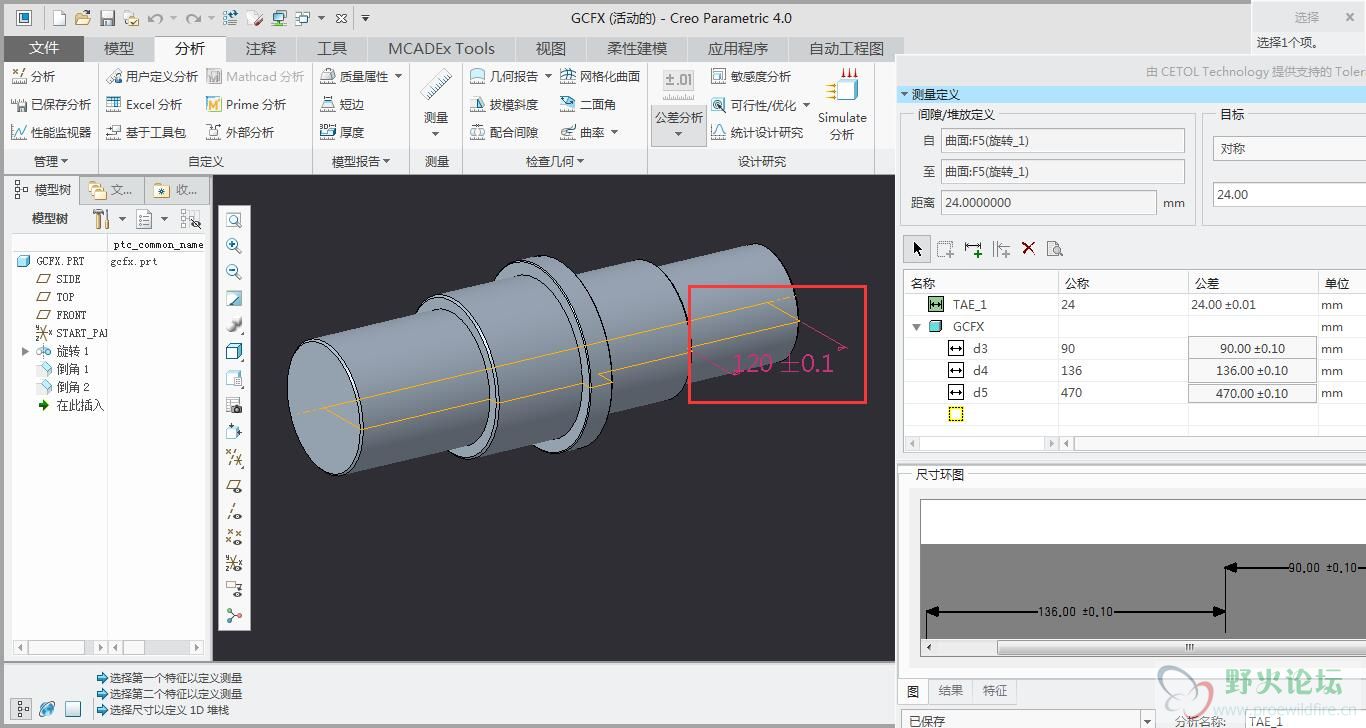

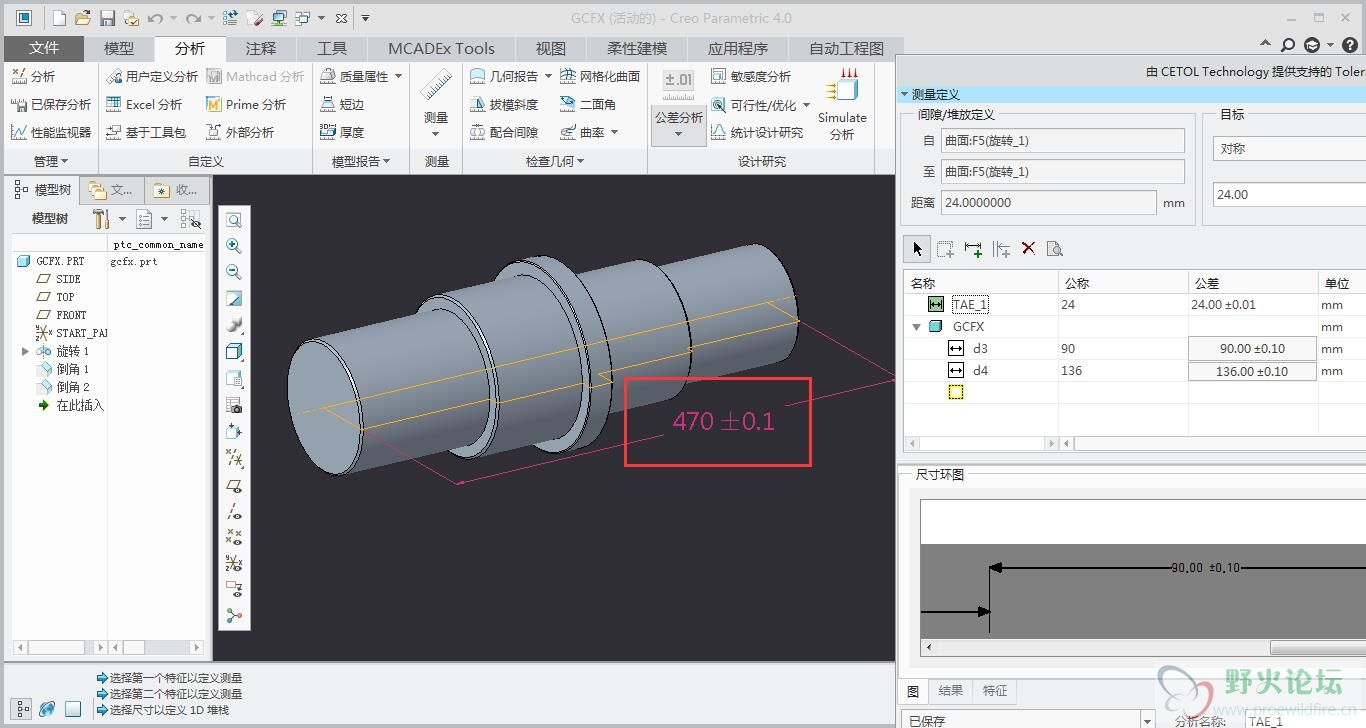

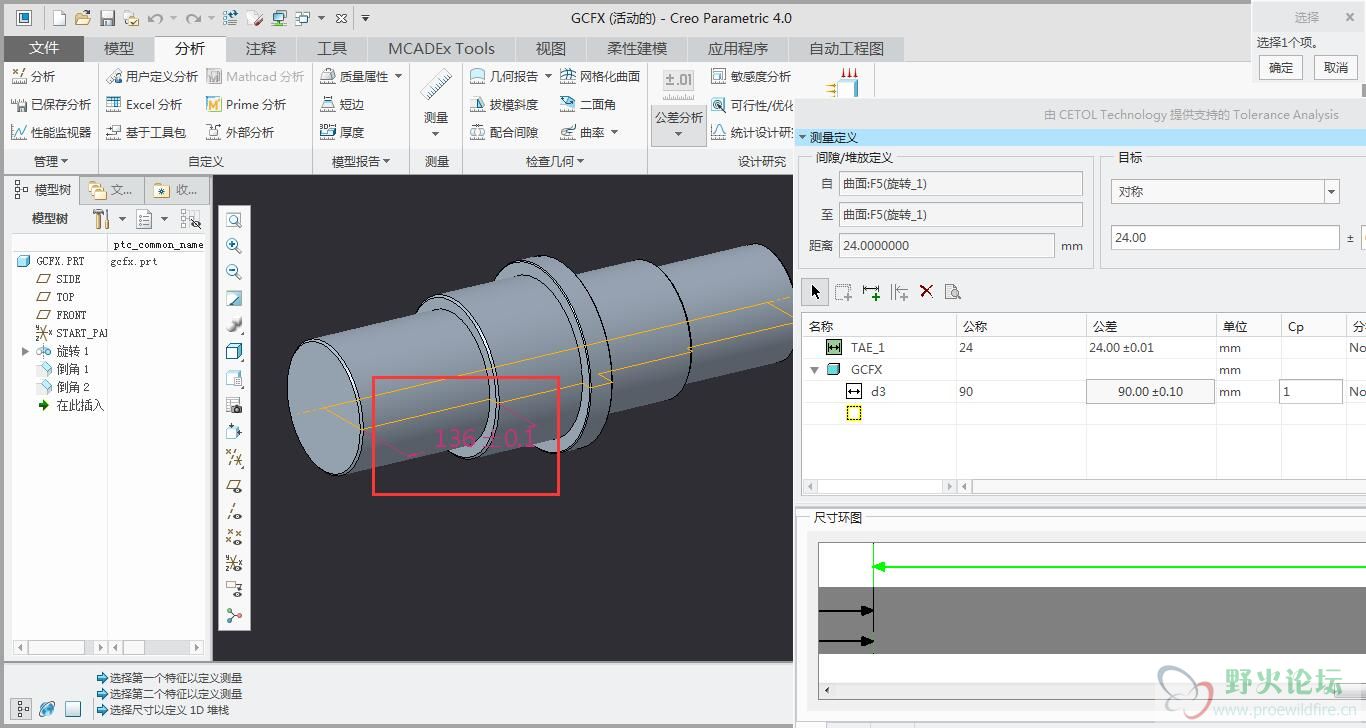

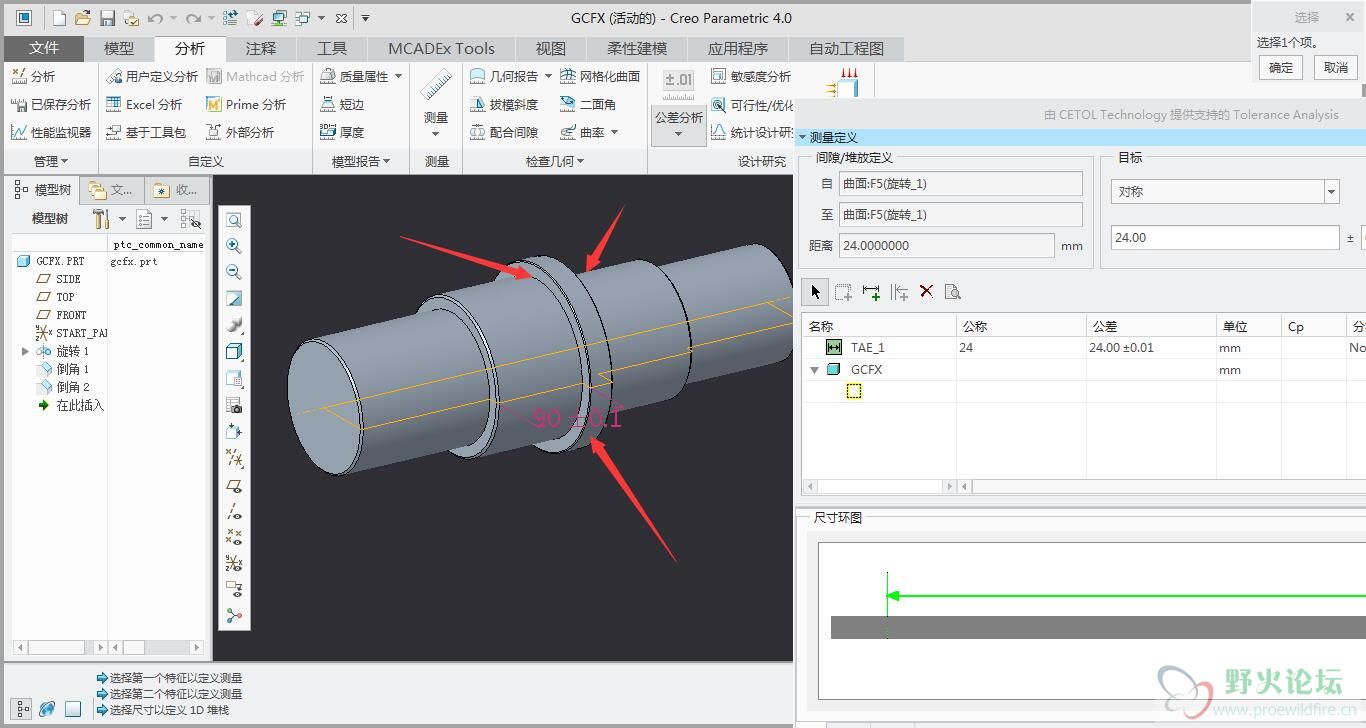

4.单击轴肩的两个面,单击与轴肩宽度相关的尺寸(会自己出现);
4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg

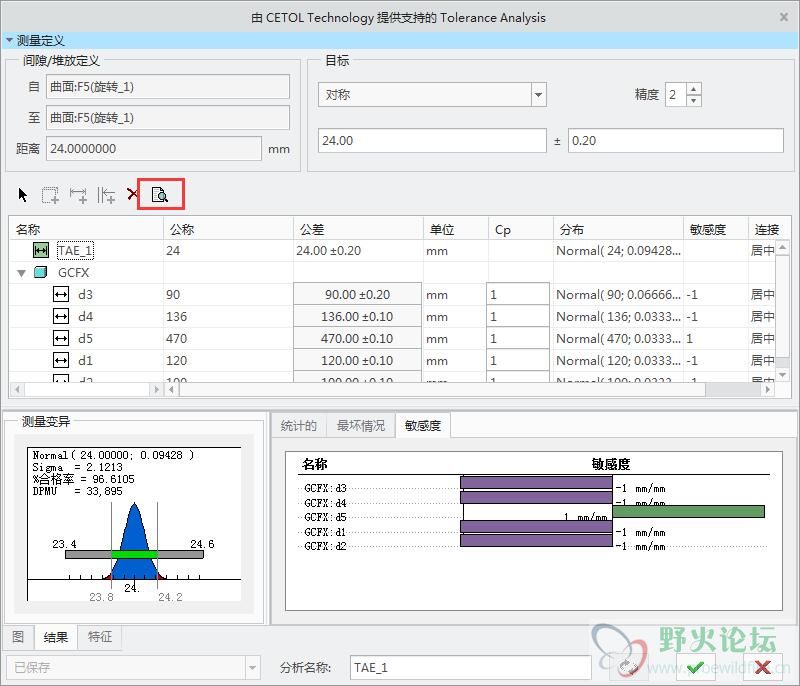

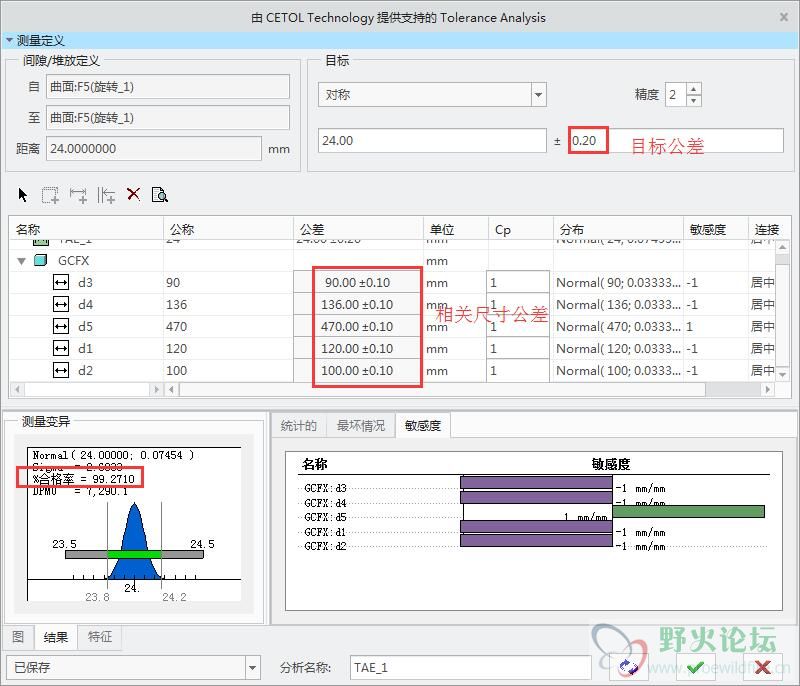

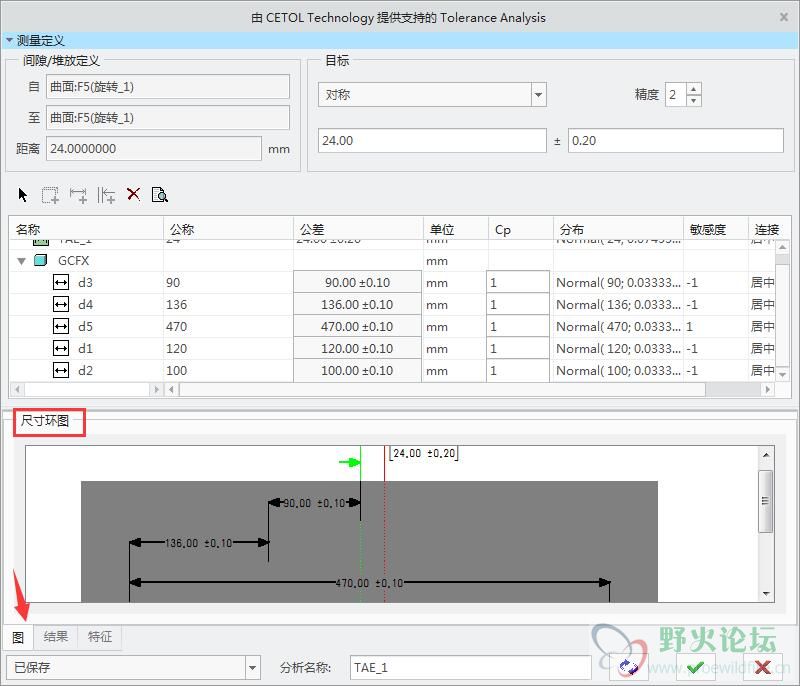

5.修改公差值,查看合格率,尺寸环图等;
10.jpg 11.jpg

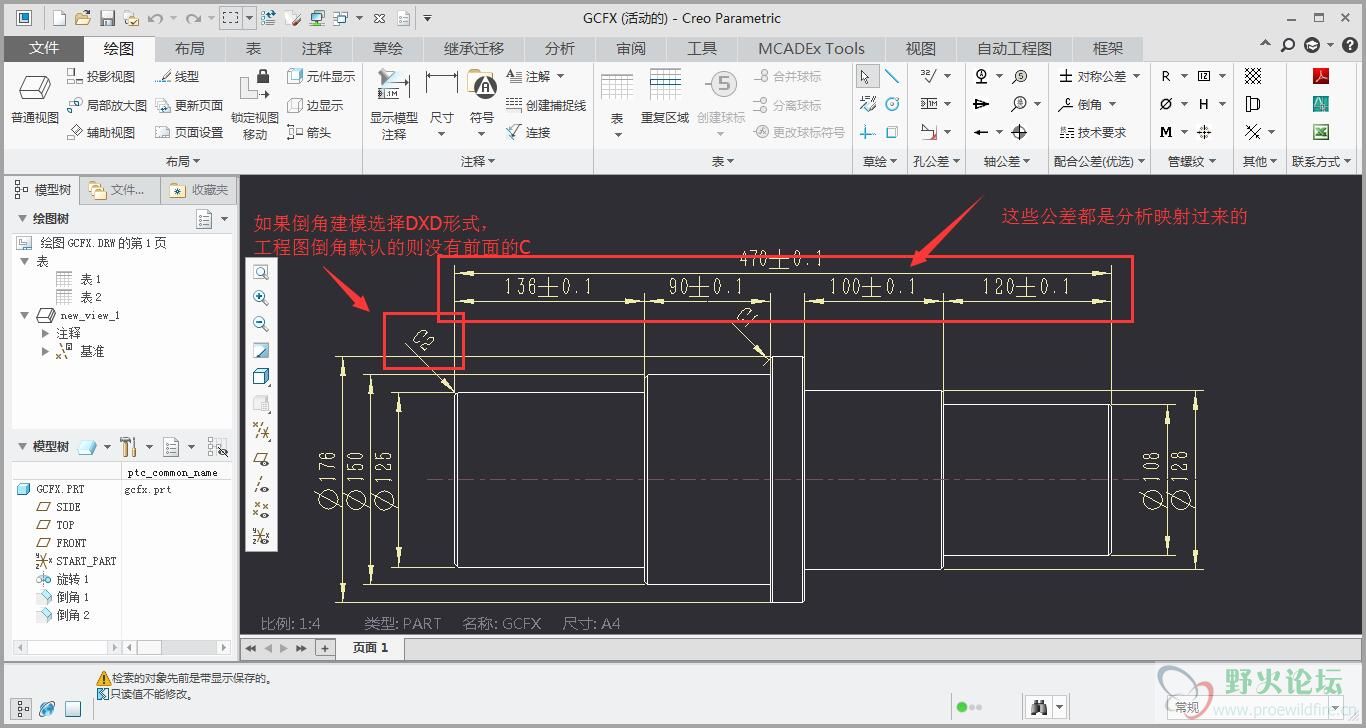

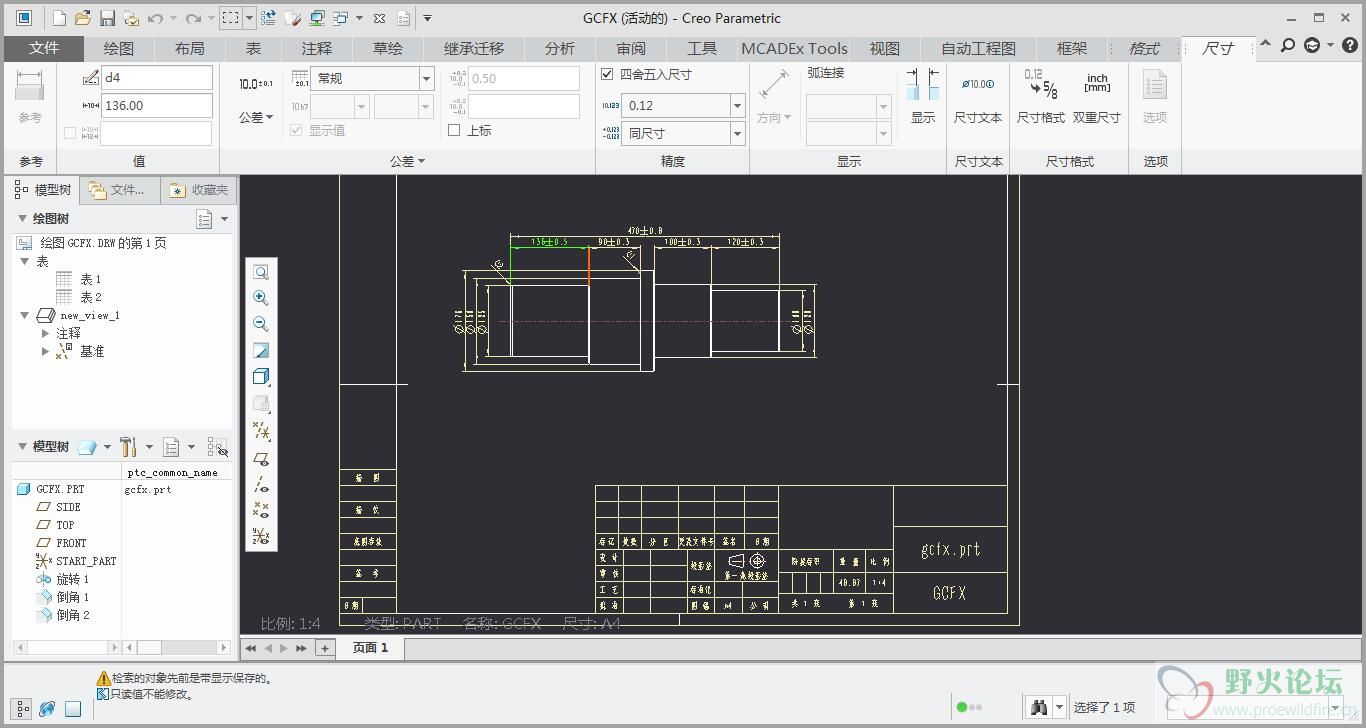

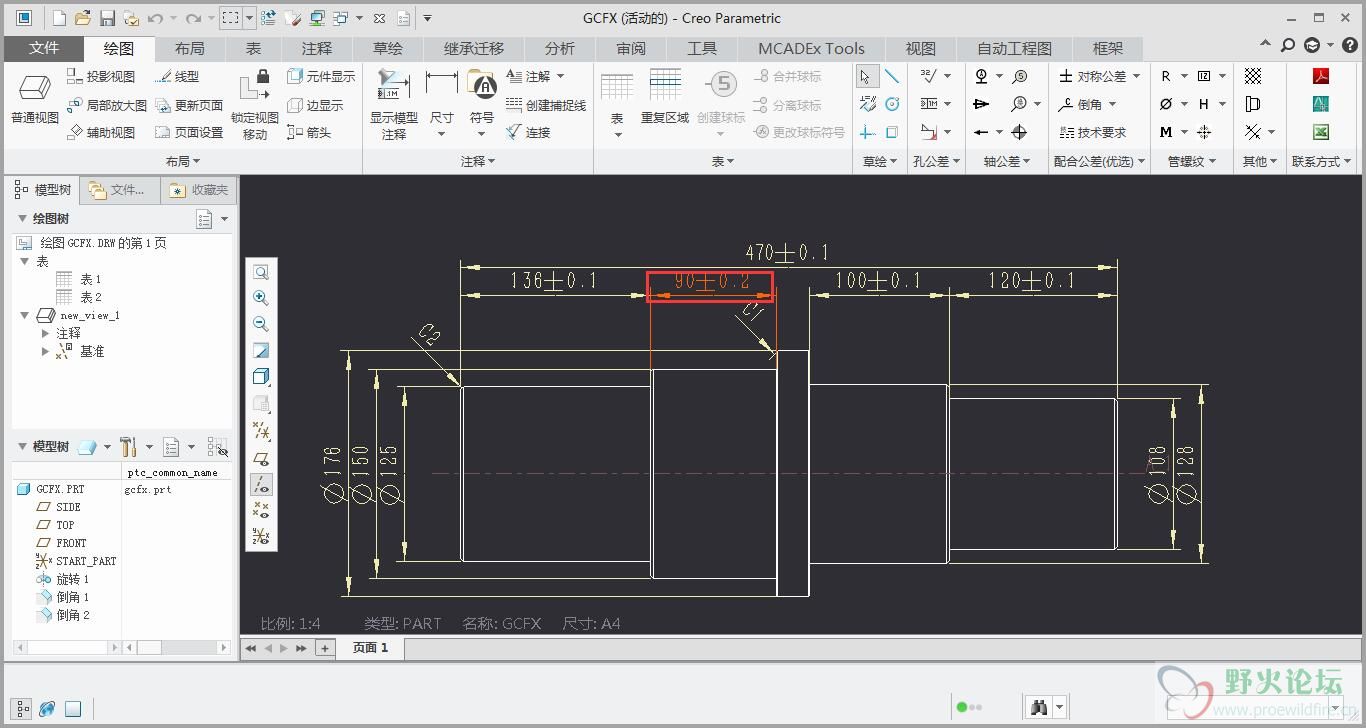

6.保存分析后,创建工程图,显示模型注释-全部显示,轴也显示;
12.jpg 13.jpg
7.重定义公差分析,生成分析报告;

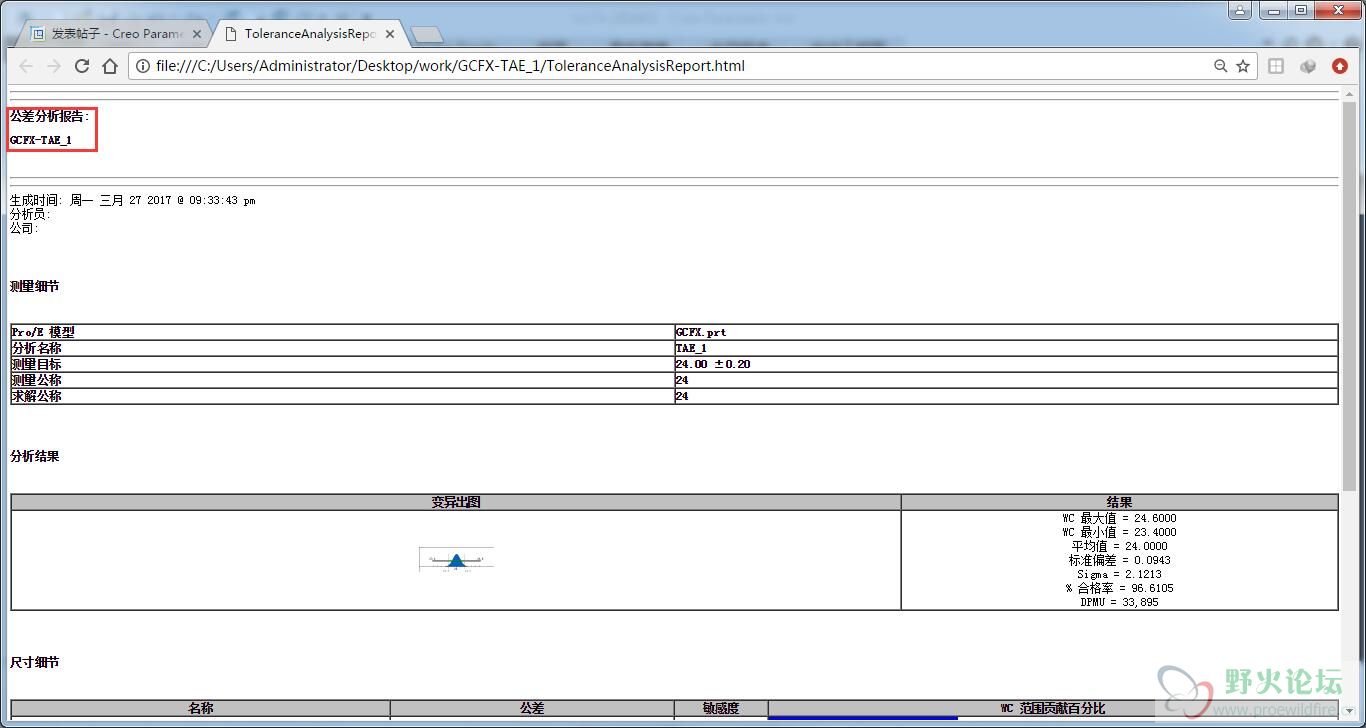

14.jpg 15.jpg 16.jpg 17.jpg 18.jpg 19.jpg 20.jpg 21.jpg


源文件与分析报告:
work.zip (479.63 KB, 下载次数: 765)
公差分析.pdf (117.51 KB, 下载次数: 567)

视频:
链接:http://pan.baidu.com/s/1miJR3te 密码:adre
