Creo工程图，焊缝的表示方法（非焊缝标注）

a36071107

        Creo M040版本。
        Creo工程，焊缝的表示，目前我是采取下面的操作：

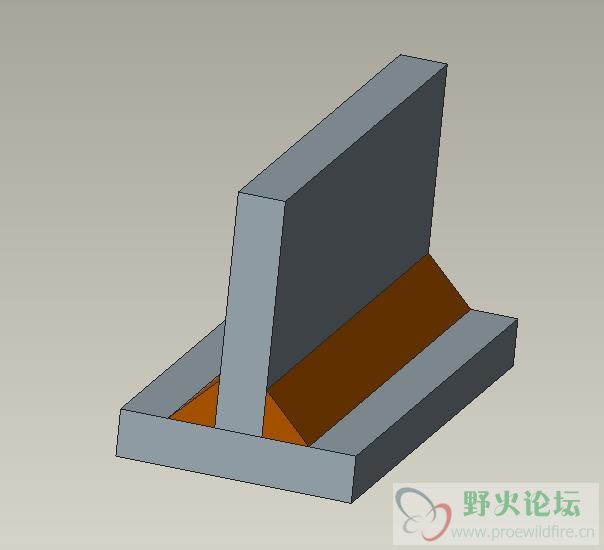

        （1）三维模型中，使用焊接模块在组件中添加焊缝，且焊缝为实体状态，如图1所示。

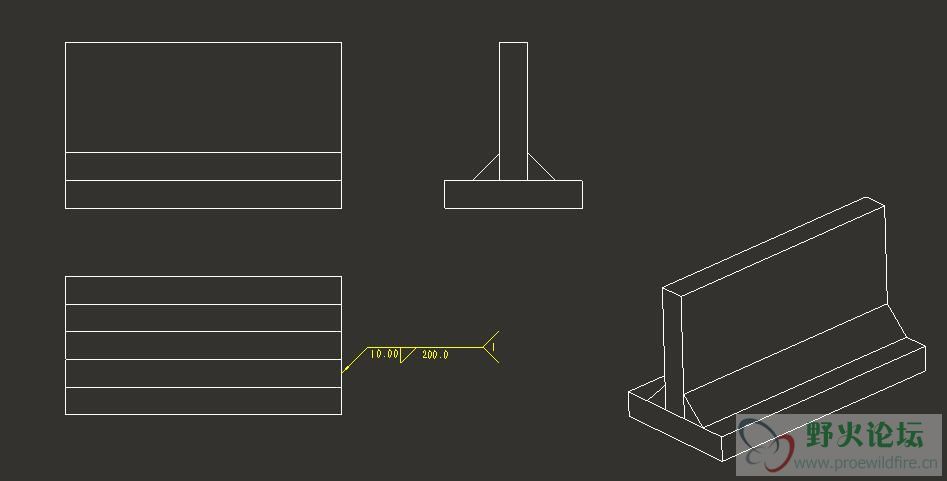

        （2）三维模型投到工程图中，初始显示如图2所示。
        此时，焊缝形成的线是实线，相当于轮廓线，在各个视图上均有。
        （3）自动生成在俯视图上的焊接标注不符合公司制图要求，删掉。
        （4）前视图和俯视图上的焊缝轮廓线不符合公司制图要求，使用布局选项卡——>元件显示——>遮蔽功能，将焊缝轮毂线隐藏。
        （5）左视图和焊缝截面是平行的，公司制图要求在此视图上显示焊缝且对焊缝截面进行填充。
        草绘选项卡，参数化草绘，利用“使用边”功能，将焊缝截面显示出来，然后使用“剖面线/填充”功能对焊缝进行填充。

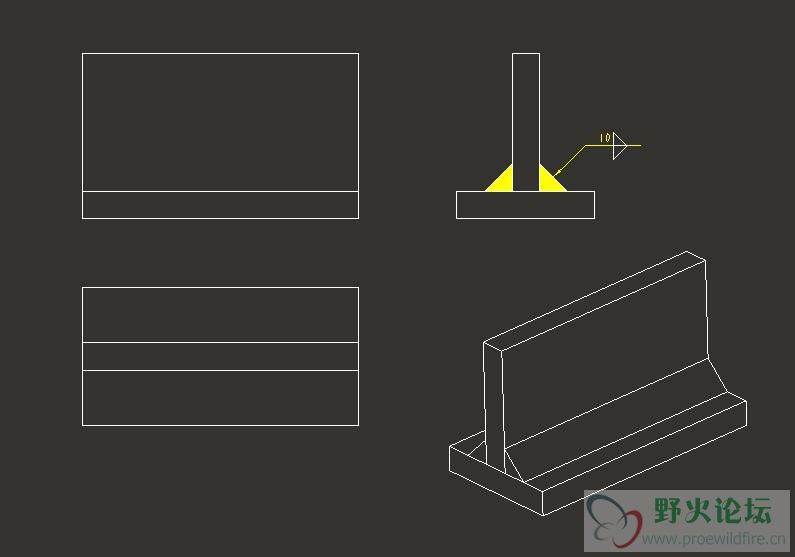

        效果如图3所示。
        上述操作是我根据一些资料自己琢磨出来的，不知道是不是Creo比较标准的操作。
        关于焊缝这一块的资料比较少，如果有更便捷的操作，欢迎大家指教分享。
