proe5.0工程图中自动生成的中心圆如何标注？

hyw52114 · 发表于 2020-5-19 20:33

大神们标注这个图时，

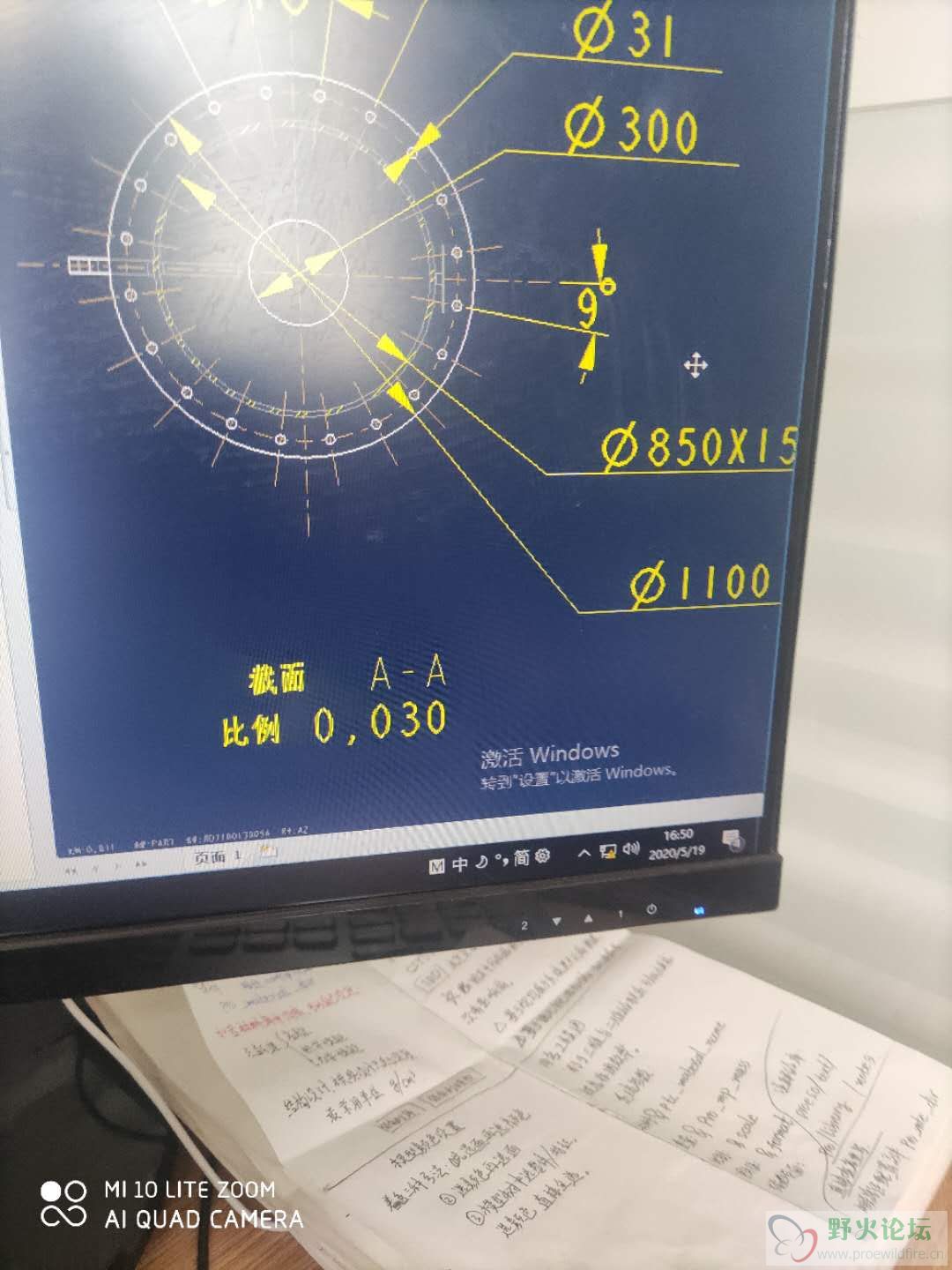

，自动生成轴线这个虚线圆不会标注，因为鼠标靠近根本没任何反应该如何处理？草绘圆心捕捉不到

pingrac · 发表于 2020-5-20 07:55

本帖最后由 pingrac 于 2020-5-20 08:02 编辑

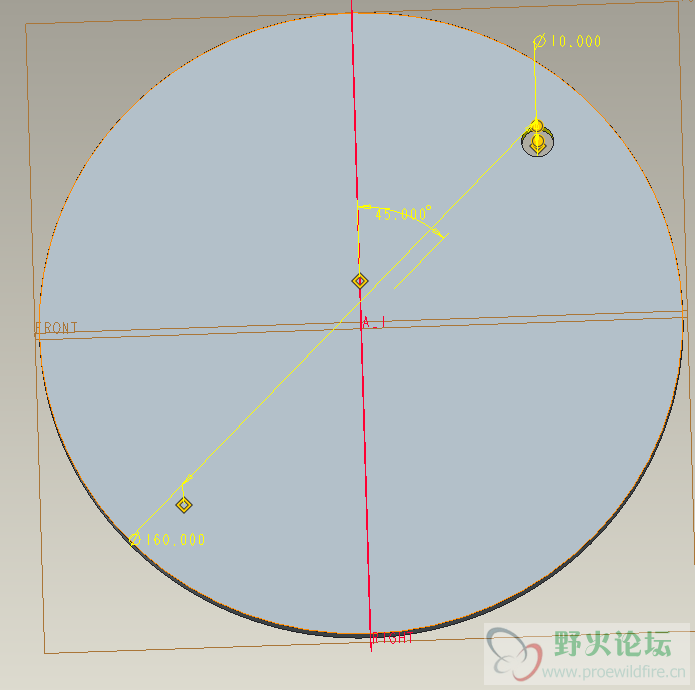

孔是阵列的吧，两种方法1、用显示注释的方式显示分度圆直径（阵列的时候选直径+角度来定位）。2在模型里边草绘圆，标注尺寸后隐藏草绘，保存层显示

liurunxing · 发表于 2020-5-20 08:07

在工程图界面，右击模型树中的阵列特征，点击“按视图显示尺寸”，或“显示尺寸”。

其他特征也适用哦。

试试看。

sghooo · 发表于 2020-5-20 10:13

我也遇到过，来学习！

151fff · 发表于 2020-5-20 16:11

点“显示模型注释”→点需要标注的视图→所有尺寸都出来咯

hyw52114 · 发表于 2020-5-20 19:02

pingrac 发表于 2020-5-20 07:55
孔是阵列的吧，两种方法1、用显示注释的方式显示分度圆直径（阵列的时候选直径+角度来定位）。2在模型里 ...

好的谢谢第一种没明白

hyw52114 · 发表于 2020-5-20 19:03

liurunxing 发表于 2020-5-20 08:07
在工程图界面，右击模型树中的阵列特征，点击“按视图显示尺寸”，或“显示尺寸”。

其他特征也适用哦。 ...

好的谢谢

hyw52114 · 发表于 2020-5-20 19:03

sghooo 发表于 2020-5-20 10:13
我也遇到过，来学习！

好的共勉

hyw52114 · 发表于 2020-5-20 19:04

151fff 发表于 2020-5-20 16:11
点“显示模型注释”→点需要标注的视图→所有尺寸都出来咯

好的这种貌似不太方便啊

pingrac · 发表于 2020-5-21 08:57

hyw52114 发表于 2020-5-20 19:02
好的谢谢第一种没明白

表述有误

，是孔特征的定位用直径+角度,这样工程图标注的时候，显示注释，就会有分度圆直径尺寸
