CERO工程图破断视图如何显示破断后的线条

黑夜独行者 · 发表于 2019-10-24 18:28

请教各位大神，如何在cero工程图的破断视图中显示破断的线条，我现在的设置都是没有的，我们客户要求我们要有显示，能否直接在工程图配置文件就设置好，谢谢了

黑夜独行者 · 发表于 2019-10-24 18:30

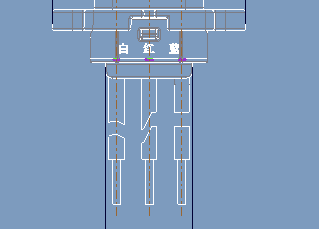

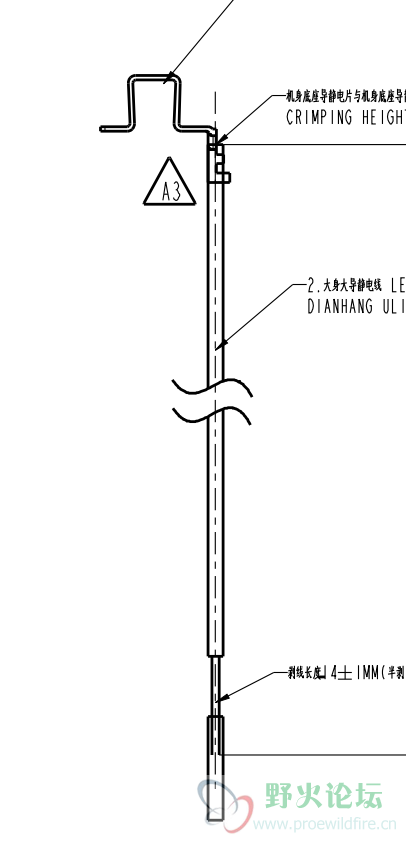

客户需要我们在工程图中的破断视图把波浪线显示出来，如下图；
我现在cero3.0工程图中的破断视图是没有这个波浪线的，能否不通过自己去手动草绘这些手段，直接在配置文件中设置出来

fuguangyi · 发表于 2019-10-24 20:12

加上就是了

黑夜独行者 · 发表于 2019-10-25 09:20

fuguangyi 发表于 2019-10-24 20:12
加上就是了

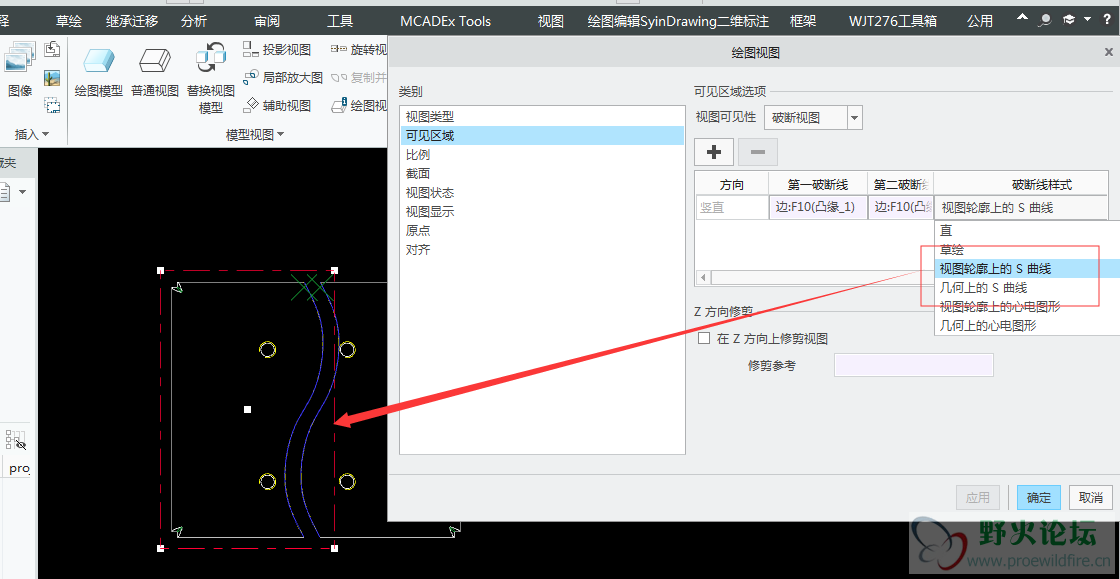

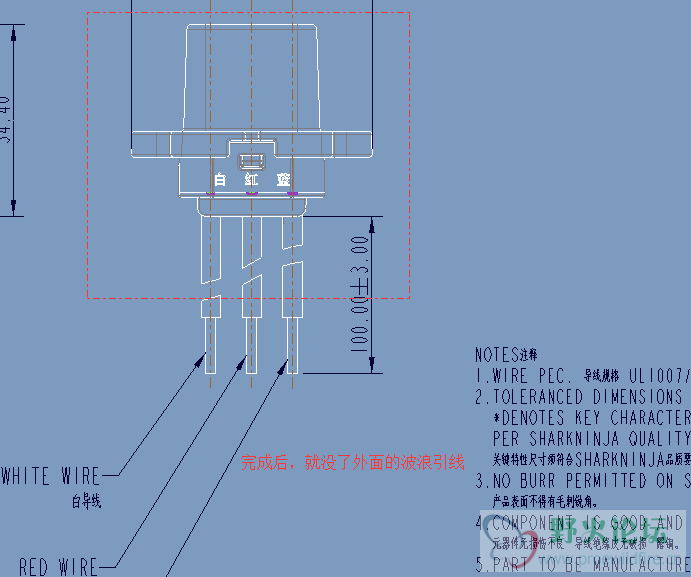

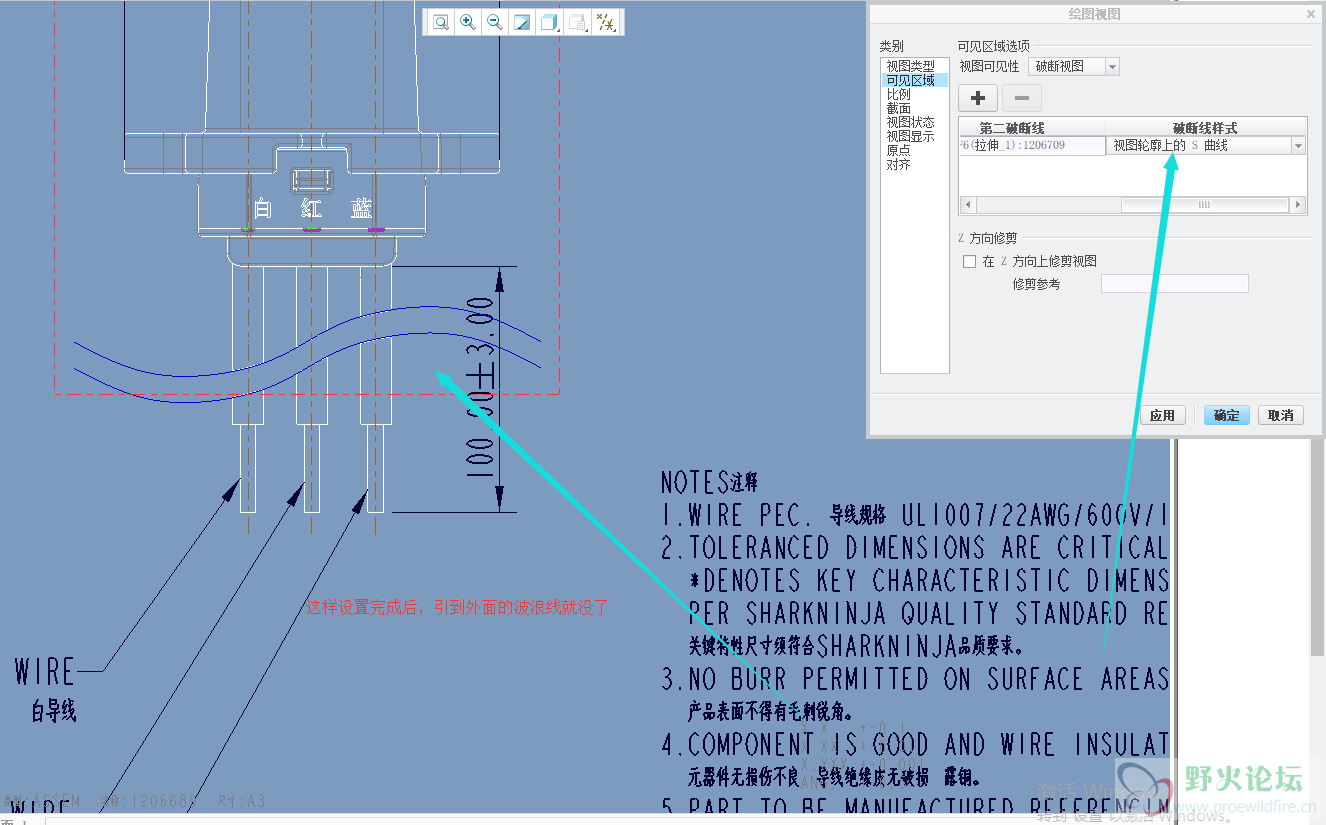

我就是这样操作的，但波浪线没有像我下面那张范例图引线引到外面

黑夜独行者 · 发表于 2019-10-25 09:21

本帖最后由黑夜独行者于 2019-10-25 09:24 编辑

我就是这样操作的，但波浪线没有像我下面那张范例图引线引到外面[/quote]

帝国超武 · 发表于 2019-10-25 10:55

在工程图里面直接绘制波浪线就行了

黑夜独行者 · 发表于 2019-10-25 11:57

帝国超武发表于 2019-10-25 10:55
在工程图里面直接绘制波浪线就行了

工程图里草绘当然快捷，但是批量很多图纸都要求有，最好能在config，dt这些文件里设置就好了l

fuguangyi · 发表于 2019-10-25 12:52

本帖最后由 fuguangyi 于 2019-10-25 12:54 编辑

你这比较高级，第一次看到截断线还能伸出零件外面，我记得截断线只有遇到实体才有。赶紧去看制图标准，没有找到，你这是哪国标准？能提供一下吗？

黑夜独行者 · 发表于 2019-10-25 13:26

fuguangyi 发表于 2019-10-25 12:52
你这比较高级，第一次看到截断线还能伸出零件外面，我记得截断线只有遇到实体才有。赶紧去看制图标准，没有 ...

哪有什么国际标准，客户需要，能有什么办法

shako11 · 发表于 2021-11-10 12:55

帝国超武发表于 2019-10-25 10:55
在工程图里面直接绘制波浪线就行了

工程图的绘制波浪线如何和截图面重合呀
