[求助] 求修饰管螺纹,要外牙不要内孔

[复制链接]

5

主题

69

回帖

1

威望

助工

Rank: 2

积分
85
发表于 2017-6-21 15:09 | 显示全部楼层 |阅读模式
20金钱
求助大侠提供  管螺纹外牙的修饰方法。在一个圆柱一端修饰G1/2外螺纹,我修饰的结果总是错误,不成功。WHY,求教程求贴图。

82

主题

1453

回帖

252

威望

版主

Rank: 8Rank: 8

积分
2222

热心助人勋章优秀会员勋章斑竹勋章希望之星勋章宣传大使勋章

发表于 2017-6-21 15:56 | 显示全部楼层
大概是这样,请参考:
回复

使用道具 举报

5

主题

69

回帖

1

威望

助工

Rank: 2

积分
85
 楼主| 发表于 2017-6-21 16:58 | 显示全部楼层
谢谢版主,麻烦帮我看一下我创建的这个文件为什么不能创建?
在一端添加 管外螺纹G1/2 深度12
万谢!

zjq06-1-4-6.prt.zip

134.52 KB, 下载次数: 13

回复

使用道具 举报

82

主题

1453

回帖

252

威望

版主

Rank: 8Rank: 8

积分
2222

热心助人勋章优秀会员勋章斑竹勋章希望之星勋章宣传大使勋章

发表于 2017-6-22 08:27 | 显示全部楼层
pujmtga01 发表于 2017-6-21 16:58
谢谢版主,麻烦帮我看一下我创建的这个文件为什么不能创建?
在一端添加 管外螺纹G1/2 深度12
万谢!

你的零件是钣金件,不是整圆,而是两个半圆了
愚者暗于成事,智者见于未萌
                                         --------《史记》
回复

使用道具 举报

5

主题

69

回帖

1

威望

助工

Rank: 2

积分
85
 楼主| 发表于 2017-6-22 09:47 | 显示全部楼层
谢谢版主,这个图转换成实体后搞定了。
另外,我想请教:是否钣金件生成的圆柱体就没办法修饰外螺纹了?
因为在钣金模式下拉伸的圆柱都是两个半圆。
回复

使用道具 举报

82

主题

1453

回帖

252

威望

版主

Rank: 8Rank: 8

积分
2222

热心助人勋章优秀会员勋章斑竹勋章希望之星勋章宣传大使勋章

发表于 2017-6-22 10:47 | 显示全部楼层
pujmtga01 发表于 2017-6-22 09:47
谢谢版主,这个图转换成实体后搞定了。
另外,我想请教:是否钣金件生成的圆柱体就没办法修饰外螺纹了?
...

没用过钣金,不知道
愚者暗于成事,智者见于未萌
                                         --------《史记》
回复

使用道具 举报

1

主题

886

回帖

63

威望

讲师

Rank: 6Rank: 6

积分
1607

希望之星勋章

发表于 2017-6-22 14:10 | 显示全部楼层
pujmtga01 发表于 2017-6-22 09:47
谢谢版主,这个图转换成实体后搞定了。
另外,我想请教:是否钣金件生成的圆柱体就没办法修饰外螺纹了?
...

钣金也可以的,试了下你的PART,把你的杆径改成25.4/2这个尺寸应该就可以的了,建个距端部12的基准面作为螺纹截止面就可以达到你的要求。
你这个是1/2-20,即螺径为2分之1英寸,每英寸20个牙,板厚定为3没有问题,如果定小了也会不能生成。本来要发个图的,不知是不是野火论坛系统问题,表情,图片,附件统统按了没有反应
回复

使用道具 举报

101

主题

2610

回帖

300

威望

教授

Rank: 8Rank: 8

积分
3739

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

发表于 2017-6-22 14:44 | 显示全部楼层
本帖最后由 liurunxing 于 2017-6-22 15:08 编辑

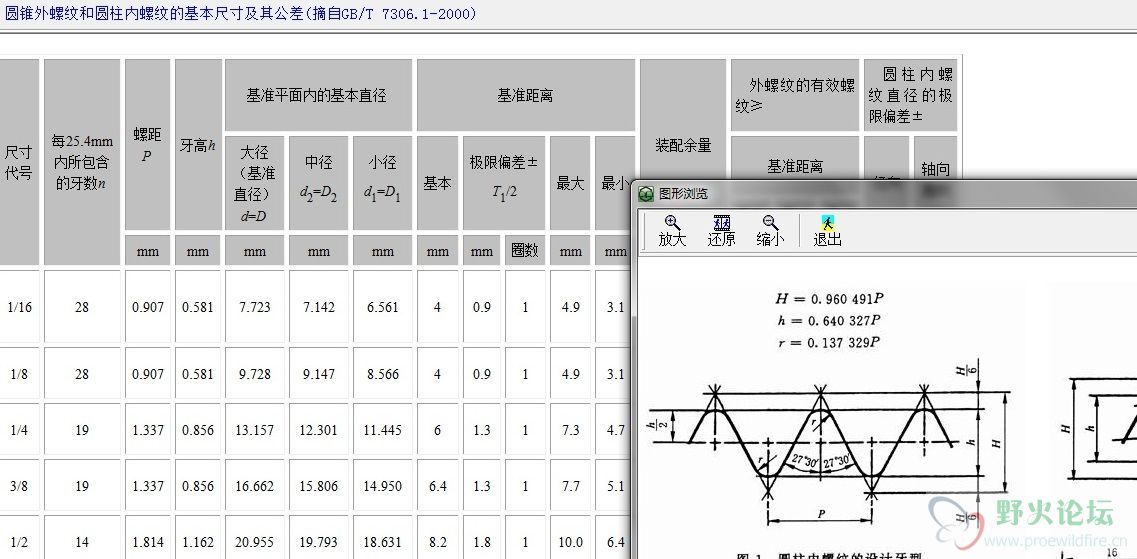

楼上的朋友,要查查资料呀,
貌似,G1/2,杆外径不是25.4/2,
G1/2也不是每英寸20个牙。

回复

使用道具 举报

1

主题

886

回帖

63

威望

讲师

Rank: 6Rank: 6

积分
1607

希望之星勋章

发表于 2017-6-22 15:11 | 显示全部楼层
liurunxing 发表于 2017-6-22 14:44
楼上的朋友,要查查资料呀,
貌似,G1/2,杆外径不是25.4/2,
G1/2也不是每英寸20个牙。

哦,可能这个螺纹不是UNF 1/2-20,是我看错了SORRY
回复

使用道具 举报

101

主题

2610

回帖
