[原创] 点阵列的妙用之处

[复制链接]

19

主题

377

回帖

8

威望

工程师

Rank: 3Rank: 3

积分
453
QQ
发表于 2016-1-23 11:39 | 显示全部楼层 |阅读模式
点阵列我也是最近才发现的,就做了一个小小教程分享给大家,不喜勿喷!!!我是觉得给我工作上面带来了很多便捷,以前要一个一个绘制孔的位置,标注尺寸特别繁琐;现在只需要找准参考点----草绘绘制点----然后选取其中任意一个基准点绘制一个特征-----进入阵列选取点阵列就可以大功告成;详细大家可以看图片吧,图片上面也有文字注释!!!论坛里面我也看了很多帖子的阵列大家也可进入学习:http://search.proewildfire.cn/cs ... &q=%D5%F3%C1%D0

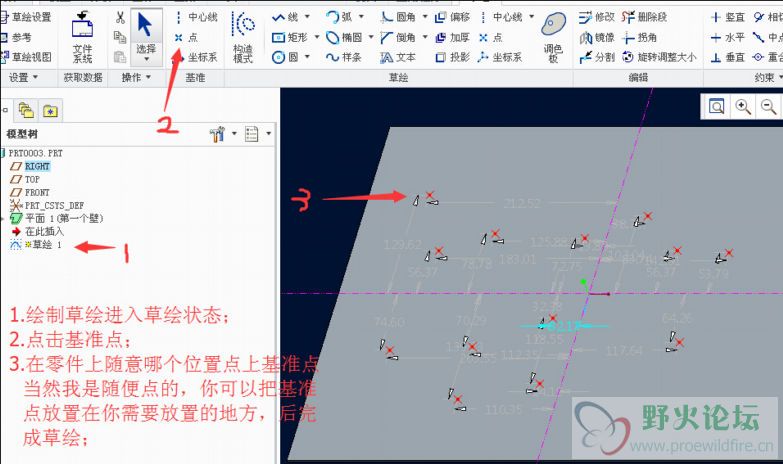

第一步

第一步

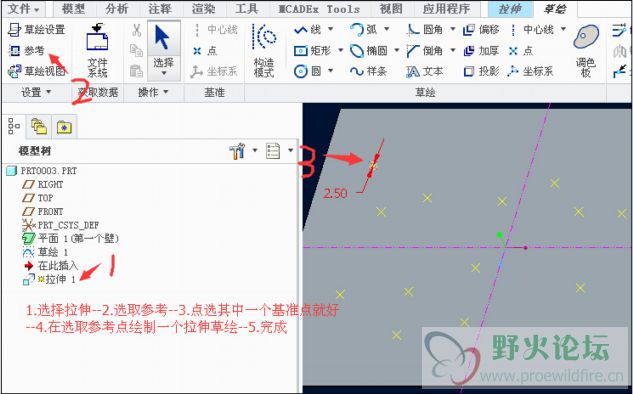

第二步

第二步

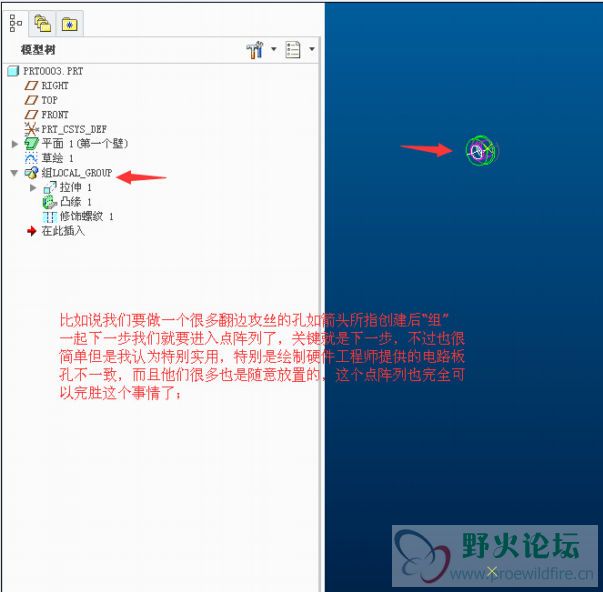

第三步

第三步

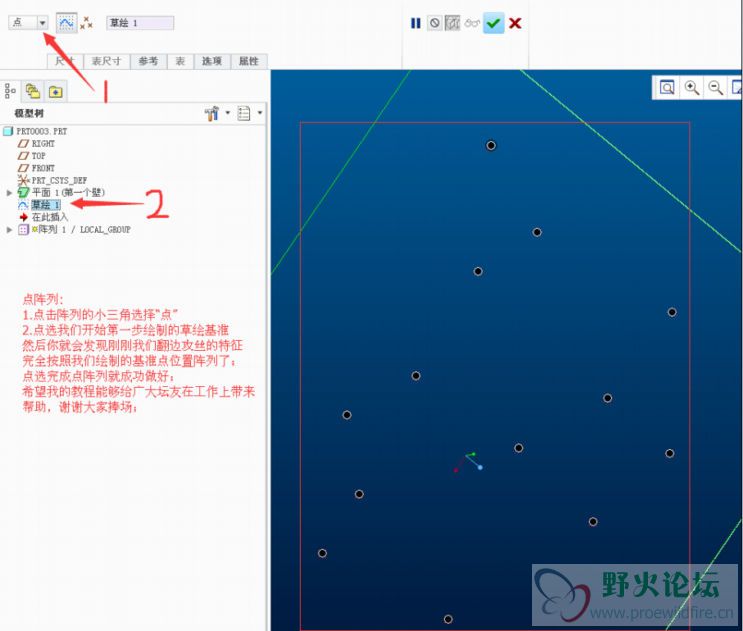

第四步

第四步

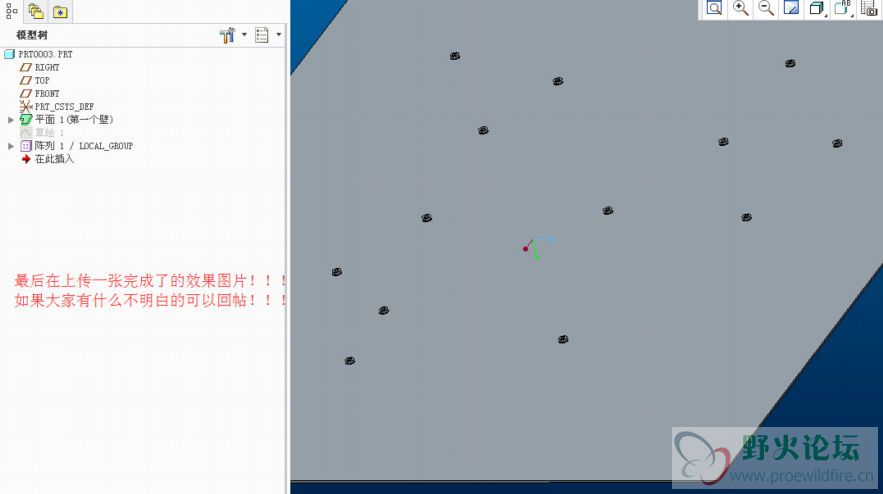

完成

完成

评分

参与人数 1威望 +3 金钱 +10 收起 理由
野火 + 3 + 10 原创内容

查看全部评分

本帖被以下淘专辑推荐:

19

主题

377

回帖

8

威望

工程师

Rank: 3Rank: 3

积分
453
QQ
 楼主| 发表于 2016-1-23 11:40 | 显示全部楼层
自己先顶一下,希望可以给大家所有帮助;
回复 支持 1 反对 0

使用道具 举报

12

主题

936

回帖

0

威望

讲师

Rank: 6Rank: 6

积分
1058
QQ
发表于 2016-1-23 15:15 | 显示全部楼层
回复 支持 反对

使用道具 举报

1260

主题

4万

回帖

899

威望

管理员

Rank: 10Rank: 10Rank: 10

积分
47318

社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章

发表于 2016-1-23 16:10 | 显示全部楼层
谢谢朋友分享经验,图片能再清晰点就更好了
回复 支持 反对

使用道具 举报

24

主题

1641

回帖

209

威望

教授

Rank: 8Rank: 8

积分
3026

热心助人勋章优秀会员勋章希望之星勋章

发表于 2016-1-23 19:38 | 显示全部楼层
这不就是普通的参照阵列嘛
Triple H
回复 支持 反对

使用道具 举报

1

主题

1952

回帖

14

威望

讲师

Rank: 6Rank: 6

积分
2513
发表于 2016-1-23 21:33 | 显示全部楼层
不错,顶你
回复 支持 反对

使用道具 举报

0

主题

607

回帖

0

威望

高工

Rank: 4

积分
656
发表于 2016-1-24 00:58 | 显示全部楼层
正在學習中,謝謝分享^^
回复 支持 反对

使用道具 举报

2

主题

9

回帖

0

威望

实习生

Rank: 1

积分
16
发表于 2016-3-19 19:35 | 显示全部楼层
终于懂得了这些
谢谢朋友分享经验
回复 支持 反对

使用道具 举报

6

主题

86

回帖

1

威望

助工

Rank: 2

积分
119
发表于 2016-3-26 08:00 | 显示全部楼层
不错
回复 支持 反对

使用道具 举报

14

主题

449

回帖

3

威望

工程师

Rank: 3Rank: 3

积分
492
发表于 2016-5-19 20:16 | 显示全部楼层
340047351 发表于 2016-1-23 19:38
这不就是普通的参照阵列嘛

这是点阵列啊
