如何利用平面形状，来快速将实体或另个面组切除材料

spl168 · 发表于 2021-7-5 09:11

zuoshouyizhiji 发表于 2021-7-3 21:58
感觉是你要的效果

为什么要画在90度的方向，还要旋转一下，直接在同一个方向这样更直观么

风中捉刀 · 发表于 2021-7-5 10:23

a70332758 发表于 2021-7-3 17:09
如果有原特征的话也可以用UDF功能。

谢谢指导，以前没有用过这个功能，试了一下，那是真的牛批，太方便了，而且在复制的过程中还可以去修改阵列/拉伸之类的规则

风中捉刀 · 发表于 2021-7-5 10:40

qingfeng-nn 发表于 2021-7-4 08:26
像这种特别规整的特征，个人建议还是用阵列，一步就搞定了，比你用其他办法快多了。你这还有个参考，那就更 ...

是的，前天为了工作交差就先阵列画的。

只是突发奇想看看大家有没有更好的办法。

经楼上大哥提醒，由于我有原特征在，在另个零件上本来也是阵列出来的，因此使用UDF非常方便的可以达成目的，把拉伸/阵列的特征直接插入进来还可调整。

zuoshouyizhiji · 发表于 2021-7-5 16:59

spl168 发表于 2021-7-5 09:11
为什么要画在90度的方向，还要旋转一下，直接在同一个方向这样更直观么

变位置是为了体现可以在任意位置这样操作，如果在正上方可以用其他方法

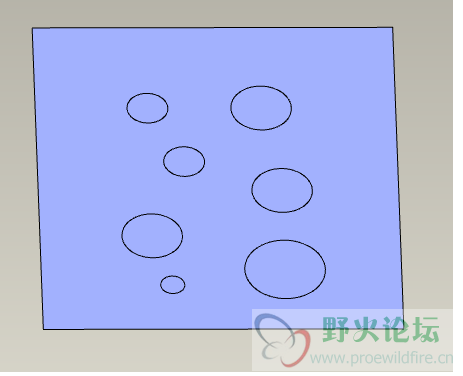

1、原始形状，不规则阵列

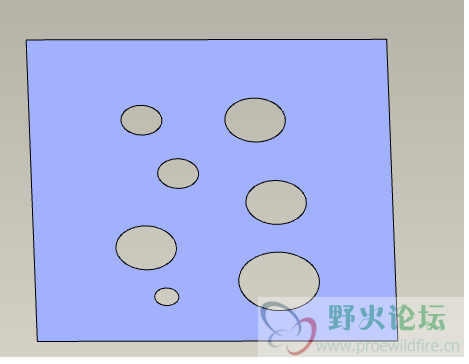

2、画出外围轮廓

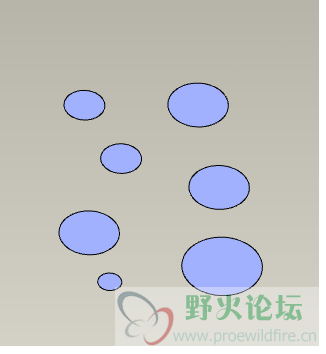

3、曲面合并
