这个阵列凹槽，怎么用一个阵列做出来

xjf20071205

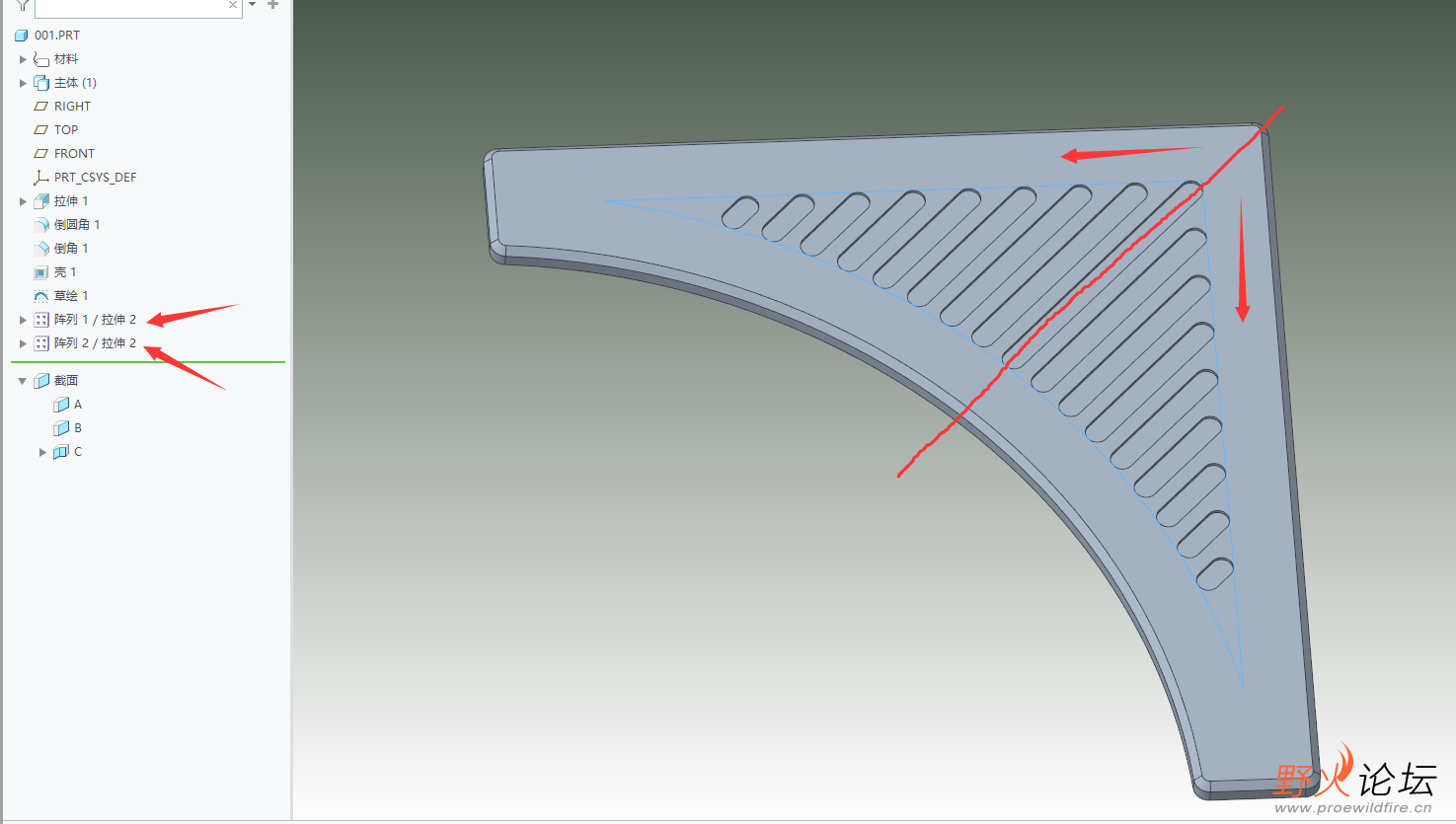

这个阵列凹槽，怎么用一个阵列做出来，我是用两个阵列分两个方向阵列出来，有没有一个阵列能做出来的

hahaha

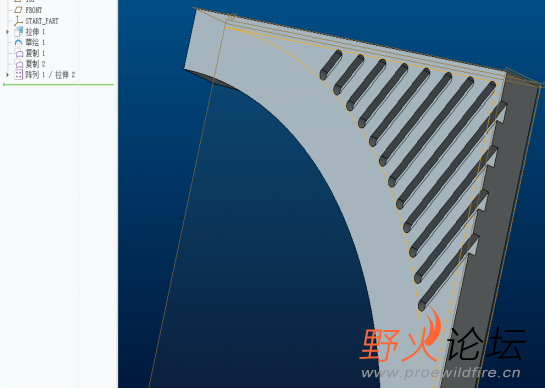

如何阵列带有边界形状的斜阵列
http://www.proewildfire.cn/thread-182455-1-1.html
(出处: 野火论坛)
画图原理是一样的

伍江涛

我来解答吧，非常基础的一道阵列问题
New folder.zip (105.37 KB, 下载次数: 32)

2025-11-10 15:12 上传

点击文件名下载附件

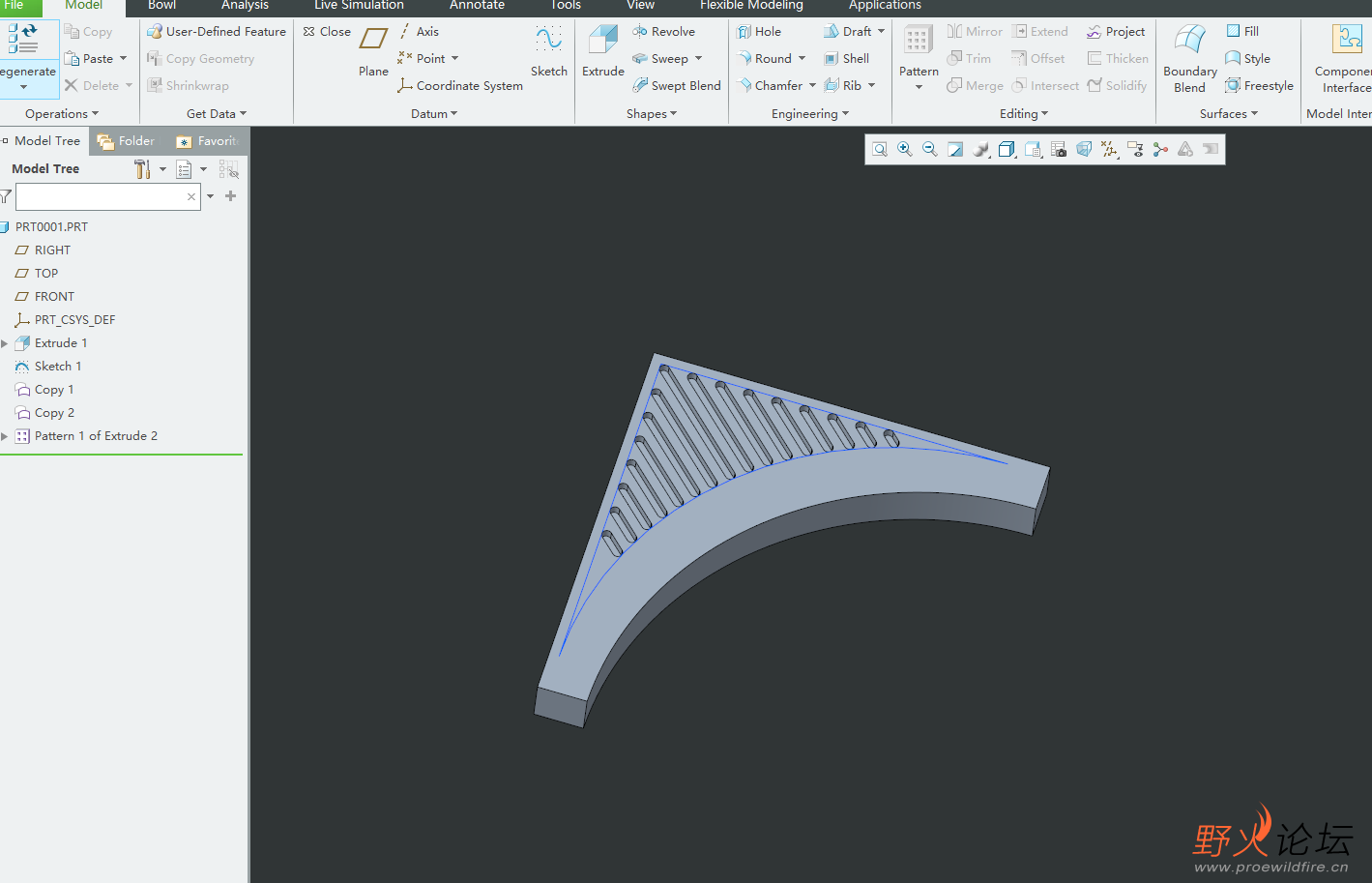

只需要绘图的时候 Shift复制2条线就好了，拉伸在角落拉伸

古月方源

hahaha 发表于 2025-11-10 14:53
如何阵列带有边界形状的斜阵列
http://www.proewildfire.cn/thread-182455-1-1.html
(出处: 野火论坛)

学习了

吴聊生活

伍江涛 发表于 2025-11-10 15:13
我来解答吧，非常基础的一道阵列问题

只需要绘图的时候 Shift复制2条线就好了，拉伸在角落拉伸

你的文件我看了，按照你的方法操作，阵列以一条线方向阵列的，会有被切掉的地方，感觉就是直角的那两条线应该以逼近（进似）方式复制，这样在拉伸草绘时，草绘的圆弧才会参考以复制的逼近（进似）直角线相切，但实际我只能以精确复制两条直角线（选进似会显示特征重新生成失败），软件在对拉伸阵列时，相切参考只有圆弧线和开始的直角边线，另一条直角边线就被切过去了 ，解决的办发就是把前面草绘的两条直角线转换为样条，后面复制时才把这俩条线当一条线参考相切，相当于相切参考是一条带拐角形状的样条线，这是此阵列成败的关键所在

redfoxzf

吴聊生活 发表于 2025-11-10 22:45
你的文件我看了，按照你的方法操作，阵列以一条线方向阵列的，会有被切掉的地方，感觉就是直角的那两条线 ...

真实，有效。
边界阵列.prt.zip (302.17 KB, 下载次数: 19)

2025-11-11 08:31 上传

点击文件名下载附件

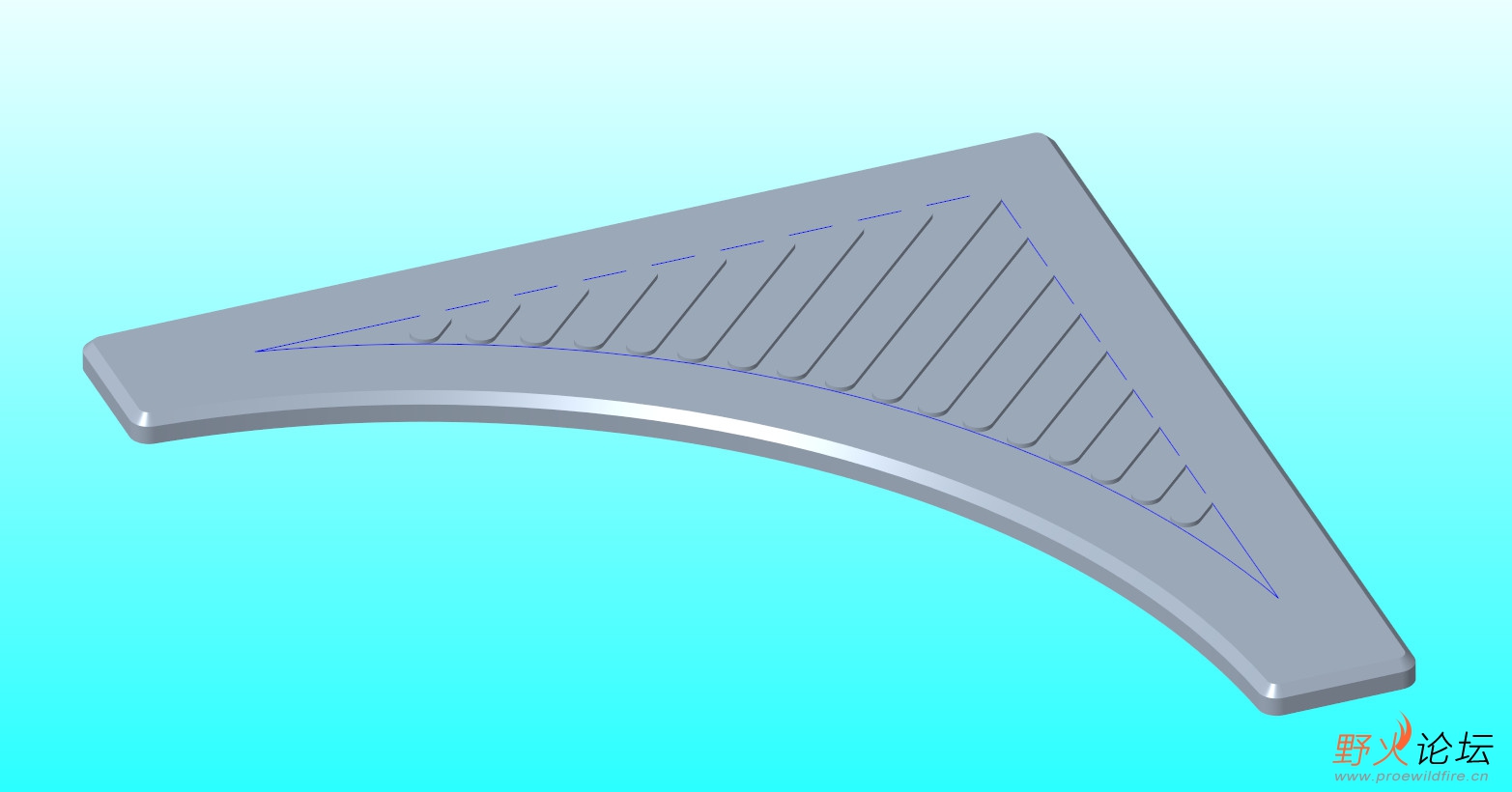

效果

v2zwd

路过 看看

fyc

感谢分享

yzweichengqiang

感谢分享

pwldj

为什么我按照步骤确做不出来file:///C:/Users/Windows10/Desktop/10.png file:///C:/Users/Windows10/Desktop/22.png
