如何在proe5.0中的装配图的剖视图中表达运动件的两个极限位置（初始位置、极限位置）

ROOM · 发表于 2014-4-6 22:57

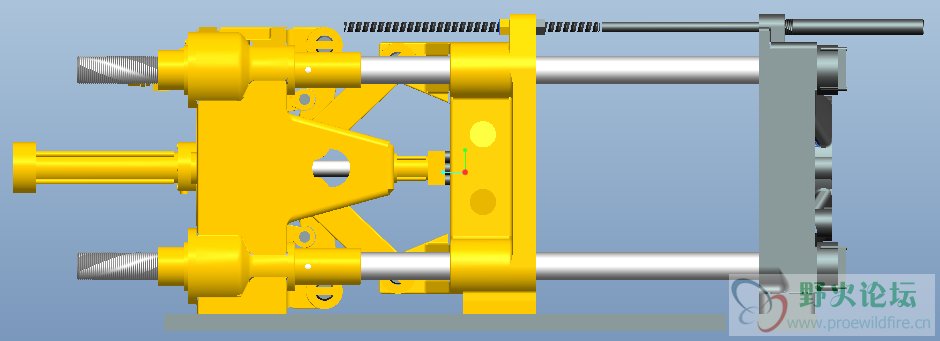

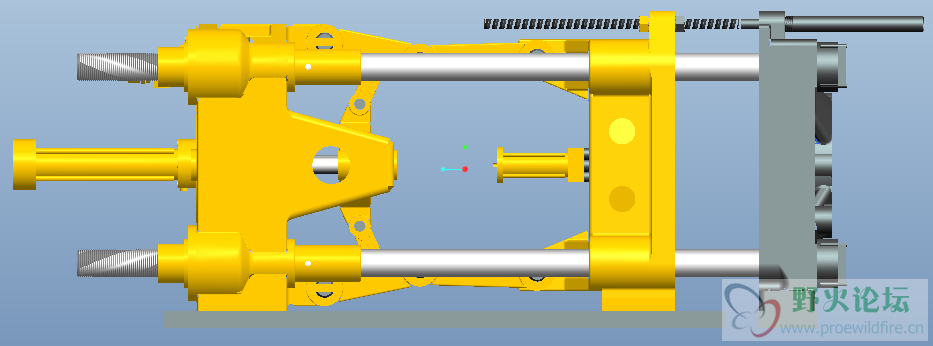

我这个文件是一个注塑机合模机构，我想在工程装配图的主视图表达出运动件的两个极限位置(用实线、双点划线表示)，摸索了几天都不知道如何操作，
请教各位老师不吝赐教.谢谢.

hqc529512071 · 发表于 2014-4-6 23:19

酱油路过看看

MrRightSir · 发表于 2014-4-7 00:10

参考：http://www.proewildfire.cn/thread-77265-1-1.html
Creo原创教程（十四）工程图快照，同一张工程图里放置同一组件的的不同机构状态
（出处：野火论坛）

design151 · 发表于 2014-4-7 08:30

有点复杂，等待高手解答。

nizhen6007 · 发表于 2014-4-7 08:38

好像是油缸顶出装置吧。前面的是粗皮铣刀。

这个设计思路值得学习啊。

bin745703822 · 发表于 2014-4-7 16:08

SolidWorks 组装就可以，有极限位置，但CREO，过了限位，还可以拉长。

bin745703822 · 发表于 2014-4-7 16:10

我都想不明白，是proe未能完善，还是我自己不太熟练1

chenhuaproe · 发表于 2014-4-7 16:17

bin745703822 发表于 2014-4-7 16:08
SolidWorks 组装就可以，有极限位置，但CREO，过了限位，还可以拉长。

creo2.0装配时用滑块或者圆柱条件进行装配，点开装配条件时都可以设置极限位置。

钟汉昌 · 发表于 2014-4-7 20:02

首先你的新建对应的爆破试图.然后勾选就行了

ROOM · 发表于 2014-4-7 21:44

钟汉昌发表于 2014-4-7 20:02
首先你的新建对应的爆破试图.然后勾选就行了

我不是很明白哎，您能详细点介绍下吗
