请问下图这东西怎么画？

落雨大 · 发表于 2012-6-27 18:41

再请教一下12楼的画法，高人上个附件吧

lov7234 · 发表于 2012-6-28 09:10

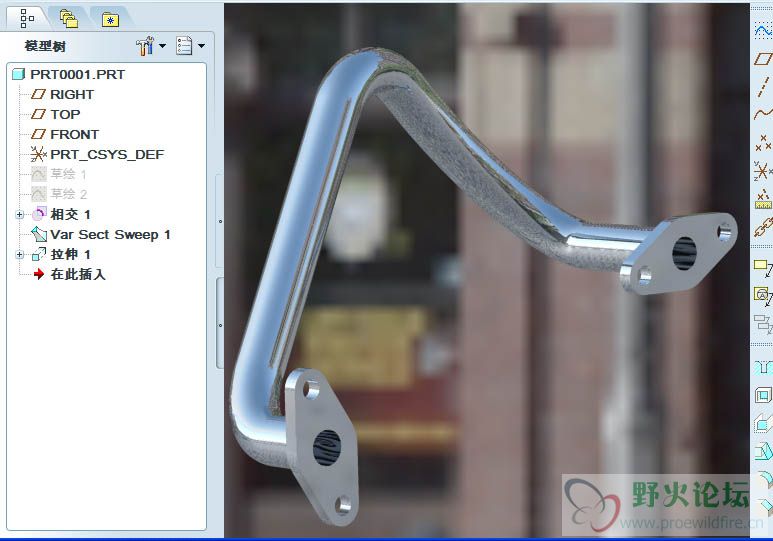

扫描线是将主视与俯视中心轮廓线交得出。另处做了个小渲染。源文件打开后将插入箭头拖到最后一个特征就行了。

551587024 · 发表于 2012-6-28 11:52

对的，用相交功能就可以！！

mlydj · 发表于 2012-6-28 21:27

渲染做的不错哦

liaoweilin1678 · 发表于 2012-6-30 00:19

说的天复杂了，首先做出轨迹线，然后利用管道直接做出来就行了

BoYa_DIY · 发表于 2012-7-2 17:46

其实,也可以不做出曲面,

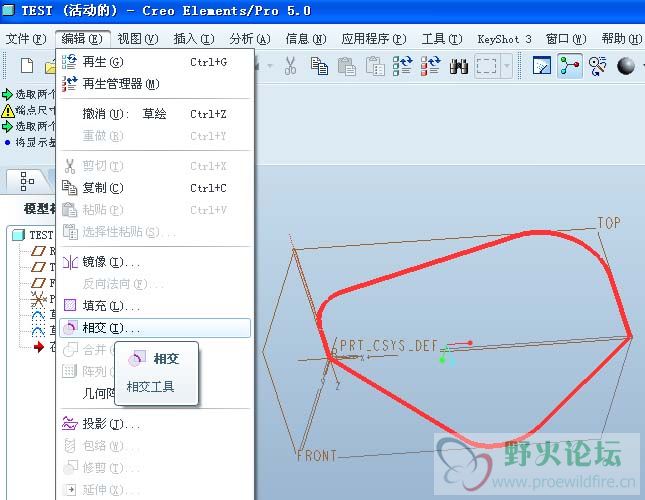

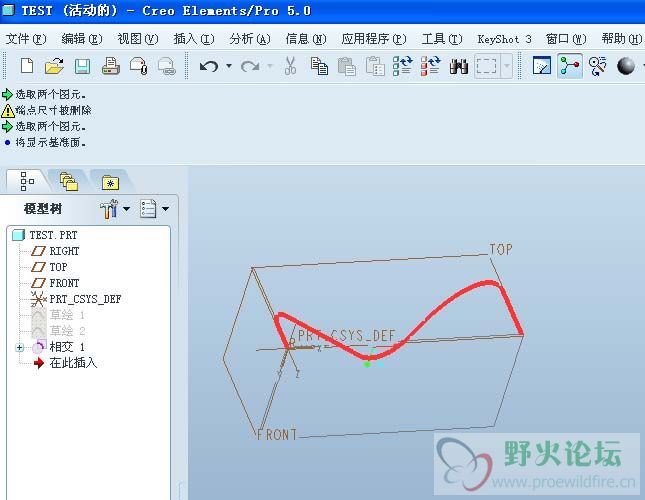

直接按图纸分别在两个平面画出草绘,然后选中两个草绘点"相交"轨迹就出来了


.

[ 本帖最后由 BoYa_DIY 于 2012-7-2 17:58 编辑 ]

tangxd1990 · 发表于 2012-7-3 15:00

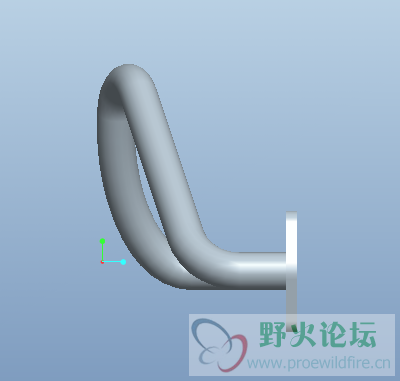

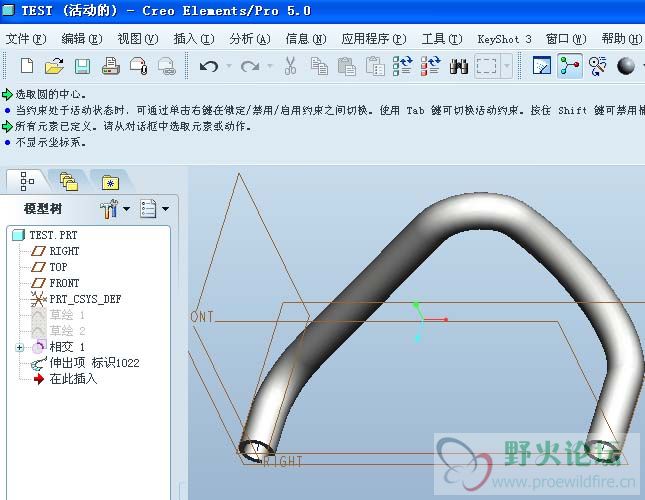

哪里错了呢?你看下我的截图.
