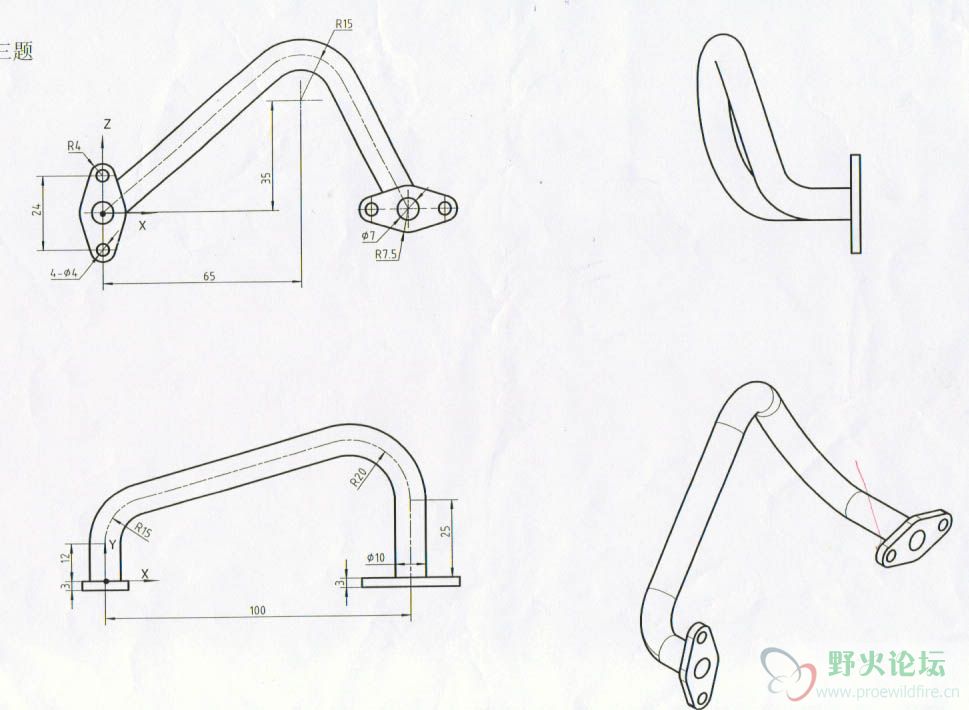

请问下图这东西怎么画？

我是真人 · 发表于 2012-6-22 09:04

我想了很久都没有想到它的扫描线的画法

BoYa_DIY · 发表于 2012-6-22 10:08

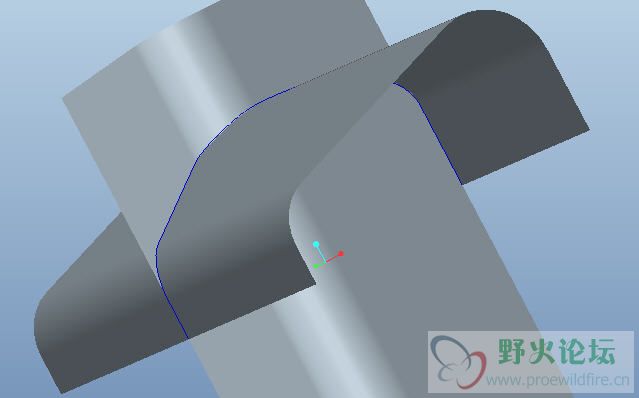

1、按照两视图分别在基准平面上准拉伸两视图的中心线所在的曲面
2、将两曲面进行相交得出扫描轨迹
3、扫描圆管部分
4、分别拉伸两个固定耳部分

[ 本帖最后由 BoYa_DIY 于 2012-6-22 10:15 编辑 ]

lzning430 · 发表于 2012-6-22 10:29

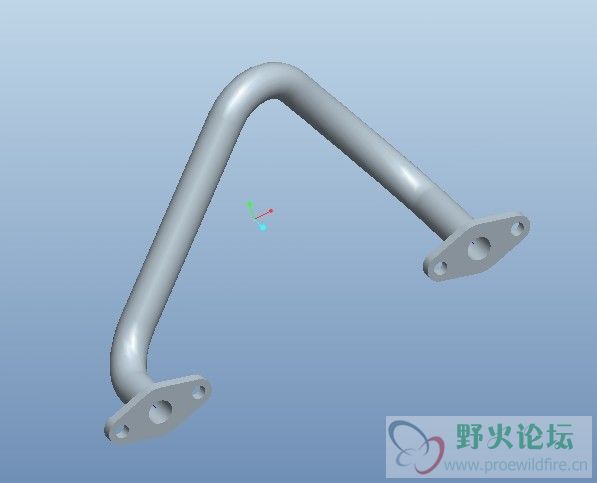

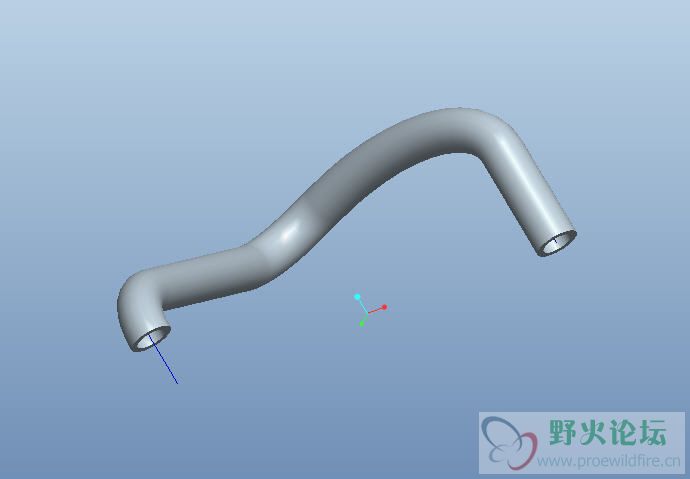

这样吗？

[ 本帖最后由 lzning430 于 2012-6-22 10:31 编辑 ]

minpoint · 发表于 2012-6-22 10:34

正解

珠海飞鹰 · 发表于 2012-6-22 10:35

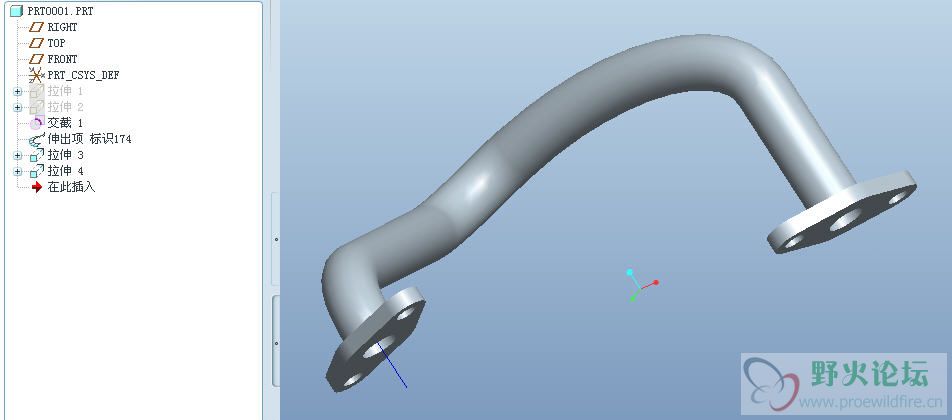

扫描完成管装，扫描轨迹就是正、俯视图中心轨迹拉伸曲面的交线即可
再拉伸出两头端面的法兰盘
附图片

BoYa_DIY · 发表于 2012-6-22 10:45

3、4、5楼的朋友速度快，我接了个电话，各位已都画好了，

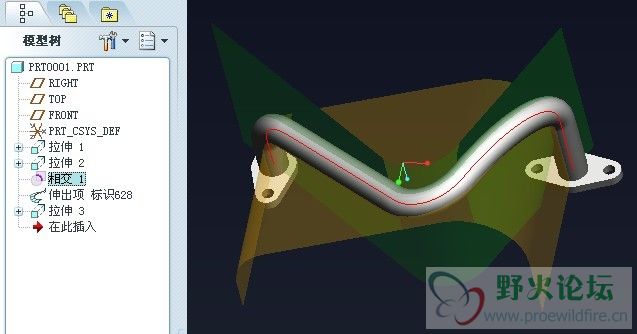

我补上一个刚才画的帖图，算是我2楼工作的结束


test.prt.rar (290.51 KB, 下载次数: 46) PRT 文件版本 5.0 (M100)

ftjxlsj · 发表于 2012-6-22 14:18

个个速度都快。。

jiareng · 发表于 2012-6-22 14:22

各位有没有看到，楼上这些人画的都是错的

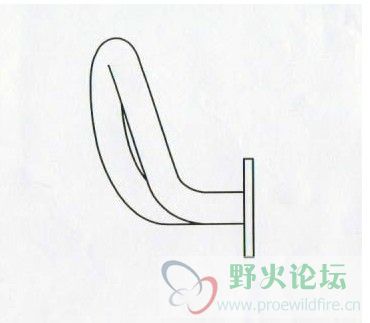

请看~~右视图~~仔细看··

我是真人 · 发表于 2012-6-22 15:57

都是用5.0画的吗？我安装了看看先

我是真人 · 发表于 2012-6-22 16:24

三楼正解，谢谢了，在学习中
