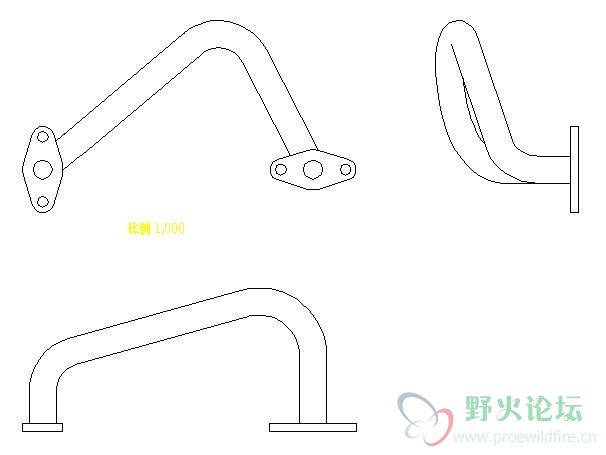

请问下图这东西怎么画？

我是真人 · 发表于 2012-6-22 17:11

我还有一个问题，工程图为什么局部视图里有局部剖图时不能标尺寸

爬墙等红杏 · 发表于 2012-6-22 17:27

两种方法：高级—管道。或者是管道模块。扫描太麻烦！

livshin · 发表于 2012-6-22 17:54

不错啊，学到了，画出来了

livshin · 发表于 2012-6-22 17:55

扫描 —> 抽壳也可以

BoYa_DIY · 发表于 2012-6-22 18:23

原帖由 jiareng 于 2012-6-22 14:22 发表
各位有没有看到，楼上这些人画的都是错的
请看~~右视图~~仔细看··

没发现错在哪里 . 请明指, 谢谢

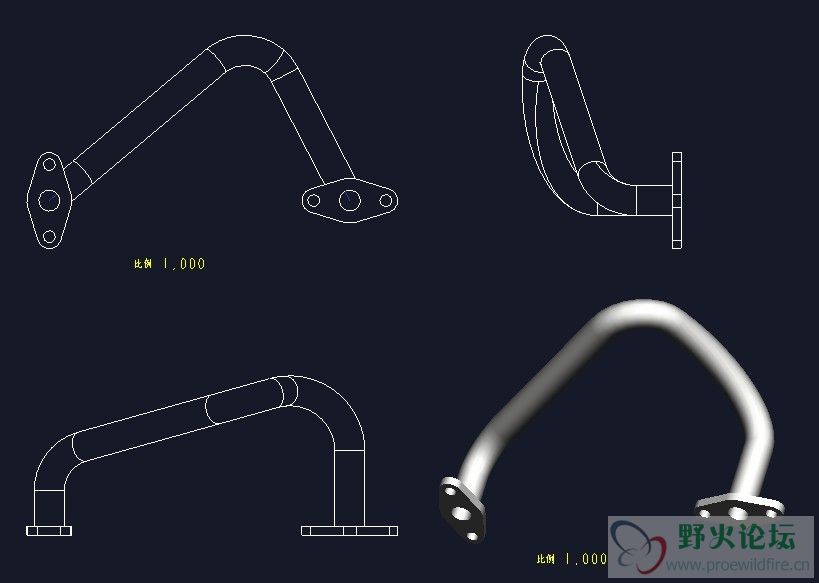

补两张三视图的图

1、PRO E 工程图


2、CAD图处理一下,删除一些不必要线段后的三视图


.

[ 本帖最后由 BoYa_DIY 于 2012-6-22 18:38 编辑 ]

千红一酷 · 发表于 2012-6-23 21:45

若折弯用得好的可以用折弯做出来的

baiyunpiapia · 发表于 2012-6-23 23:09

高手啊,前来学习

liruihaoyou · 发表于 2012-6-25 10:20

哈哈交截

dar_jin · 发表于 2012-6-25 12:53

学习了，新手

七夕 · 发表于 2012-6-25 21:44

我野火5.0的，为什么打不开你的文件
