[求助]这样的三通加强筋如何绘制？

gxh00001 · 发表于 2012-5-8 08:35

能上传了三维图片吗？看看相贯线和贴板相交位置的形状是否可行？

gxh00001 · 发表于 2012-5-8 08:41

7#哥们分析的挺多，能否上个图片，分享一下经验什么的。哈哈

Deathno · 发表于 2012-5-8 13:43

传上来了，不好勿喷啊！！
又学习了哈了，按照你说的那样文件要小很多耶！！！

Deathno · 发表于 2012-5-8 13:45

你说的那样我做过，不过做出来貌似全部都是一条直线耶！！
还是不能完全达到楼主的要求

gxh00001 · 发表于 2012-5-8 16:49

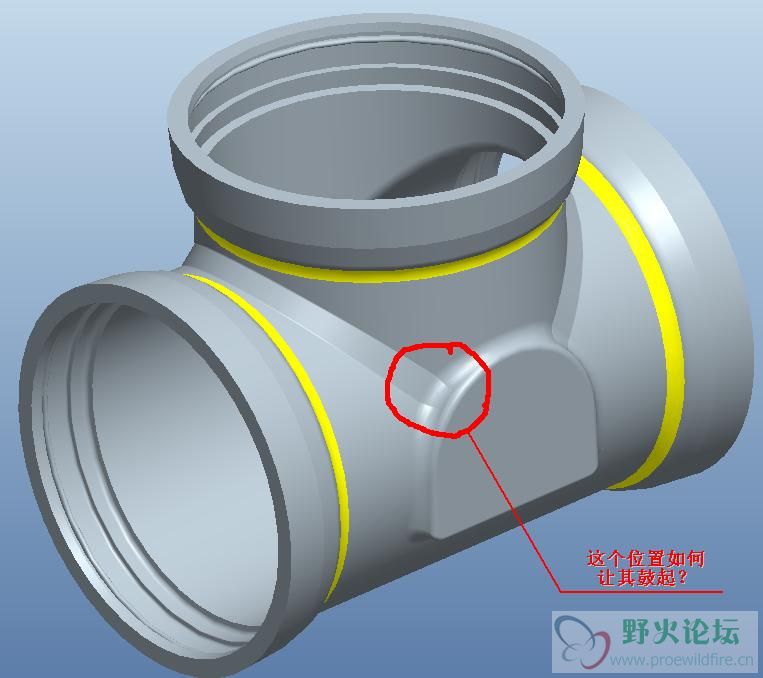

7#的方法，我试了一下，学习了，如下：可问题是和贴板衔接的位置如何鼓起而不是凹下

[ 本帖最后由 gxh00001 于 2012-5-8 16:52 编辑 ]

1130173178 · 发表于 2012-5-8 21:57

看看

1130173178 · 发表于 2012-5-8 22:24

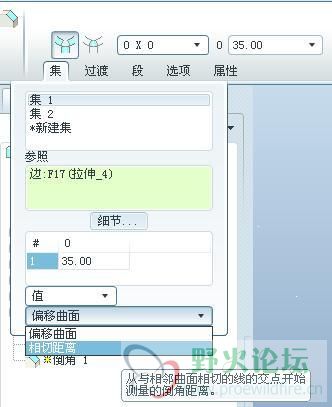

用倒圆角，添加半径

bachsz · 发表于 2012-5-9 08:55

原帖由 Deathno 于 2012-5-7 15:04 发表
楼主这样行么？？

ok传上来了，画的不好勿喷啊！！那个线条我是随心所欲的画的。我觉得方法还有很多只不过复杂程度不一样而已！！文件时5.0的

回答是肯定的；这样的设计在工艺上不可以的，也就是说没实用价值，能看不能用。设计不成功。废品一个。

gxh00001 · 发表于 2012-5-9 09:41

以19#之见，该如何改进三通的补强图，才能更符合工艺性呢

DragonQuest · 发表于 2012-5-10 01:15

继续围观。。。高手过招啊感觉是
