有个练习图不会画.求帮忙

xjc76137613 · 发表于 2012-3-22 15:12

fengb35187 · 发表于 2012-3-22 23:07

各有各的方法,择优而学之

sujianshui · 发表于 2012-3-23 08:55

方法很多总结下有，扫描混合，边界混合，可变剖面混合。。。

2076 · 发表于 2012-3-23 09:46

原帖由 BoYa_DIY 于 2012-3-17 16:25 发表

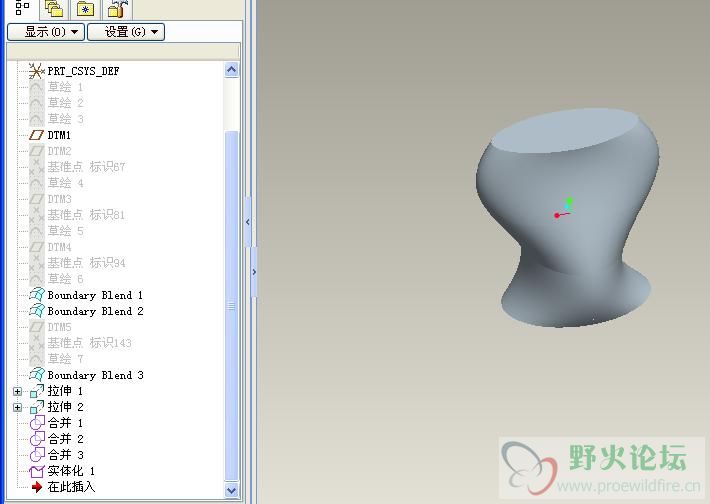

细看图纸的各尺寸要求.可以先作出上下两个截面的草绘,再建立相关的辅助平面和基准点,然后用样条曲线工具草绘出两条垂直方向的曲线.

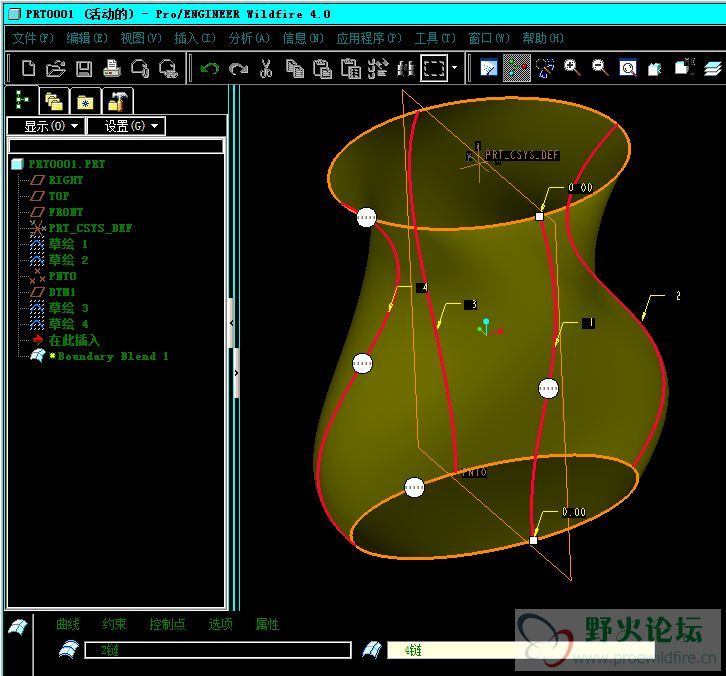

通过二分之一的边界混合来做,最后镜像\填充\合并\实体化

上练习的 PRT 文件, ...

严重同意

guy · 发表于 2012-3-24 09:27

受教了

xiaolianyi0922 · 发表于 2012-3-25 14:40

这个vss扫一下出来就好了，么必要边界混合

bhdxzhgy · 发表于 2012-3-26 18:49

我忘了对边界混合后做实体化了，难怪是片体呢，再来学习一下

qwerabcd · 发表于 2012-4-24 19:08

chlxml2010 · 发表于 2012-5-2 13:35

支持.....好方法

huchuan06 · 发表于 2012-5-2 15:11

人才很多啊
