这个这么画制图高手帮忙 cad pro 都可以谢谢了

bbskate · 发表于 2012-2-23 09:44

其实这个二维图标注有问题，前面那个20又不是标的直径。

古书生野火 · 发表于 2012-2-23 10:48

这个图楼主应该自己研究下，我也是新手，这个想想可以画出的！对自己更有帮助。想想圆弧可以有几种方法！

V-Leo · 发表于 2012-2-23 12:18

看不懂啊

维生素 · 发表于 2012-2-23 13:35

都知道野火论坛还不知道怎么画你逗我们大家玩呢？

iajiang521 · 发表于 2012-2-24 22:21

多想点命令吗这样太没构造了

281323523 · 发表于 2012-2-25 09:34

CAD制图

songjf86 · 发表于 2012-2-25 11:23

CAD 画图步骤

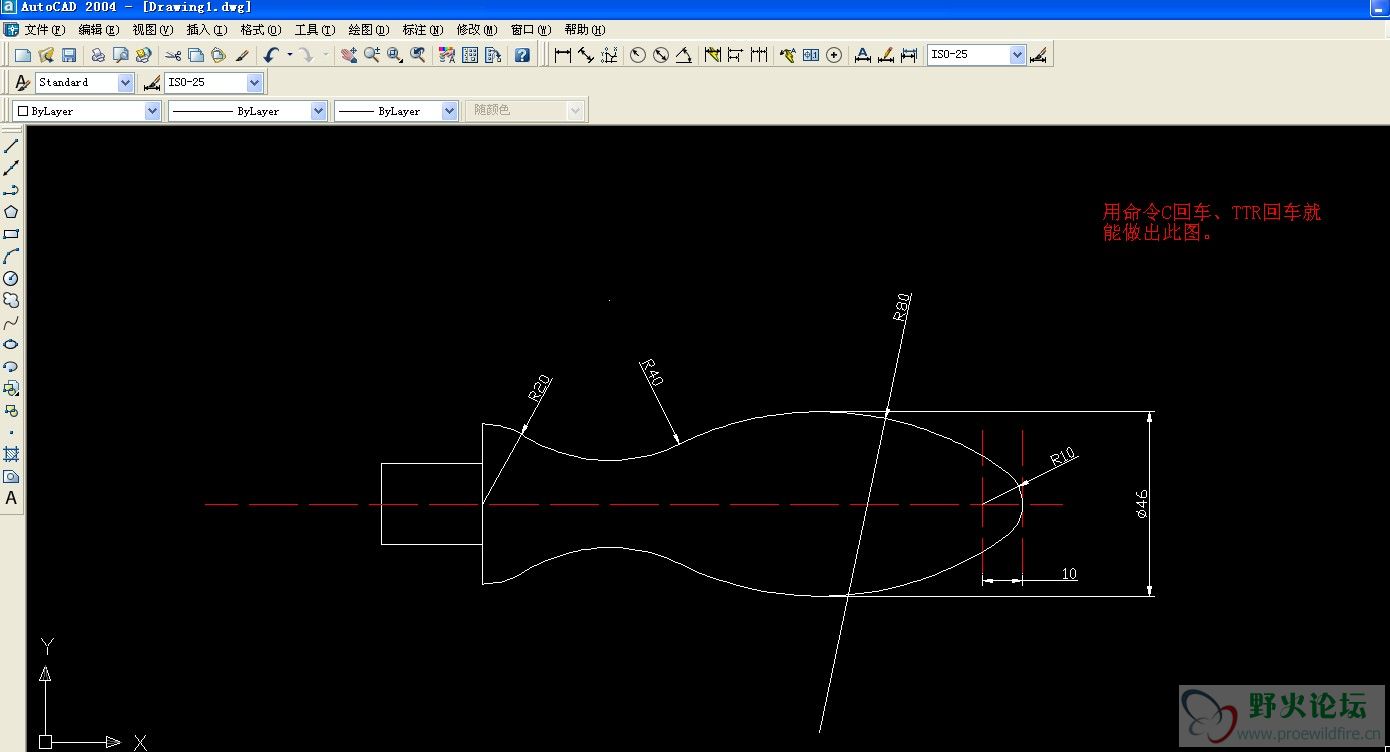

1 绘制中心线
2 绘制右侧R10圆
3 往上（下）偏移中心线距离23（46的一半）
4 用圆的相切相切半径命令绘制R80圆（与R10的圆以及偏移23的中心线做相切半径80）
5 用R10圆的竖向中心线往左偏移150（160-R10）以此制作左端20*25方形
6 以20*25方形右边竖线的中心为中心点绘制R20圆
7 用圆的相切相切半径命令绘制R40圆（与R20的圆以及R80做相切半径40）
8 修剪线条镜像
9 完成

songjf86 · 发表于 2012-2-25 11:27

原帖由 bbskate 于 2012-2-23 09:44 发表
其实这个二维图标注有问题，前面那个20又不是标的直径。

那本来就是个方的谁说那是圆柱的真晕！！！

苹果ss10 · 发表于 2012-2-25 13:30

我也会·····

我好像是小号 · 发表于 2012-3-3 23:19

我刚学....谢谢各位

....非常感谢
