请问这个手轮中的三个辐条用PROE怎么画

xtnbzone · 发表于 2011-9-4 17:20

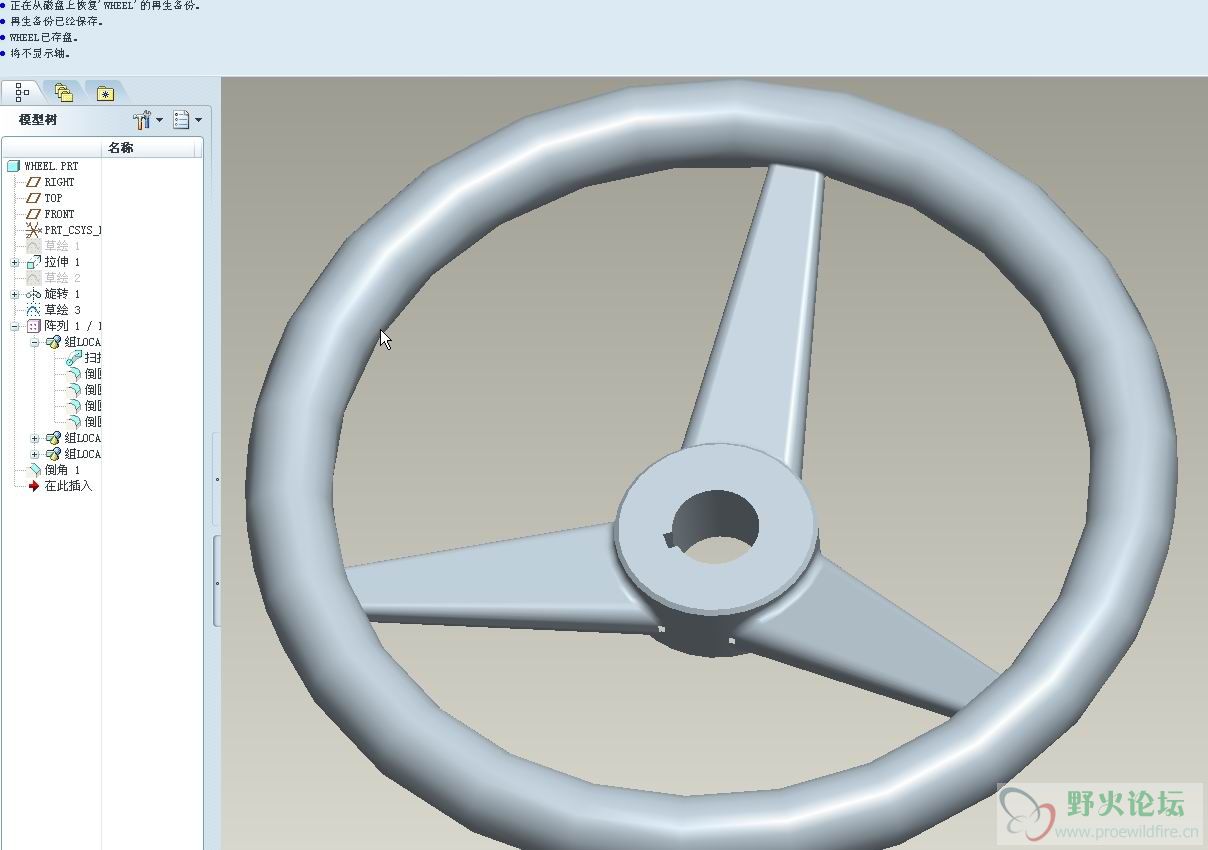

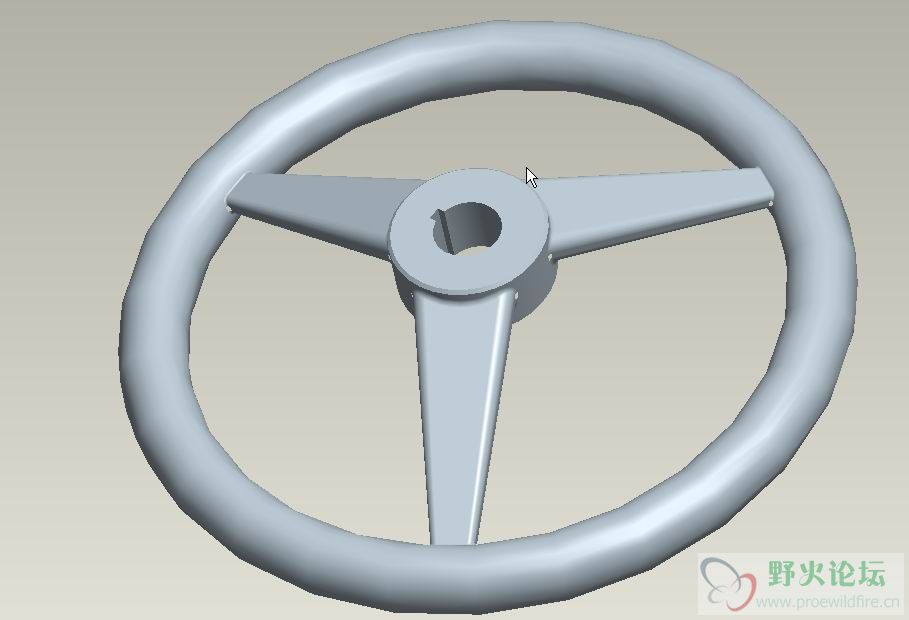

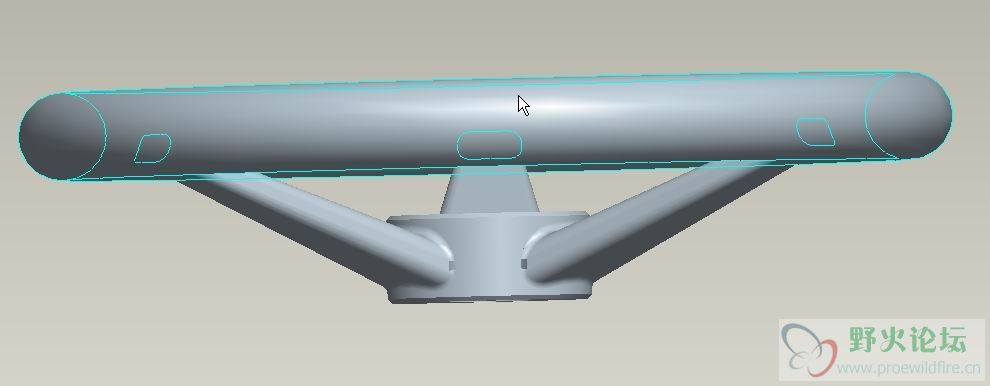

不好意思啊献丑了，拿出来我画的东东给大家看看，前面几位仁兄已经介绍了自己的画法，这个东西画法大体相同，区别也没那么多，
无非就是
      1. 先拉伸个中间的轴套，可以吧键槽直接拉伸出来
   2. 把手轮的外圈旋转出来，旋转的剖面决定了手轮外圈的形状，我直接用圆钢
   3. 画条轨迹线，轨迹线要深入轴套和手轮外圈内部
   4.. 扫描混合，选中刚才创建的轨迹线，插入剖面，连个剖面的大小根据你的实际情况定
5.. 筋建立好了之后进行倒圆角
6.. 把扫描混合和倒圆角特征建立各组，进行轴向阵列，ok  一个手轮就这样做好了

[ 本帖最后由 xtnbzone 于 2011-9-4 17:22 编辑 ]

c3683124 · 发表于 2011-9-5 11:20

曲面画的。。

cncpunch · 发表于 2011-9-5 19:09

你牛哦，不错不错，叫一起老师才，有PRT上传吗

chenfg0515 · 发表于 2011-9-5 19:16

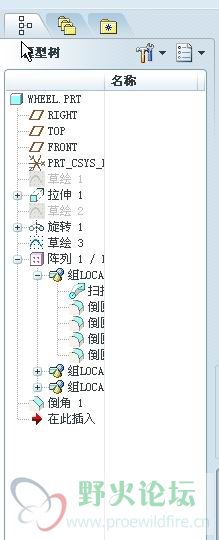

兄台可否贴出模型树，或者传个PRT，呵呵，谢谢了……

战国策 · 发表于 2011-9-5 21:04

就是来个模型树才对嘛！不还要赞个

chenfg0515 · 发表于 2011-9-6 16:03

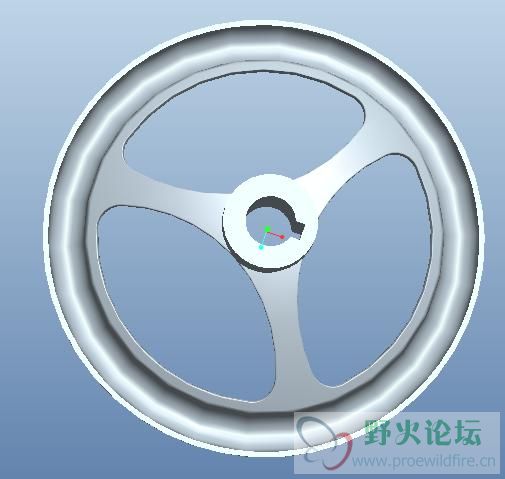

谢谢兄台，呵呵，但是与原图还是不太一样的，12楼的兄台画得有点像……

无忧无虑 · 发表于 2011-9-6 21:16

旋转就可以啊

sujianshui · 发表于 2011-9-7 11:19

差太多了

杏林皓月 · 发表于 2011-9-7 11:49

旋转，切孔，或者扫描混合，阵列……

chenfg0515 · 发表于 2011-9-8 08:15

兄台，可否上个模型树看看，或者传个PRT，你这寥寥几句……
