关于可变剖面扫描方向工具的问题，请高手来

sawyershai · 发表于 2011-7-17 23:10

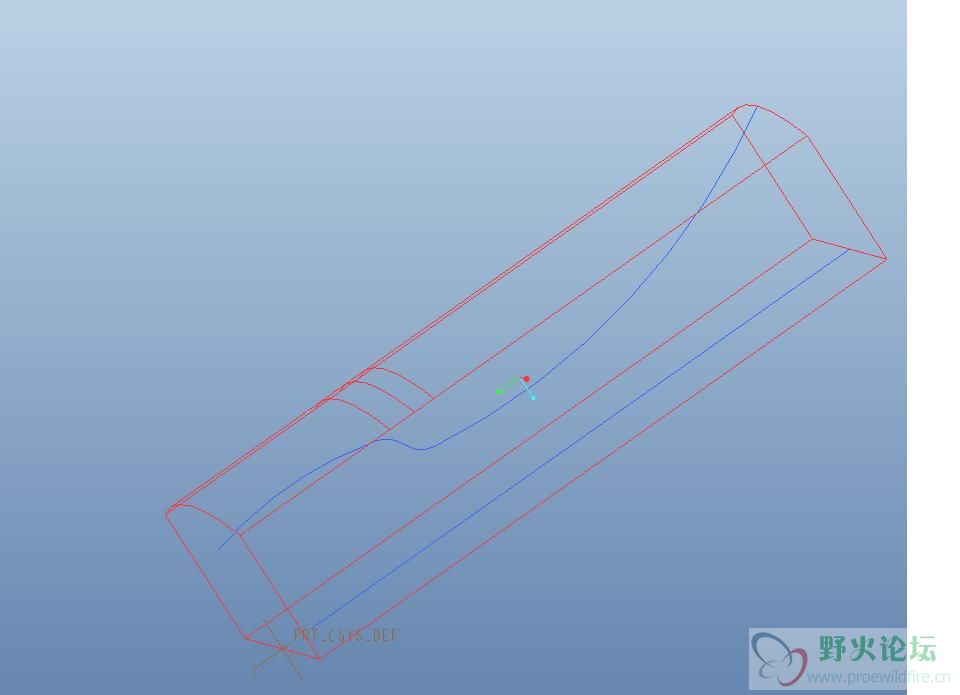

又做了一次还是不行！崩溃

sawyershai · 发表于 2011-7-17 23:22

你的图我看了，你的截面是方形的，我的截面有一个边是弧形，我用方形截面也能画出来，但是一用弧形截面就不行了

sawyershai · 发表于 2011-7-17 23:23

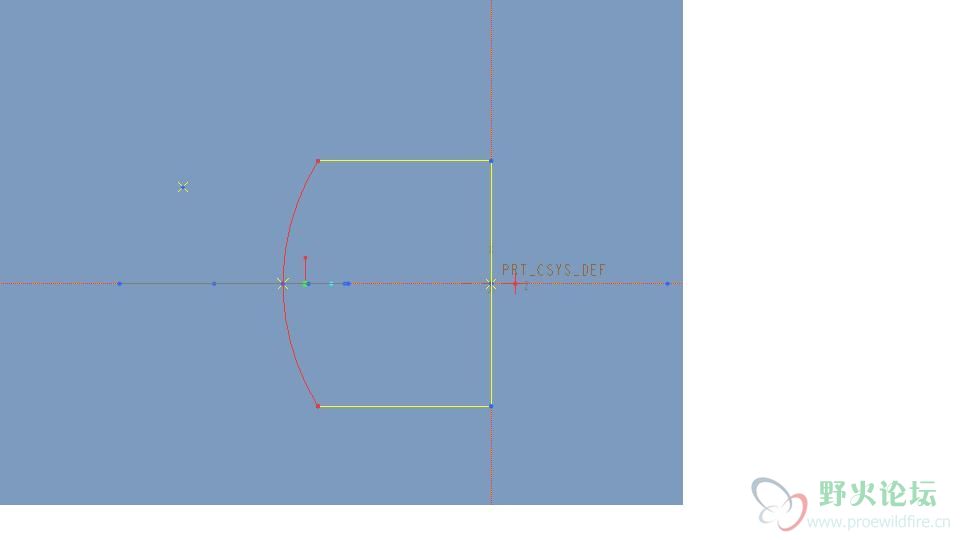

上图，我的扫描截面是这样的，有一个弧面，见红色一条

fsllo · 发表于 2011-7-18 09:44

你草绘的截面圆弧线段未与额外扫描的轨迹线端点重合（需要手动添加重合约束）

sawyershai · 发表于 2011-7-18 19:06

原帖由 liminghui 于 2011-7-18 09:44 发表
你草绘的截面圆弧线段未与额外扫描的轨迹线端点重合（需要手动添加重合约束）

截面圆弧已经和扫描轨迹端点重合了啊~我又试了一次还是不行，能否给个图例说明？谢谢

ahu009 · 发表于 2011-7-18 21:02

你的图形我看了一下，你改上面的直线为圆弧了，可是存在一个高度尺寸，虽然是个虚尺寸，但是这个尺寸是受两条曲线控制的，所以这个尺寸就和两个控制曲线冲突了，图形不能生成，你应该标注零件的宽度尺寸，图形就可以生成，这才符合你的造型要求。

[ 本帖最后由 ahu009 于 2011-7-18 21:03 编辑 ]

phwloveu · 发表于 2011-7-18 22:43

你那个扫描的方向错了，原点的那条线的箭头换到那条线的另一边就可以了。

phwloveu · 发表于 2011-7-18 22:48

扫描的起始端的原点线和和链的端点必须要在你画的界面的边界上，而你画的只有原点的那一端的端点在边界上，所以只按着原点那条线扫描。你把界面画在另一侧就可以了。

yqikai · 发表于 2011-7-19 20:04

你丢失了PTC最重要的
参数关联

必须约束到链上去

creopro2011 · 发表于 2011-7-19 20:31

看好软件提示
