PROE 布局(LAYOUT) 的运用教程（3-1）

野火

PROE布局这一块，也算是设计中的一个有力的工具，特别是在一些大型设计场合，它配上其它的一些工具如骨架、主模型等，可以很好的管理数据，优化设计流程。但是这个功能好像除了ICAX曾有一篇帖子讨论总结外，没有什么地方有过一点好的资料。因此，我花了好多时间专门研究了一下这个工具，总算小有心得，特在此分享，期望对朋友们有点帮助。

布局功能模块
布局，是一种在“布局”模式下创建的用于以概念方式记录和注释零件和组件的二维草绘。是实体模型的一种概念块图表或参照草绘，用于建立尺寸和位置的参数和关系，以便于成员的自动装配或数据传递。布局与工程图类似，但它不是精确比例的绘图，而且与实际的三维模型几何不相关。
PTC的布局模块为Pro/NOTEBOOK，如果要使用符号、修改绘图设置文件、修改文本或创建表等等，需要有Pro/DETAIL许可,如果要使用接口功能，需要有Pro/INTERFACE许可。

布局用途

布局以参照基准的形式提供用于尺寸和全局放置约束的全局关系，从而满足目的要求。先用布局来建立参照、基准平面、轴、坐标系和点的存在。然后，在设计和装配零件时，Pro/ENGINEER就会识别对应于布局中所建立参照基准的存在。例如，当两个零件参照同一个参照轴时，Pro/ENGINEER就知道将这些轴对齐。当两个零件参照同一个参照基准时，Pro/ENGINEER知道将这些曲面对齐。建立这些参照便于装配，同时在修改零件细节时保留设计意图。

Pro/ENGINEER会将布局中创建的草绘几何和注释保存在一个布局文件里。用户通过布局来创建、保存和获得参照信息（全局参数和基准）。
在PTC的官方文件中，创建布局的用处有四：
•为元件零件开发包络或基本的零件几何
•定义零件之间的装配点和放置关系
•确定关键设计参数之间的配合、大小和其它关系
•将组件作为一个整体加以记录
而对我们的实际用处，概括起来讲，有两个：自动装配和参数传递。

创建布局

1. 选择“文件”>“新建”>“布局”并输入布局名。“新建布局”对话框出现。
2. 要使用现有格式，请检索已有的格式。否则，需要指定新布局的方向和大小。
3. 单击“确定”。进入布局界面。
布局界面与工程图界面相似，工具栏也差不多。实际上布局界面就是一个简化了的工程图界面，很多操作与工程图里的是一样的，这里就不详述了。布局里可以自己绘制草图，也可以读入DWG、DXF文件，这样，就可以把二维CAD软件绘制的设计草稿、设计布局等转入PROE中使用。

自动装配的原理

Layout实现自动装配的原理是在布局文件中绘制一些必要的基准元素（基准平面、基准轴、基准点、坐标系），并分别赋予它们唯一的命名，再将要相互装配的两个零件声明到这个布局文件里，把两个零件里要重合/对齐的基准元素都命名为布局文件里的基准元素的名字，装配时，系统发现两个零件都声明到同一个布局文件时，就自动检查是否存在三个相同的基准名（两个零件各一个、布局文件中一个），如果有，即提示可以自动装配，如果接受自动装配，则系统将两个零件中的同名基准对齐/重合,成为一个约束。当两个零件具有足够的约束时，相互位置就确定了。图示如下：
注：要启用自动装配需要将配置文件里的auto_assembly_with_layouts设置为YES。

创建装配用基准

   这里说的基准指可用于自动装配的布局元素，它包括基准平面、基准轴、基准点、坐标系这四种，它们的创建如下：
基准平面：插入----拔模平面(WF:插入---绘制基准---平面)----选取两点----输入此平面的名称，因布局是二维图，对于基准平面的显示，是在边上显示的，且红、黄两面都可见。
基准轴：插入----拔模轴(WF:插入---绘制基准---轴)----选取两点----输入此轴的名称。
基准点：插入----基准----点(WF:插入---模型基准---点---点)----选取一点----输入此点的名称。
坐标系：插入----基准----坐标系(WF:插入---模型基准---坐标系)----选取一点----输入此坐标系的名称。
以上这四种基准用于自动装配，装配的原理如前文所述。注意，输入名称时，系统不自动检查是不是输入了重复名称，如果有几个基准都用了同一个名称，其实际作用与只有一个基准一样。

野火

数据传递原理：

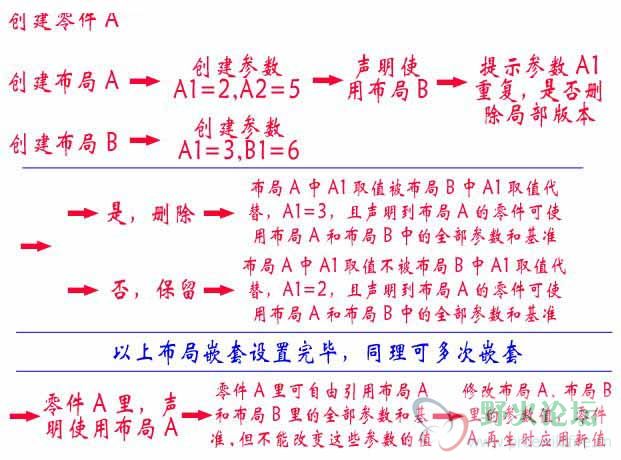

Layout实现数据传递的基本原理是在布局里创建参数，再将零件声明到布局，然后在零件的关系或计算里调用布局里创建的参数名，以此实现用布局参数去控制零件。要注意的是，这种传递是单向的，即只能从布局传给零件，而不能反向，也就是要修改的话，只能到布局里去修改参数值。布局也可声明到另一个布局，即可以嵌套布局，在布局A中声明使用布局B，则布局B成为布局A的父布局。如果父子布局里有相同的参数名，则声明时会提示是否删除此参数的局部版本，如删除，则此参数在子布局里的实际取值被父布局里的值取代，如保留，则此参数在子布局里的取值和在父布局里的取值是相互独立的。如果一个零件声明到子布局，则此零件里可使用此子布局和它的所有父布局里的参数和基准。图示如下：


创建参数

参数类型有四种：整数型、实数型、字符型、布尔型。创建过程相同：高级----参数----创建----选取参数类型-----输入参数名-----输入参数值，OK创建成功。(WF：工具----参数----进入参数编辑器内设置)

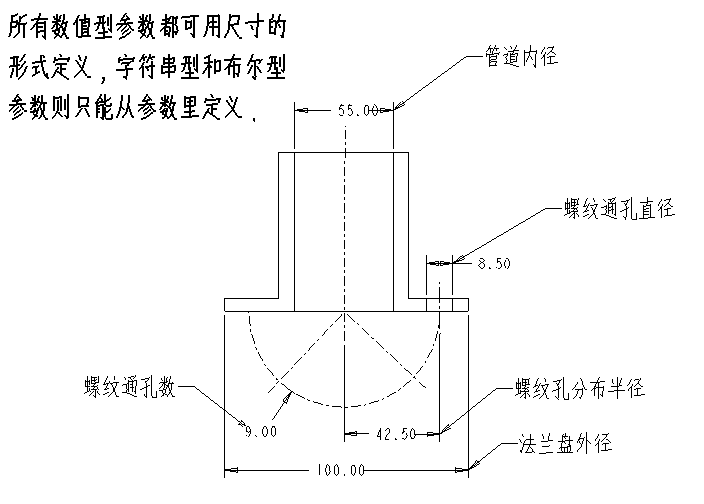

另外，对实数型参数，也可用尺寸的方式创建，见下图。布局里创建的尺寸，都以参数的形式存在，其创建过程为：插入----尺寸----新参照(或另两种参照方式)----选取参照----输入尺寸名(也就是参数名)----输入尺寸值(也就是参数值)。
用尺寸方式创建的参数，可以直接用选取尺寸名点右键---名义值进行修改，也可以用“高级”----“参数”----“修改”----选取参数名----输入新值的方式修改(WF：工具----参数----进入参数编辑器内修改)，而非尺寸方式创建的参数，只能用后一种方式修改。
上节可知，布局可以嵌套使用，嵌套后，要定义新参数，需要注意：
子布局里的参数称为局部参数，父布局里的参数称为全局参数，如果要定义一个局部参数，要在最下层的子布局里定义；如果要定义一个全局参数，要在最上层的父布局里定义；要把一个子布局里的局部参数改成全局参数，则需要重新声明并删除此参数的局部版本。
下两图参考：

野火

参数表

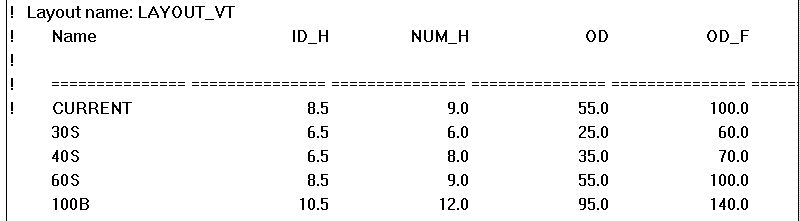

参数创建后，每一个参数都有一个确定的取值，这个值是参数的当前值。 Layout里可以为参数准备多个取值，根据实际需要确定使用哪个取值，对这种多个取值的管理，Layout使用一种叫“参数表”的数据表来管理。创建参数表过程：先创建参数，再“高级”----“参数”----“参数表”----“增加参数”----系统列出所有已定义的参数，在要加入参数表里的参数名称前打上勾----“完成”----“编辑”----进入编辑器界面------按照每一行为一个参数取值配置的方式输入所有的参数取值，注意每一行的第一列输入的是这一个参数取值配置的命名，这个命名将在后面调用---编辑完后关掉编辑器，参数表即创建完成。(WF：工具----参数----进入参数编辑器内设置参数----编辑器内“参数”菜单---参数表)
由上可知，参数表里的每一行是一种参数配置方式，如何根据实际需要调用特定的参数配置方式呢？“高级”----“参数”----“参数表”----“应用集”----系统列出参数表里已定义的所有配置名，选取需要的那个配置名即可。(WF：工具----参数----进入参数编辑器内设置参数----编辑器内“参数”菜单---参数表)
Layout里的参数表与零件里的族表看起来一模一样。但是，在同一个装配体里，可通过调用族表里的实例名来装配入多个不同的实例，而Layout参数表的配置名却不可同样操作，因此，在同一个装配体里，不能用参数表来实现装入多个不同的参数配置实例。……比较郁闷，期待改进！
说明一下：参数表只是把一些常用的参数配置以表的形式进行管理，并非定义了参数表后，参数就只能取表中的值了，还是可以直接修改参数的值的，不过修改的只是当前值，不会影响参数表里的值。
参考下两图：

野火

布局声明

创建布局后，要用“声明”使其与其它布局或模型关联起来，布局的内容才能起作用。
在布局A里声明：“布局”----“声明”---选取布局B。（布局B成为布局A的父布局）。
在零件A里声明：“零件”----“声明”----“声明放置”----选取布局A。
在组件A里声明：“组件”----“设置”----“Declare”----“声明放置”----选取布局A。
(WF:“文件”----“声明”)
一个子布局可以声明到多个父布局里，一个零件（组件）也可声明到多个布局里，但是，要注意的是，布局声明是不可循环声明的，即：ABCA或ABA这样的声明是不可以的。
组件如果带有骨架，那么，组件声明到布局A则其骨架也必须声明到布局A，
声明放置之后，布局里的参数即可在零件或组件里引用，父布局里的参数也可在子布局里引用，而零件或组件里的基准要与布局里的基准关联起来，还需要通过“声明名称”设置。
声明名称：“声明”----“声明名称”----选取模型里的基准平面/轴/基准点/坐标系/特征平面----输入布局里要与之关联的基准平面/轴/基准点/坐标系/基准平面的名称。说明一下：如果声明时选的是特征平面，则声明后系统自动以“通过此平面”的方式创建一个以声明时指定的名称命名的基准平面；如果是在组件里声明名称，则声明时所使用基准平面、基准轴、基准点、坐标系都要是组件级特征，而不能用元件里存在的那些基准元素，组件里声明名称也可以用特征平面，同样是声明后自动创建一个组件级基准平面。
以上的这种声明名称的方式称为显式声明，显式声明名称要注意：模型里的同一个元素（基准平面/特征平面/轴/基准点/坐标系）只能声明到布局里的一个基准名上，布局里的一个基准名也只能声明到模型里的一个元素上，也就是，只能是一对一，不允许一对多、多对一的情况！
然而在实际中，比如装配螺钉时，我们需要多对一和一对多的声明，这时可以采用表声明。
表声明：“声明”----“表”----“修改”----进入编辑器，输入表声明内容----输入结束，关闭编辑器---OK，声明完成。
表声明的内容：
零件A有基准面DTM1,DTM2,轴A_1,A_2,A_3,A_4,A_5,布局A里有基准面Mplane,基准轴Axis1,Axis2，假如需要的是这样对应：DTM1或DTM2对应Mplane，轴A_1是一个大孔的轴线，它要对应Axis1，A_2,A_3,A_4,A_5是大孔周边的四个均布的小孔轴线，它们要对应Axis2，构成的各对应组合为：DTM1-Mplane,A_1—Axis1,A_2—Axis2，这一个组个把零件A装到另一个零件上，DTM2—Mplane,A_2—Axis2 DTM2—Mplane,A_3—Axis2   DTM2—Mplane,A_4—Axis2   DTM2—Mplane,A_5—Axis2这四个组合用来把螺钉装到零件A上,则零件A里的声明表内容如下：
DTM1=Mplane,A_1=Axis1,A_2=Axis2
DTM2=Mplane,A_2=Axis2
DTM2=Mplane,A_3=Axis2
DTM2=Mplane,A_4=Axis2
DTM2=Mplane,A_5=Axis2
注：以上内容每一行是一个对应组合，也就是是一个装配约束组合，一行确定一个安装位，第一行把零件A与另一个零件装上（一个面重合，两个轴对齐），二到五行每一行装一个螺钉到零件A上（一个面重合，一个轴对齐）。
自动装配时，优先装配显式声明的内容。
