工程图显示问题(中心圆显示问题)

黄贝贝

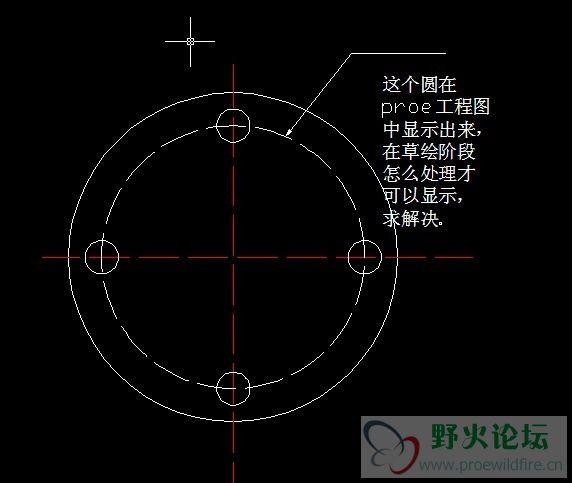

图示工程问题如何解决，麻烦大佬们帮助哦。proe草绘阶段已经把那个圆构造线了，但在工程图模块却不显示。prt文件已经上传。

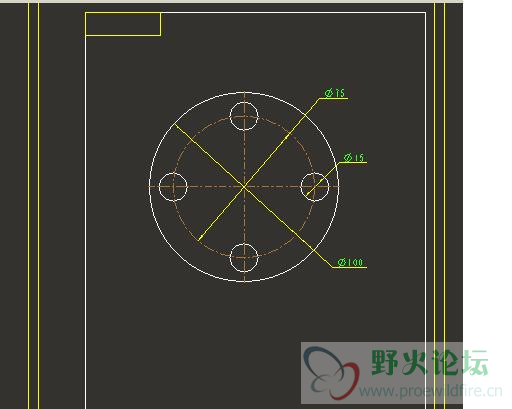

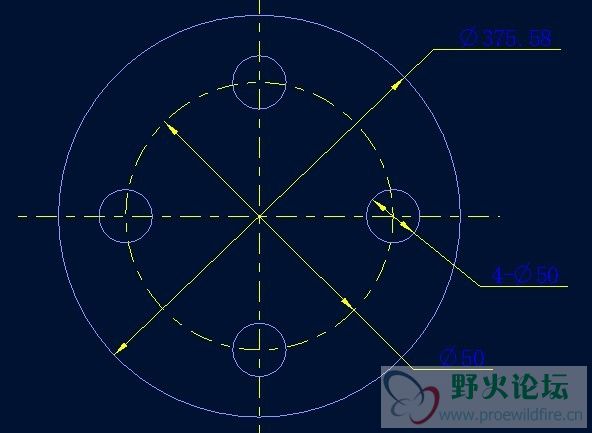

本问题8楼和9楼两种解决方案都可以。8楼的问题我在11楼上传图片详细解释，望大家共同进步。个人觉得8楼方法好些。感谢野火。本问题告终 求助人胡文昌

[ 本帖最后由 黄贝贝 于 2011-6-18 00:46 编辑 ]

zhou331

工程图进入草绘模式，选择此圆作参照，再草绘个圆即可。

ch3508

建模草绘中的构造线在工程图中应该是显示不出来的吧，
我都是在工程图中画圆，再改线型为中心线即可

[ 本帖最后由 ch3508 于 2011-6-16 16:10 编辑 ]

黄贝贝

移动视图的时候那个草绘圆不同步，这个也麻烦啊。一旦比例修改那个圆不发生变化

黄贝贝

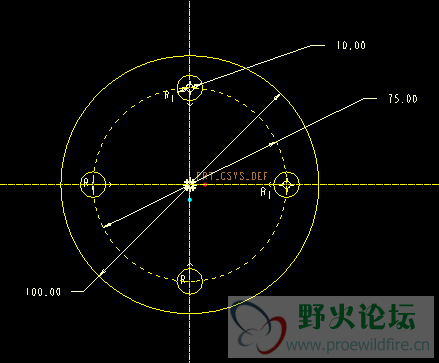

工程图模式下那个圆不显示啊，怎么参照啊。

oneandtwo

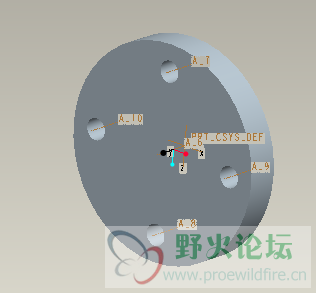

如果你想要的是中心线，四个孔改成轴阵列，然后再显示出中心线即可

sunyanwei

是这样吗

good0311

在工程图里做圆，做圆的时候“一定”要选“构造圆”就是那个“点”构成的圆（可以避免因视图不是一比一而出现标注尺寸不对的问题），做好圆后，选上这个圆，点工具栏的“编辑”菜单，找到“组'"这个选项选择和视图相关。（可以解决移动视图，此圆不跟着移动的问题。）PROE5.0里点右键可以找到这个命令。

tfx

孔生成的方式是用轴阵列，便可解决这个问题。
不然在工程图模式下自己画个圆，然后改下线型

野火

工程图中中心圆的显示方法及需要注意的设置
http://www.proewildfire.cn/thread-10974-1-1.html
