您好，我想问下，如我要画的是1/2“-UNC的螺纹，那螺纹底孔该多大呢？

tyzhlhc

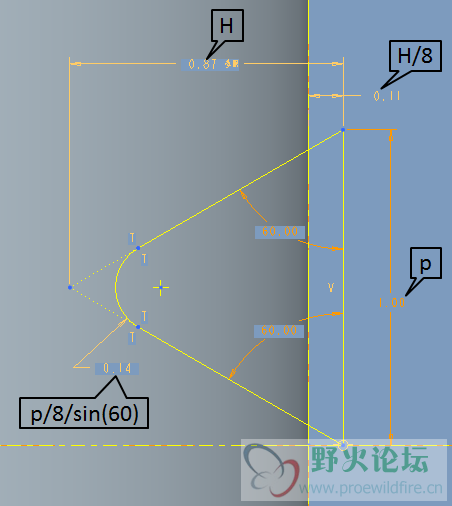

看了很多教程画螺纹都是先找出中径，再根据螺距画出原始等边三角形，并放置在中径上，再根君标准螺纹尺寸细化螺纹截面形状。我自己画的螺纹都是根据螺距和大径（内螺纹则是小径），再按照标准螺纹尺寸画出截面，就是比第一种画法少了查中径的步骤，这样不知道是不是规范画法，有跟我一样画法的同学没。附上以下是示意图（p表示螺距），希望对大家有帮助，没有帮助也不要吐槽呀，哈哈：

tyzhlhc

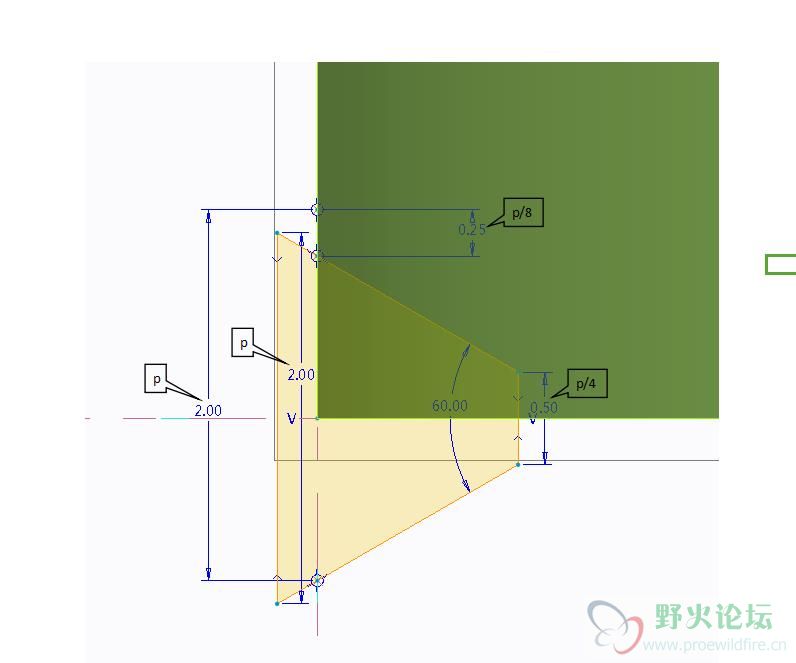

原始三角形为等边三角形的标准螺纹，用螺旋扫描命令来画，还可以像图片这样画截面，这是我个人总结的画法，欢迎各位大神指教。
