请问谁知道怎么用PROE图出这个图

hxy369 · 发表于 2011-2-25 16:43

回楼主,当时画了就没保存,需要的话空了再画给你吧
另:论坛消息不是用来交流的

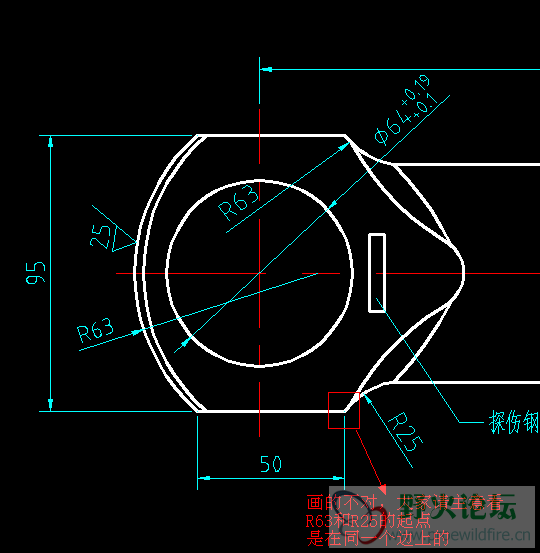

你那2D图的确有些问题的4.0的

drw0004.drw.zip (304.81 KB, 下载次数: 5)

prt0004.prt.zip (171.62 KB, 下载次数: 5)

prt0003.prt.zip (126.74 KB, 下载次数: 1)

[ 本帖最后由 hxy369 于 2011-2-25 19:14 编辑 ]

lihoubao2161 · 发表于 2011-2-27 09:50

11#你什么时候有时间啊快救命啊

lihoubao2161 · 发表于 2011-2-27 10:14

请看

hxy369 · 发表于 2011-2-27 12:04

CAD图上来

lihoubao2161 · 发表于 2011-2-27 12:17

在此先谢了

zhenzhucaiyi · 发表于 2011-2-28 14:27

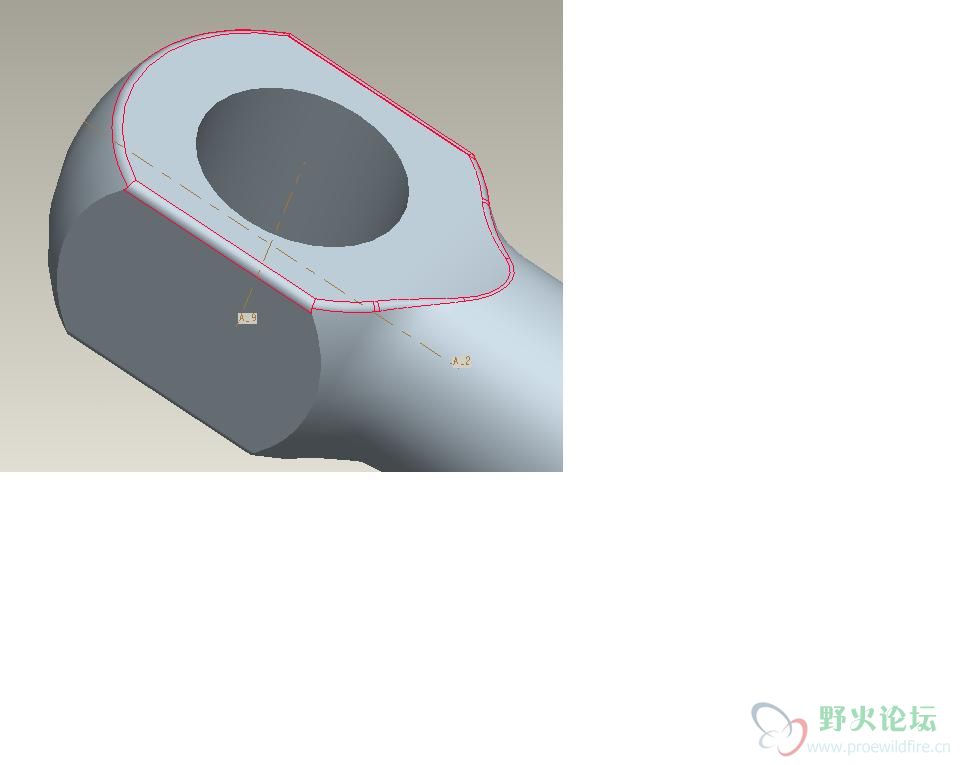

这个我只有使用了拉伸和倒圆角的命令就画出来了不过要耐心点。可PRO的附件传不上来。发个图片吧。拉伸的时候就画好了R75的弧就可以了。

[ 本帖最后由 zhenzhucaiyi 于 2011-2-28 14:40 编辑 ]

wgping7984 · 发表于 2011-2-28 18:42

这个不怪你，图没有表示清楚

wuxush · 发表于 2011-2-28 19:57

不错学习了我花时间画出来

lihoubao2161 · 发表于 2011-3-1 13:44

在这里先给大家道歉，2D图纸可能的确存在问题，我请好多高手来画这图，不管用什么软件都无法画出与2D图纸相符的3D图形,先感谢大家对我的帮助，在此我用一种变半径倒角的方法将此图画出（与2D图纸不是完全相符），如有不足之处请大家指出来共同学习共同进步。

lihoubao2161 · 发表于 2011-3-1 13:50

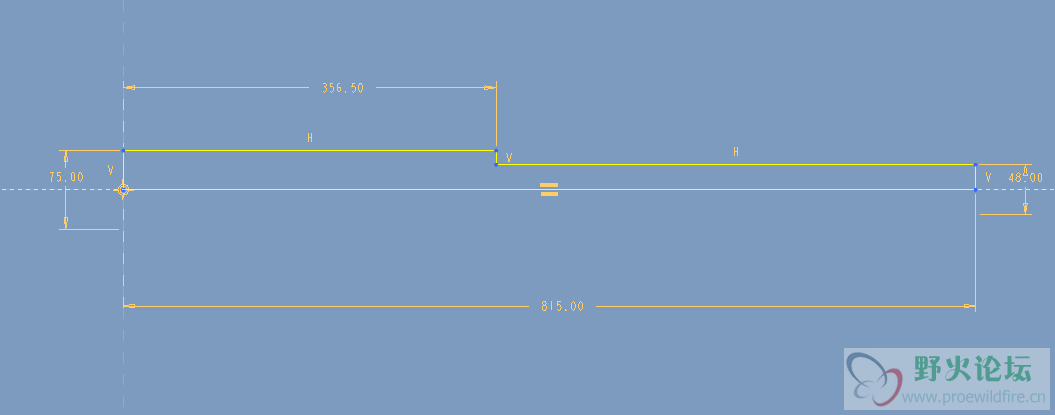

选着FRONT面，进入草绘，见图
