请问谁知道怎么用PROE图出这个图

lihoubao2161 · 发表于 2011-2-22 13:19

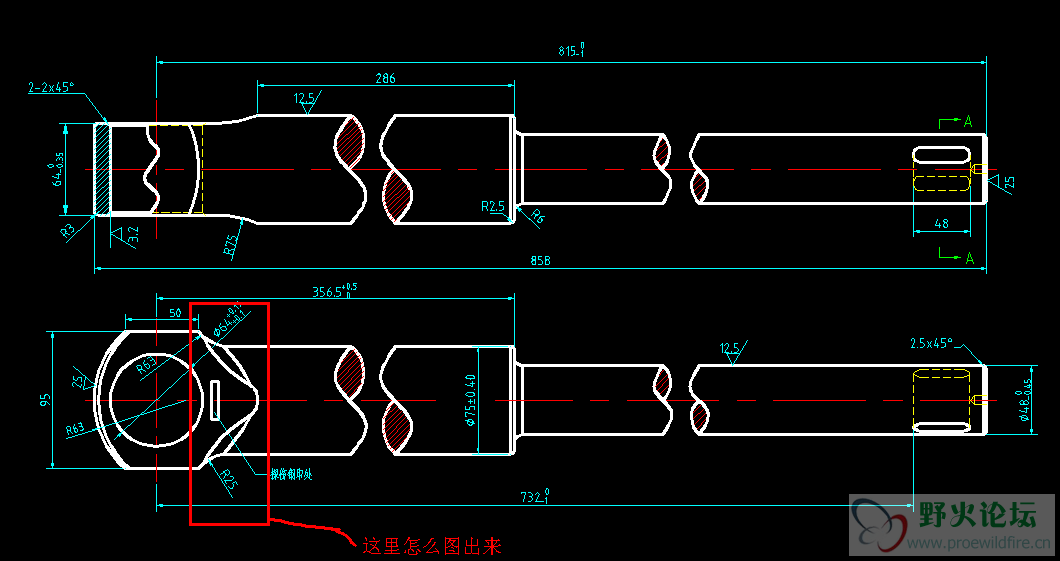

谁能用PROE图出这个图，最主要的是倒 R63 和 R25 的圆弧

hxy369 · 发表于 2011-2-22 19:03

后面是旋转的,端部是拉伸的

[ 本帖最后由 hxy369 于 2011-2-22 19:27 编辑 ]

显示全部楼层 · 发表于 2011-2-22 19:15

提示: 作者被禁止或删除内容自动屏蔽

lihoubao2161 · 发表于 2011-2-23 08:07

我的QQ838885797 2#的好象以画出来了可是有细节方面看不清能不能把你画好的传给我看看谢了

fuji_tong · 发表于 2011-2-23 17:02

原帖由 lihoubao2161 于 2011-2-22 13:19 发表
谁能用PROE图出这个图，最主要的是倒 R63 和 R25 的圆弧

其实很简单的，就是一个球头然后四个面分别进行切割罢了！

窗外有蓝天 · 发表于 2011-2-24 18:26

高手，又学习了

菲自由 · 发表于 2011-2-24 19:46

呵呵，学习一下，哈哈

lihoubao2161 · 发表于 2011-2-25 07:58

怎么没人把解题的过程写出来啊

zhou331 · 发表于 2011-2-25 11:39

就图纸来说，连接处的圆弧，有两个尺寸限制了，而且是两个方向的尺寸，最重要的还是圆弧尺寸，极难把握，，如果只为了出图的话，可以把那个R75圆弧先不算，标注的时候修改即可，如果说为了出实际比例的模型，，我觉得，用曲面造型都有点困难。我昨晚上试了2小时。。。

lihoubao2161 · 发表于 2011-2-25 14:30

我也用好多种方法画了这个图，可怎么都画不出来，假如领导高兴起来了叫我把它画成三维的那我就死定了，有没有高手能把解题的详细过程写出来。
有意得请加我QQ838885797
