这曲线是在草绘下怎么实现的?

hehaihang123 · 发表于 2010-6-21 16:43

另外，那个切点并不是在那条水平线上，你打开“草绘”“参照”看看就知道了，水平线上的点实际上是做面是构建线段的一个端点。真正的切点在上面。

xuyindun · 发表于 2010-6-21 16:58

原帖由 hehaihang123 于 2010-6-21 16:43 发表
另外，那个切点并不是在那条水平线上，你打开“草绘”“参照”看看就知道了，水平线上的点实际上是做面是构建线段的一个端点。真正的切点在上面。

那怎么来实现参照尺寸刚是图示的值呢?

hehaihang123 · 发表于 2010-6-21 18:07

原帖由 xuyindun 于 2010-6-21 16:58 发表

那怎么来实现参照尺寸刚是图示的值呢?

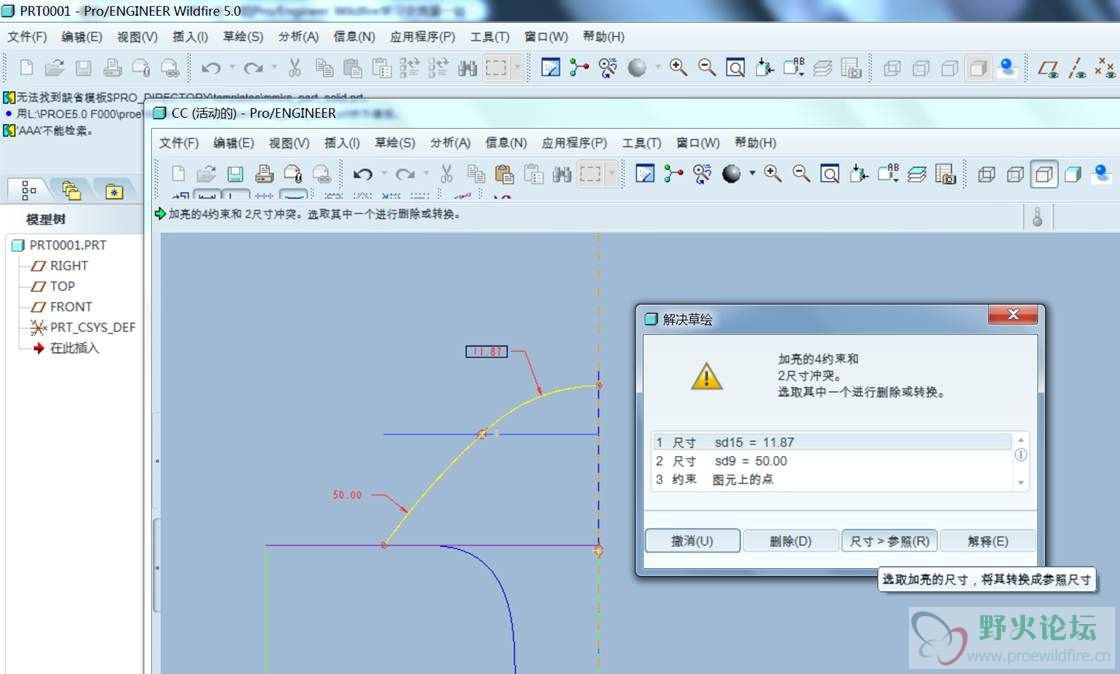

在端点出分别作R50和R11.87的圆弧，约束R50的圆通过那条水平线上的参考点，再约束上面做的两条圆弧相切。
最后约束R11.87的圆弧的圆心落在那条竖直的轴上，这样就会提示你尺寸冗余，此时只需把11.87的尺寸做参考尺寸即可。
我的是5.0，其他版本的稍有差异。

hehaihang123 · 发表于 2010-6-21 18:16

当然也可以反过来，那个R11.87的圆弧的尺寸先不要标注，其他的按步进行，当把R11.87的圆弧的圆心约束到竖直轴线上后，反过头再尝试标注R11.87的圆弧的尺寸，此时11.87的数字自然就会出来。实际上当把R11.87的圆弧的圆心约束到竖直轴线上后，再加上前面的约束，上面的圆弧的半径已经是唯一的了，你仔细计算一下。

xuyindun · 发表于 2010-6-21 18:22

原帖由 hehaihang123 于 2010-6-21 18:16 发表
当然也可以反过来，那个R11.87的圆弧的尺寸先不要标注，其他的按步进行，当把R11.87的圆弧的圆心约束到竖直轴线上后，反过头再尝试标注R11.87的圆弧的尺寸，此时11.87的数字自然就会出来。实际上当把R11.87的圆弧的圆 ...

谢谢你详细的解答....

ljypump · 发表于 2010-6-21 21:22

2楼说的是对的，同意2楼看法.

lesliecen · 发表于 2010-6-24 10:30

学习一下
