PROE4.0 结构分析实例1

easylife0224 · 发表于 2010-3-3 16:43

自从proe到4.0版本，才感觉其Mechanica模块很好用。这是我们实际项目中的一个分析模型，抛砖引玉！！！

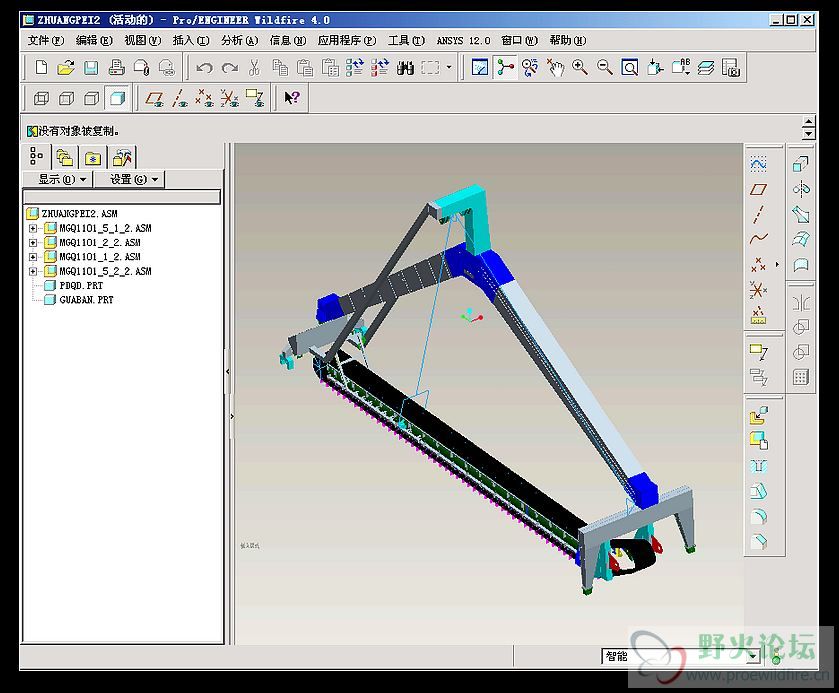

几何模型

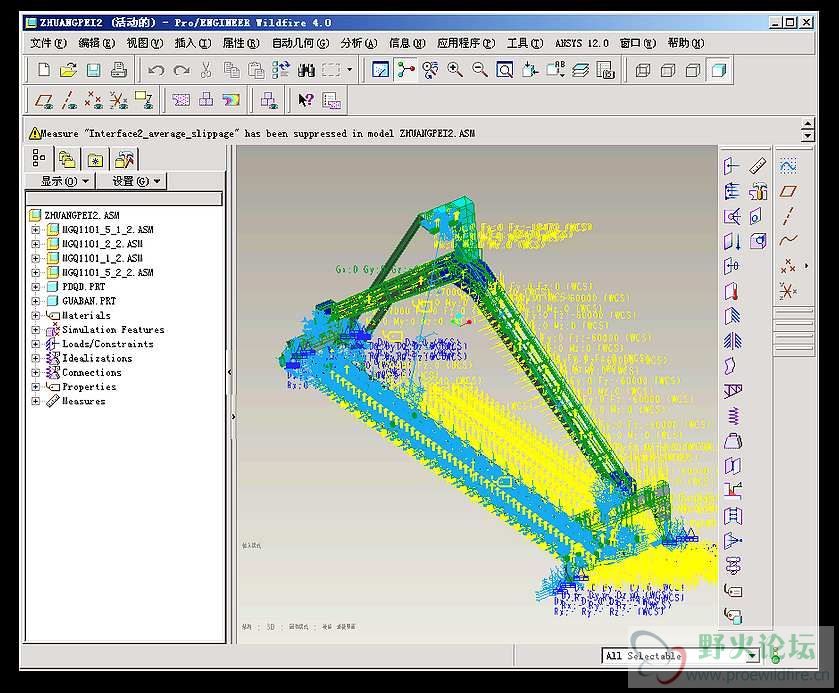

有限元模型

位移云图

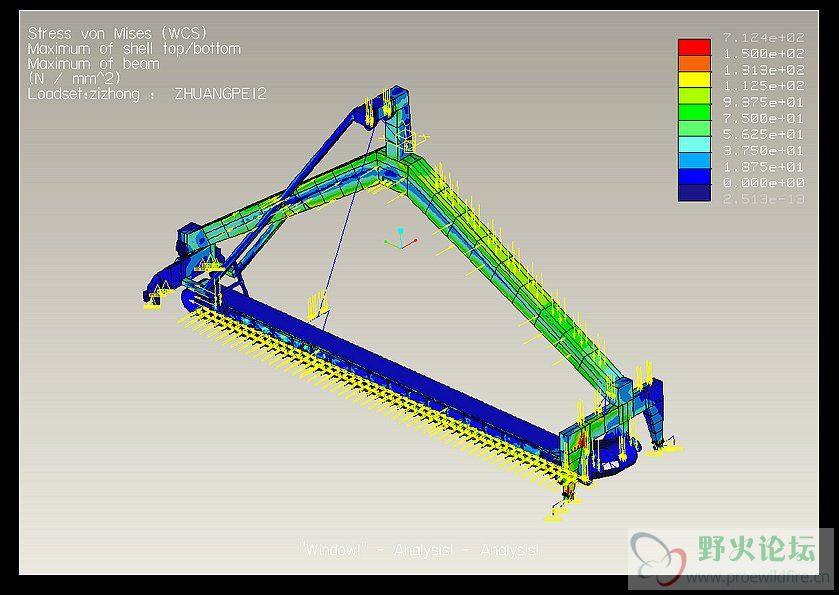

应力云图

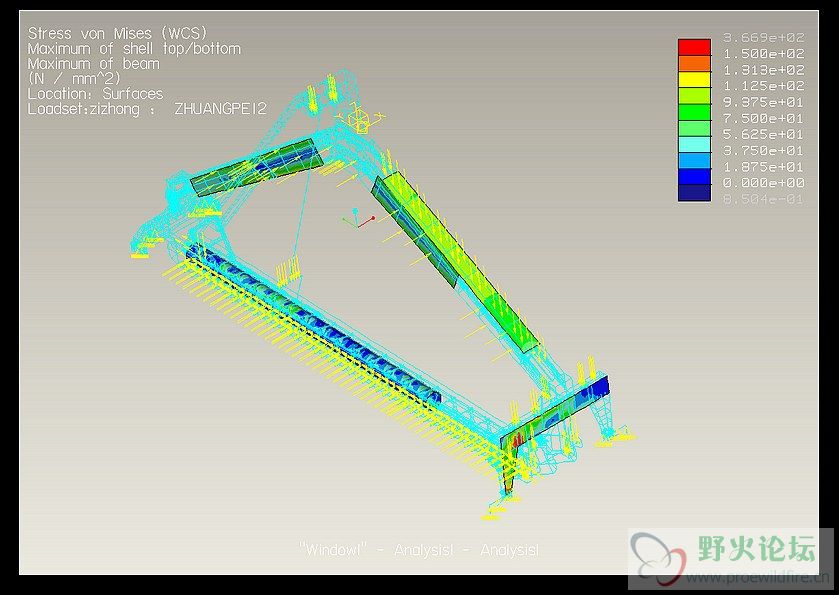

某些面的应力云图

dreamless · 发表于 2010-3-3 17:20

兄弟，厉害，能否传一下模型

zydxdx · 发表于 2010-3-3 18:20

做结构分析只用专业软件ansys

smy986 · 发表于 2010-3-4 21:55

强，什么时候我也用PROE 结构分析

shejixiaoshe · 发表于 2010-3-5 09:35

强烈建议楼主把模型上传上来学习一下

easylife0224 · 发表于 2010-3-5 11:23

这个模型还是不要分享吧，因为结构的几何尺寸和板厚都已经在模型中了。信息实在是太多了。请谅解。

搞分析，主要是扩展思路，不必求真模型。

[ 本帖最后由 easylife0224 于 2010-3-6 16:10 编辑 ]

kjw-88 · 发表于 2010-3-5 15:52

給我發一個謝謝樓主`578971164@qq.com

显示全部楼层 · 发表于 2010-3-6 11:49

提示: 作者被禁止或删除内容自动屏蔽

easylife0224 · 发表于 2010-3-6 16:11

不好意思呀，我收回原来的话。

jacolau · 发表于 2010-3-9 08:41
