手机结构设计之普通屏与触摸屏讲解及结构设计要点（绝对实用）

显示全部楼层 · 发表于 2009-7-10 21:10

提示: 作者被禁止或删除内容自动屏蔽

i_cansee · 发表于 2009-7-12 23:05

顶一下

i_cansee · 发表于 2009-7-12 23:05

呃，，，再顶一下

dofeelme · 发表于 2009-7-14 09:31

顶！真的很需要这种高级的经验知道！

naruto429 · 发表于 2009-7-15 15:53

当然顶。
不顶才怪。

jb88cn · 发表于 2009-7-16 21:04

把最后续帖整理后发上来给大家！
请大家多多支持和关注，我的帖。

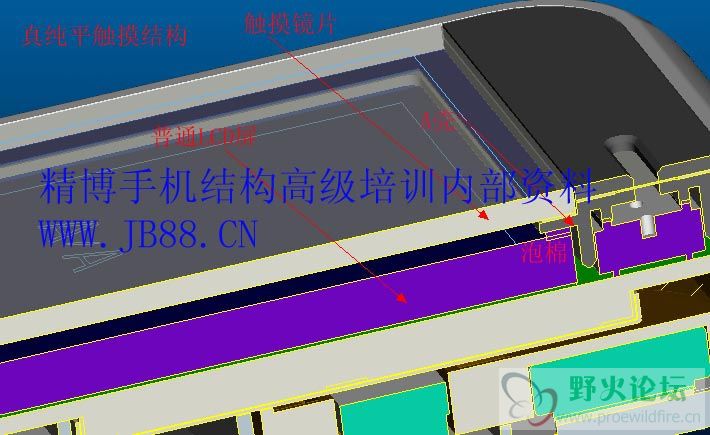

三、真纯屏触摸结构：触摸镜片+双面胶+面壳+泡棉+普通LCD屏
设计要点：
A、面壳视窗开口比LCD屏的AA区单边大0.80-1.0
B、触摸镜片丝印线比普通LCD屏的AA区单边大0.3-0.50

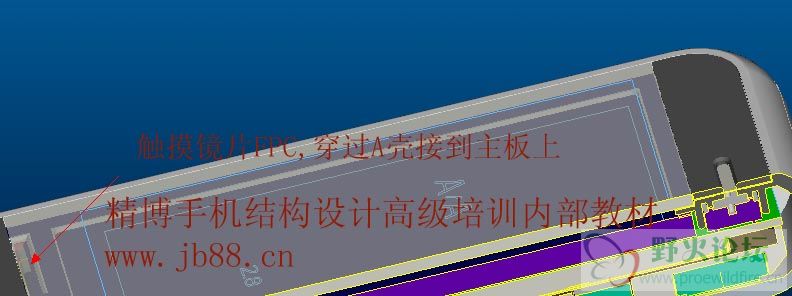

C、触摸镜片厚最少1.20，常见1.50，1.60，电路通过FPC连接到主板上。
D、双面胶厚0.15
E、 A壳压屏的胶位厚度最少0.60，常见0.80-1.00
F、泡棉常用厚度：自由高度0.50，工作高度0.30


jb88cn · 发表于 2009-7-16 21:39

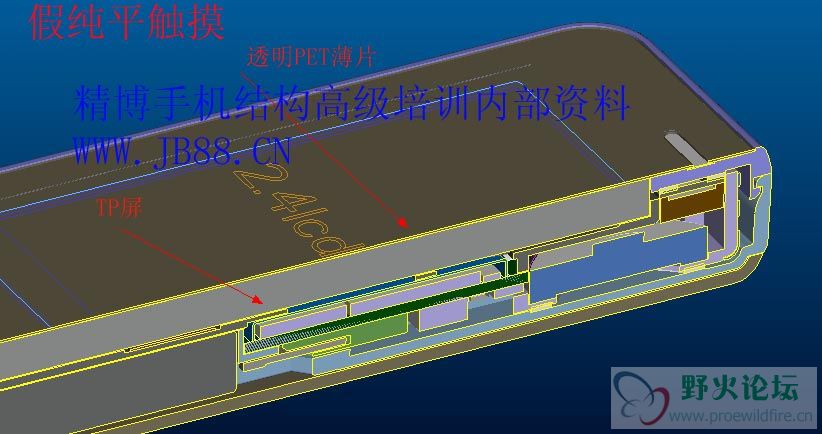

四、假纯平触摸结构：透明PET薄片+双面胶+面壳 +TP屏（触摸镜片+LCD屏）。
设计要点：
A、PET薄片丝印线比TP屏的AA区单边大0.30
B、PET薄片厚0.2，比大面低0.05-0.10
C、双面胶厚0.15
D、PET薄片与触摸屏间隙0.20

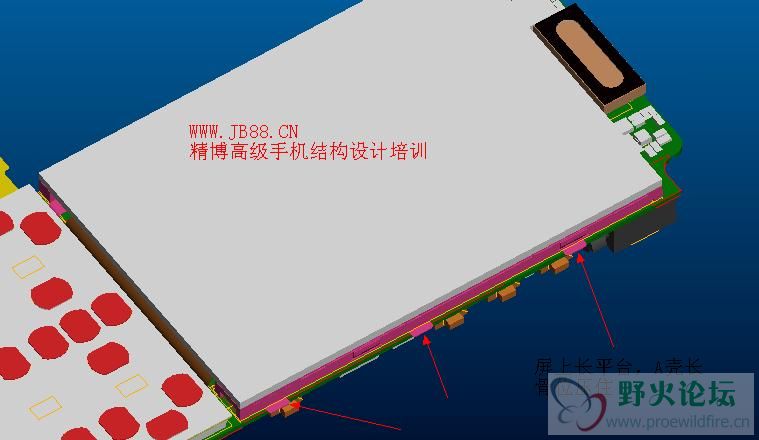

E、A壳最好长骨位顶住触摸屏(触摸屏两侧做平台)。

jb88cn · 发表于 2009-7-16 21:45

大家多顶顶！
你的支持是我发帖的动力！
附件太大，无法上传。
要的朋友可加我QQ；413763676

[ 本帖最后由 jb88cn 于 2009-7-16 21:53 编辑 ]

XY226688521 · 发表于 2009-7-16 23:01

我想问下
完整产品的设计过程，是从ID造型开始的，接着由MD开始，那么这个过程是哪个重要些呢

hycad · 发表于 2009-7-17 09:53

原帖由 XY226688521 于 2009-7-16 23:01 发表
我想问下
完整产品的设计过程，是从ID造型开始的，接着由MD开始，那么这个过程是哪个重要些呢

每个过程都很重要，手机设计是一系统工程，虽然比不上造飞机，但是牵涉到很多人员的相互配合，当然。山寨类型的手机除外。
