在此论坛上很少有人发技术教程贴了,为了抛砖引玉,本人特发此贴,希望更多的高手出来为大家提供一些实用的资料。
希望大家多顶顶。
本人结构设计多年,曾在设计公司做手机MD主管,现亲自全职带学生.
也希望与大家一起交流, 能帮助更多的兄弟们。

QQ:  413763676

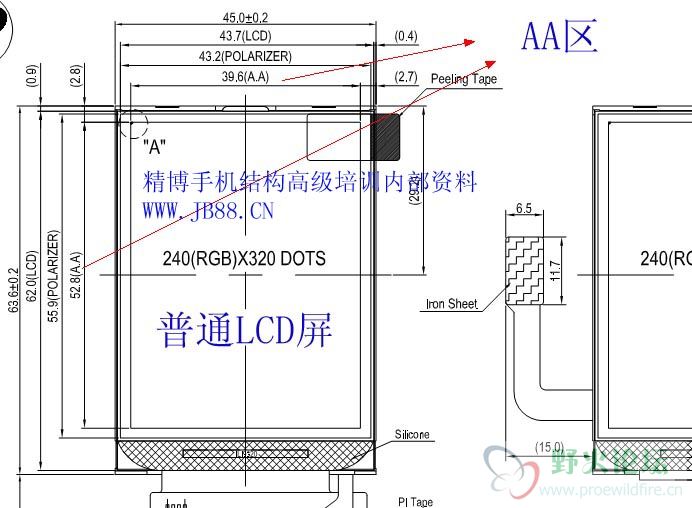

普通LCD屏介绍:

普通LCD屏就是不带触摸的屏,老式手机及诺基亚大部分手机用的就是这种屏,没有触摸功能。
AA区:活动区域,也就是有效的显示区域。
VA区:视角区域,也就是最大显示区域。
两者关系:VA>AA,一般单边约大于1.00MM。
常见规格有很多种:如1.75英寸,2.0英寸,2.2英寸,2.4英寸等
补充一点:2.0英寸就是指LCD屏的AA区的对角线的长度是2.0英寸长的。


评分

参与人数 1威望 +1 金钱 +4 收起 理由
野火 + 1 + 4 感谢分享

查看全部评分

4

主题

33

回帖

1

威望

实习生

Rank: 1

积分
41
 楼主| 发表于 2009-7-3 17:25 | 显示全部楼层
再来
TP屏介绍:

TP屏又叫触摸屏,是在普通的LCD屏上贴加了一块触摸镜片,由FPC连接在普通屏或者主板上。
TP屏AA区:触摸屏的活动区域,也就是触摸屏的有效显示区域。
TP屏VA区:触摸屏的视角区域,也就是触摸屏的最大显示区域。
LCD屏AA区:普通LCD屏的活动区域,也就是普通LCD屏的有效显示区域。三者关系:TP屏VA>TP屏AA>LCD屏AA

常见规格有很多种:如假2.0英寸真1.75英寸,假2.2英寸真2.0英寸,假2.4英寸真2.2英寸,假2.6英寸真2.4英寸等
补充一下:
假2.0英寸就是指TP屏的AA区的对角线的长度是2.0英寸长的。
真1.75英寸就是指LCD屏的AA区的对角线的长度是1.75英寸长的。


4

主题

33

回帖

1

威望

实习生

Rank: 1

积分
41
 楼主| 发表于 2009-7-3 17:28 | 显示全部楼层
接着来

一、普通屏结构:
屏镜片+双面胶+面壳+泡棉+普通LCD
设计要点:
A、
面壳视窗开口比LCD屏的AA区单边大0.80-1.0

B、
镜片丝印线比LCD屏的AA区单边大0.30-0.50

C、
镜片厚度不少于0.70,常用0.801.0

D、
双面胶厚0.15

E、
A
壳压屏的胶位厚度最少0.60,常见0.80-1.00

F、
泡棉常用厚度:自由高度0.50,工作高度0.30

4

主题

33

回帖

1

威望

实习生

Rank: 1

积分
41
 楼主| 发表于 2009-7-3 17:33 | 显示全部楼层

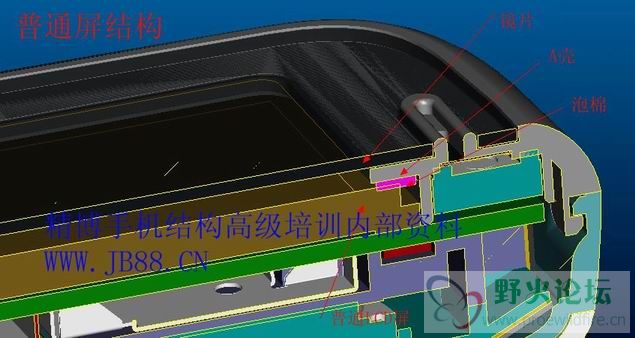

普通屏结构3.jpg 接上贴的图片来了!

4

主题

33

回帖

1

威望

实习生

Rank: 1

积分
41
 楼主| 发表于 2009-7-3 17:35 | 显示全部楼层
又来了!
二、 普通触摸屏结构:
面壳+泡棉+TP屏(触摸镜片+普通LCD屏)
设计要点:
A、A壳视窗开口比TP屏的AA区单边大0.30
B、A壳压屏胶厚最少1.0,常见1.20
C、泡棉常用厚度:自由高度0.50,工作高度0.30


4

主题

33

回帖

1

威望

实习生

Rank: 1

积分
41
 楼主| 发表于 2009-7-3 17:40 | 显示全部楼层

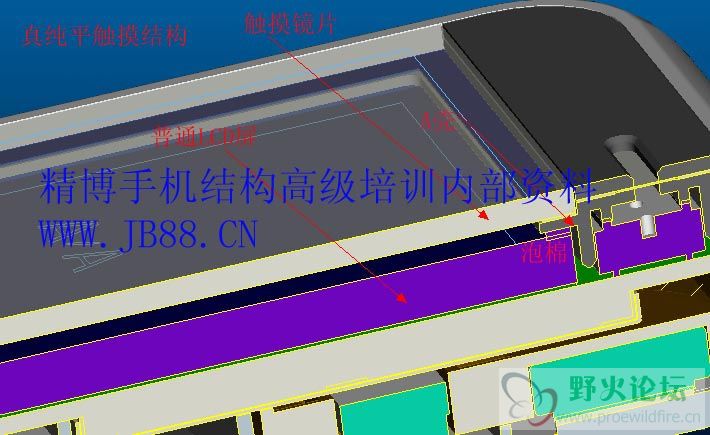

三、真纯屏触摸结构:
触摸镜片+双面胶+面壳+泡棉+普通LCD屏
设计要点:


还有:真纯平触摸,像IPHONE

设计要点:大家顶我就发
