[原创] proe 自动布线教程

[复制链接]

2

主题

64

回帖

16

威望

助工

Rank: 2

积分
107
 楼主| 发表于 2009-6-13 23:05 | 显示全部楼层
STEP8
在3D模型中导入逻辑关系

2

主题

64

回帖

16

威望

助工

Rank: 2

积分
107
 楼主| 发表于 2009-6-13 23:11 | 显示全部楼层

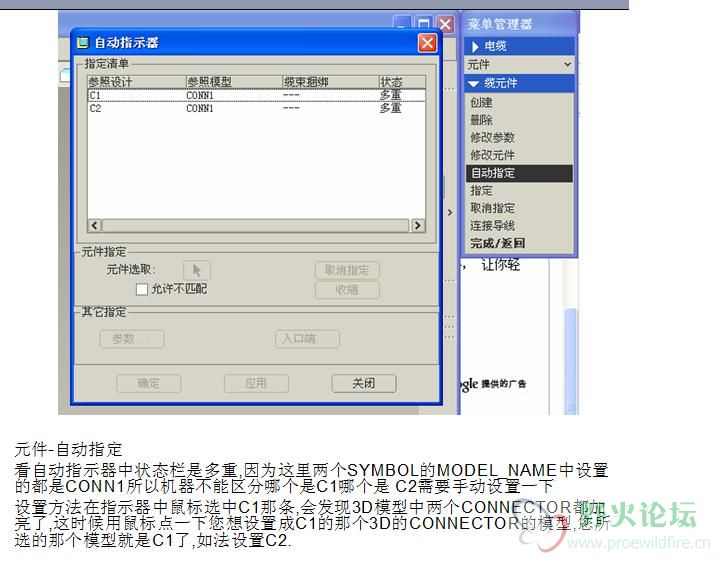

STEP9
指定连接器

2

主题

64

回帖

16

威望

助工

Rank: 2

积分
107
 楼主| 发表于 2009-6-13 23:23 | 显示全部楼层
STEP10
网络路径

2

主题

64

回帖

16

威望

助工

Rank: 2

积分
107
 楼主| 发表于 2009-6-13 23:29 | 显示全部楼层
STEP11
自动创建导线

2

主题

64

回帖

16

威望

助工

Rank: 2

积分
107
 楼主| 发表于 2009-6-13 23:32 | 显示全部楼层

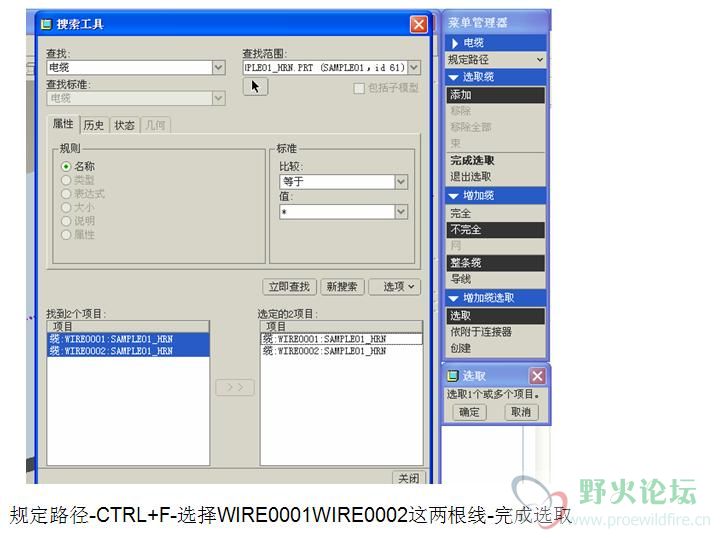

STEP12
选取要自动布的线

2

主题

64

回帖

16

威望

助工

Rank: 2

积分
107
 楼主| 发表于 2009-6-13 23:35 | 显示全部楼层
STEP13
如果前面的工作都正确的话状态应该是这个样子的
下面就是自动布线啦

2

主题

64

回帖

16

威望

助工

Rank: 2

积分
107
 楼主| 发表于 2009-6-13 23:37 | 显示全部楼层

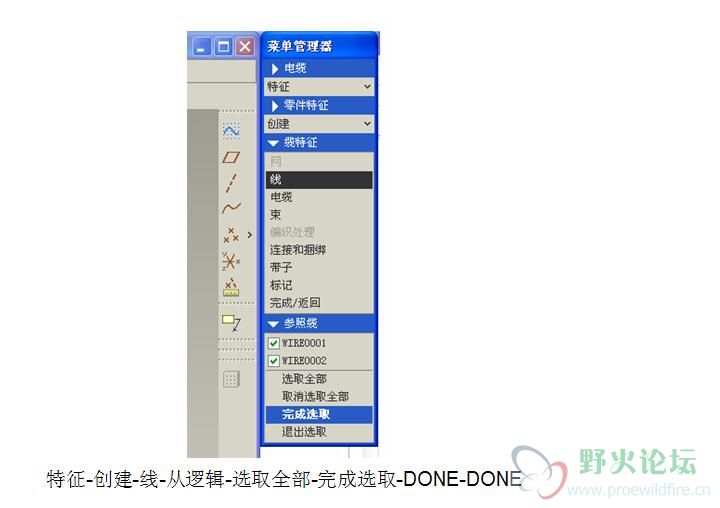

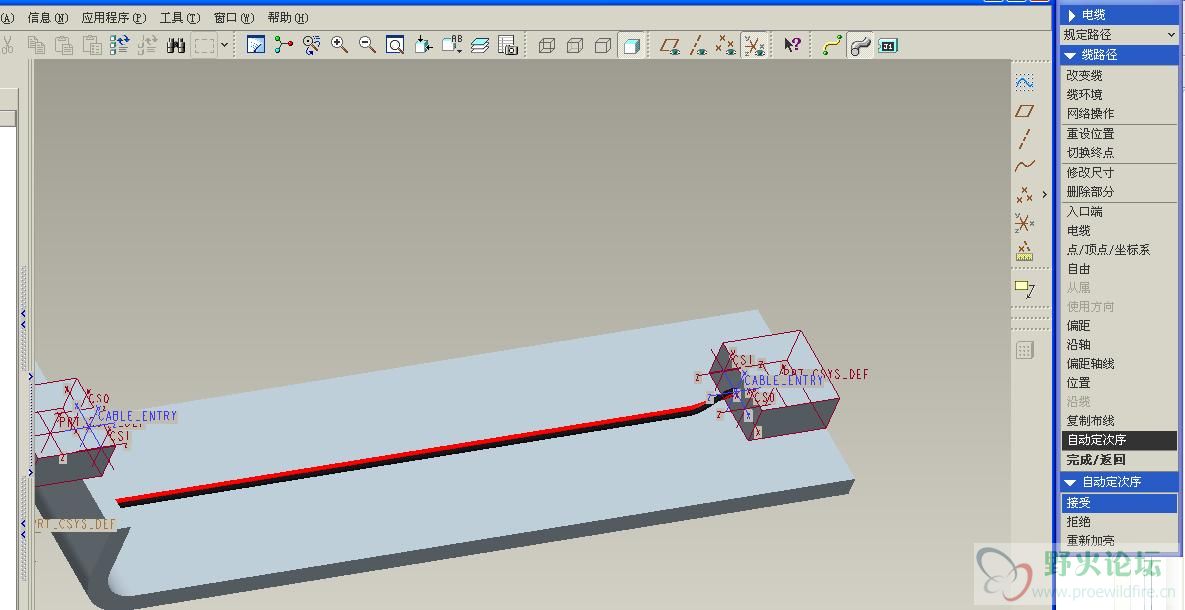

STEP14
自动定次序-接受
自动布线就完成了

2

主题

64

回帖

16

威望

助工

Rank: 2

积分
107
 楼主| 发表于 2009-6-13 23:39 | 显示全部楼层
原文件1

1.rar

69.2 KB, 下载次数: 427

2

主题

64

回帖

16

威望

助工

Rank: 2

积分
107
 楼主| 发表于 2009-6-13 23:41 | 显示全部楼层
原文件2
请把以上两个文件解压缩到一个文件夹里
以上就是自动布线的一个小流程了
我是一边做一边贴的战线有点长
不过确实挺累人的

2.rar

59.32 KB, 下载次数: 420
