proe 自动布线教程

real998 · 发表于 2009-6-13 22:07

闲来无事给大家发个自动布线的小教程
1.下面的附件是CONNECTOR SYMBOL 和 wire spool

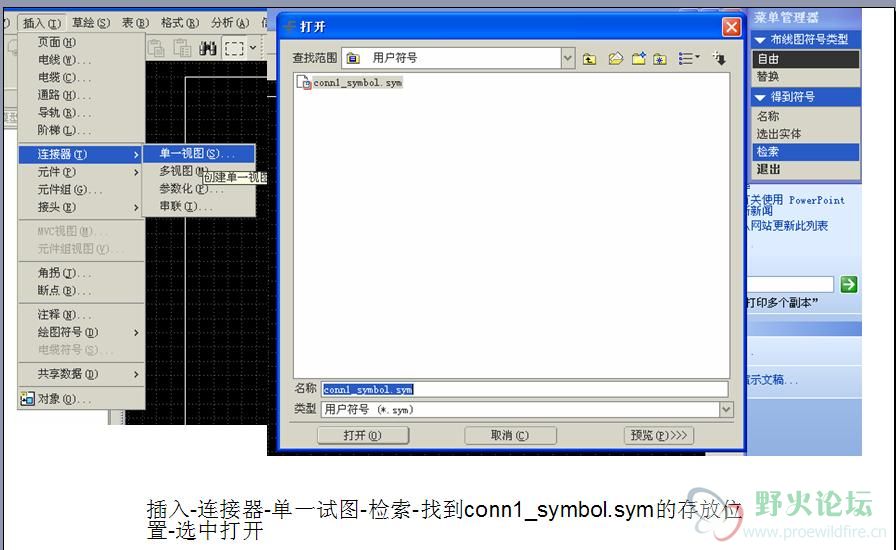

2.图片STEP1是如何插入CONNECTOR SYMBOL的

real998 · 发表于 2009-6-13 22:13

STEP2.如何设置CONNECTOR元件参数
简单的说了一下,我会把我画的上传然后大家看看我怎么设置的,COPY就行,

real998 · 发表于 2009-6-13 22:19

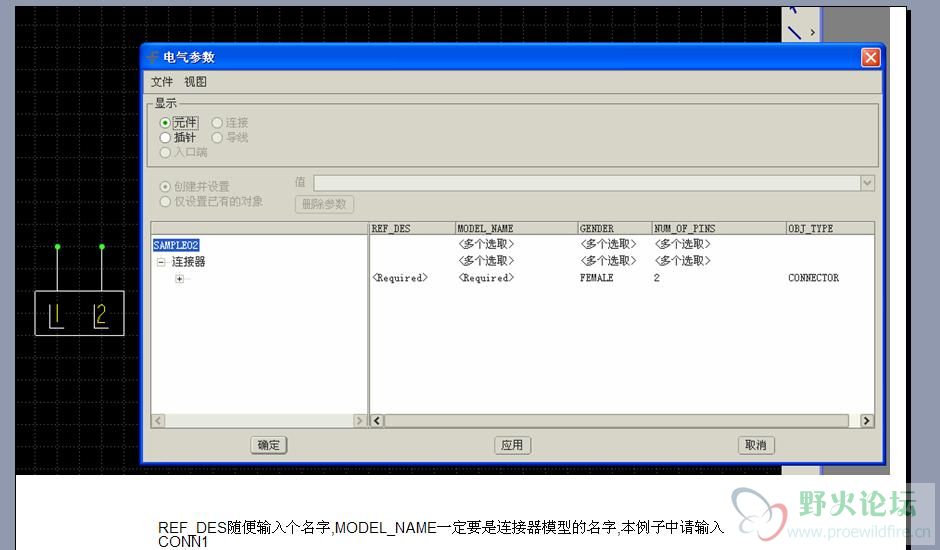

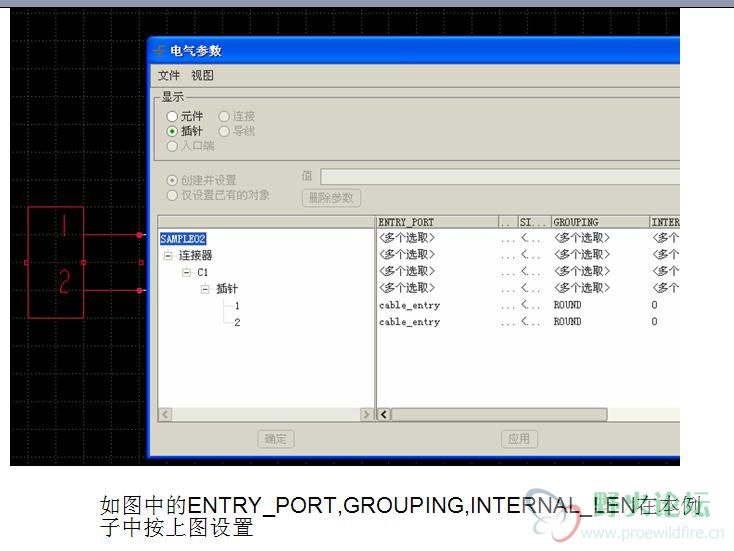

STEP3插针参数设置,图中3个参数为必须设,其他的参数可以根据不同的用途和标准自行设置

野火 · 发表于 2009-6-13 22:19

还没完吧，发完了再加分

real998 · 发表于 2009-6-13 22:23

step4如上法再插入一个CONNECTOR SYMBOL
图中的线下面会讲到如何画
请注意两个CONNECTOR SYMBOL的REF_DES是不可以设置一样的

real998 · 发表于 2009-6-13 22:30

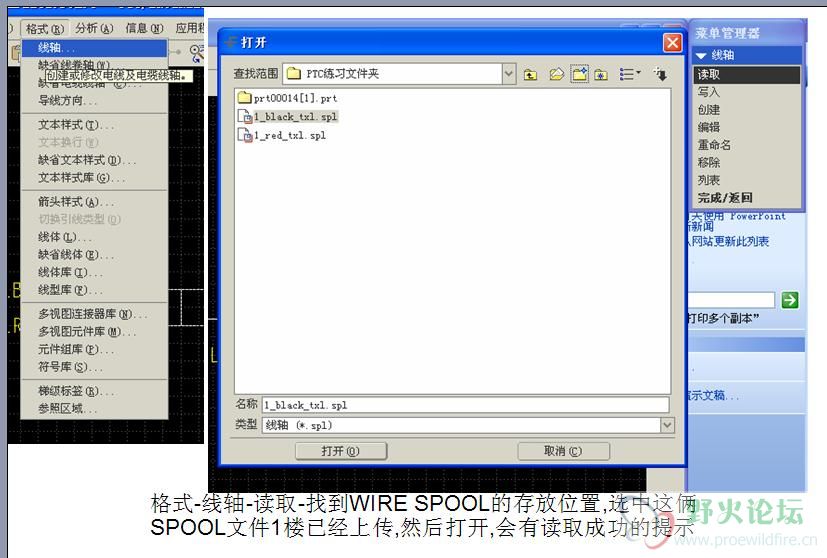

STEP5如何插入WIRE SPOOL

real998 · 发表于 2009-6-13 22:47

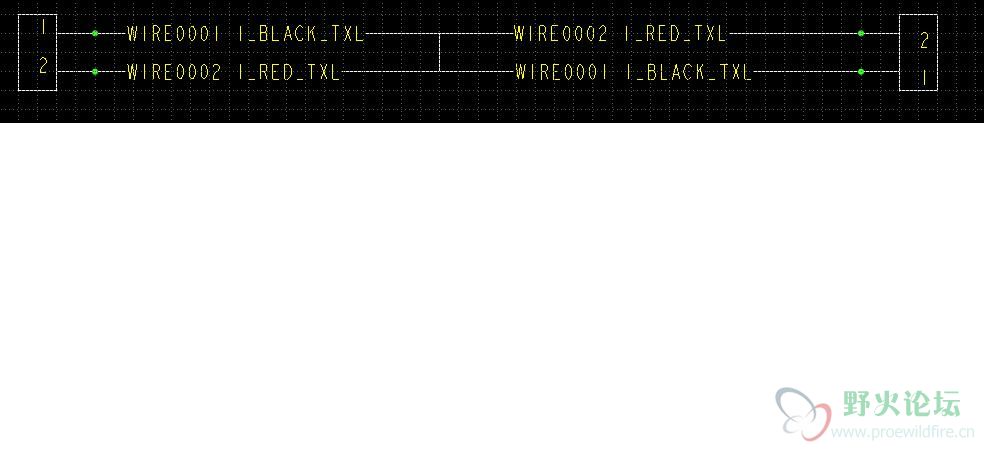

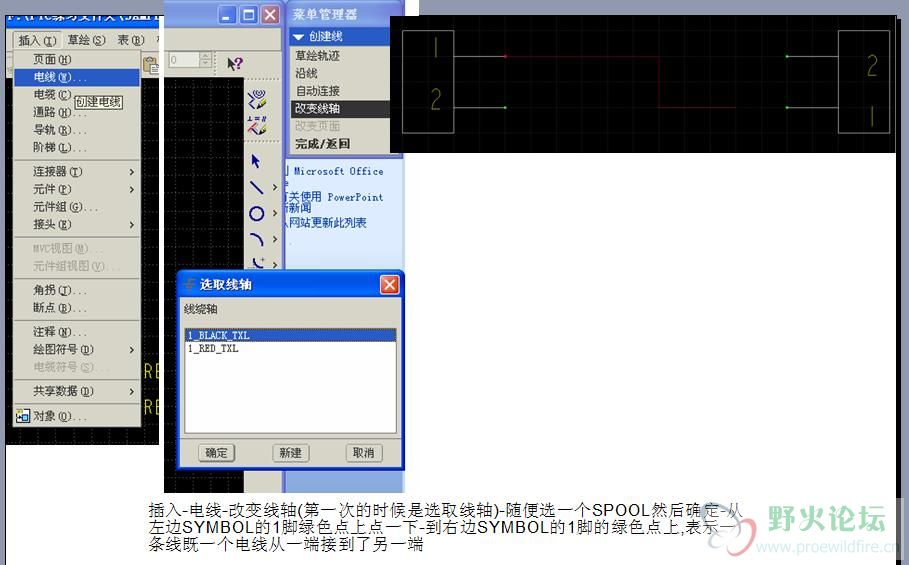

STEP6画电线的方法,
如上述再画一根从左边SYMBOL的2脚到右边SYMBOL的2脚的线
这样一个简单的DIAGRAM线路逻辑图就算是完成了
原文件奉上

real998 · 发表于 2009-6-13 22:53

用于自动布线的小组件,已经装配好,下载后可直接使用

real998 · 发表于 2009-6-13 22:59

STEP7

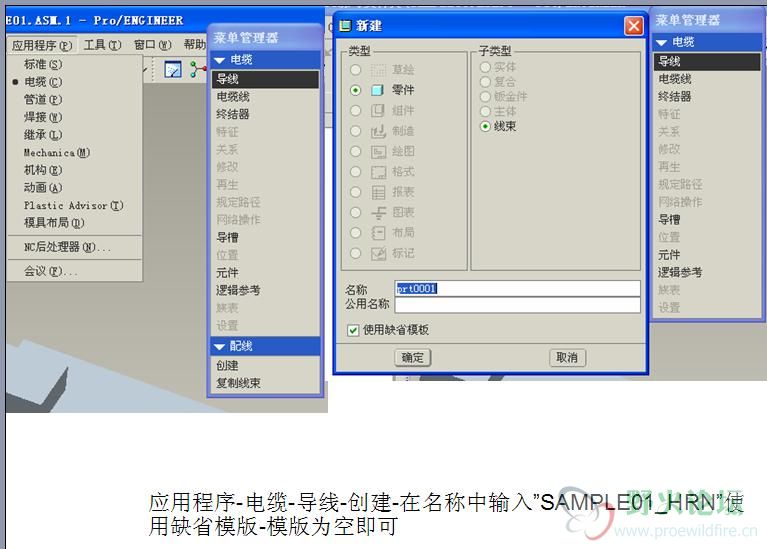

如何创建一个HARNESS的文件

real998 · 发表于 2009-6-13 23:01

补个ASM

		自动登录	找回密码
密码			立即注册

[原创] proe 自动布线教程
