组件模式下，怎么自动取得装配体的最大外形尺寸

olivier0107

kww6hh 发表于 2024-4-1 19:41

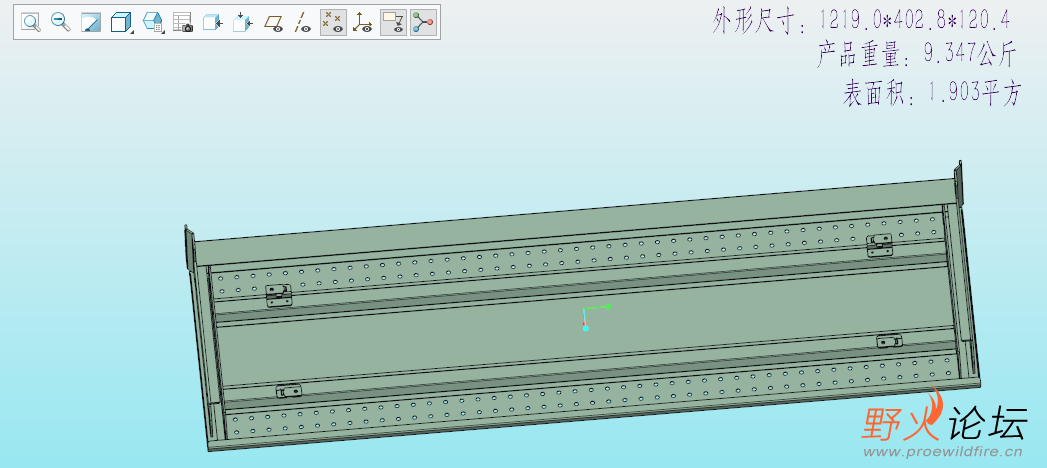

自己录的一个映射键，用外围体积块获取最大外形尺寸
然后引用这个参数就可以了
...

你好，请教下，体积块的测量出来的长宽高的尺寸参数是哪个？怎么引用？谢谢

qq505415515

猪头猫 发表于 2022-12-26 15:40
楼主上图背景中参数文字是如何显示出来的。

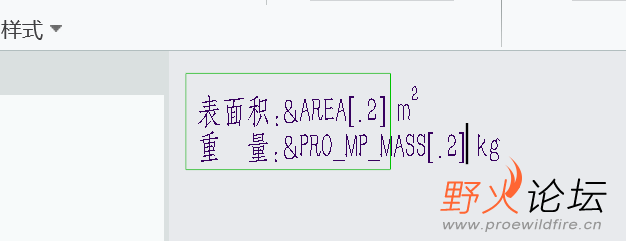

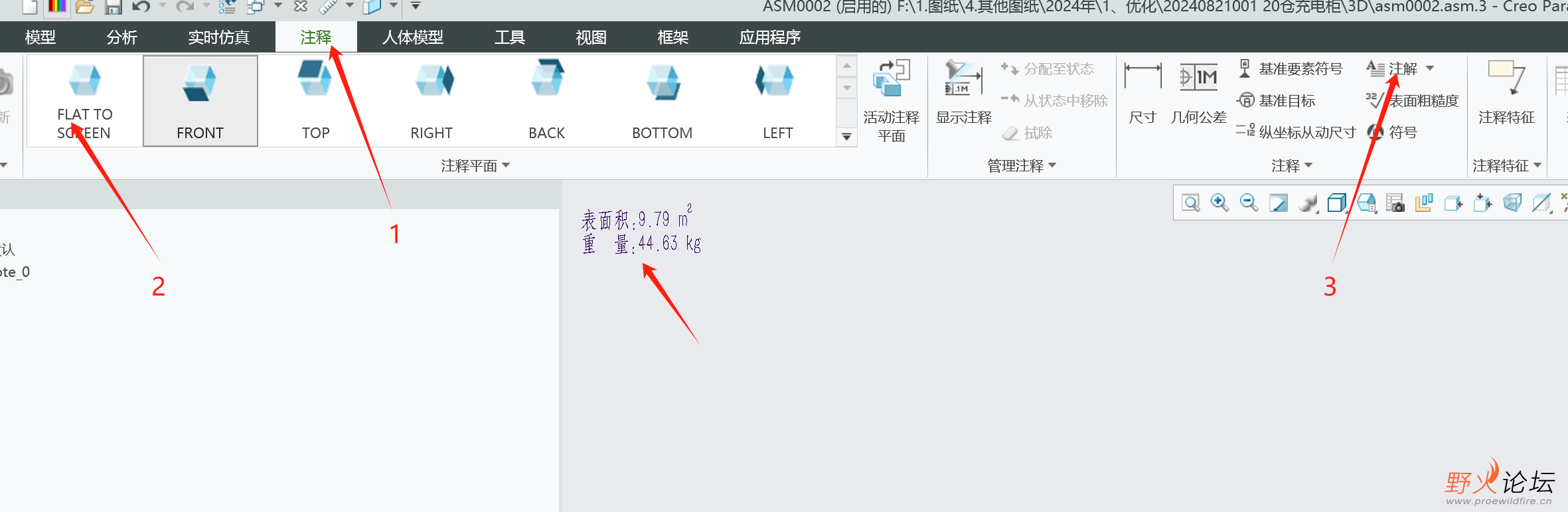

注解里面把需要的信息参数写进去就行了

kww6hh

olivier0107 发表于 2024-9-3 22:14
你好，请教下，体积块的测量出来的长宽高的尺寸参数是哪个？怎么引用？谢谢 ...

名字随便你取，录制到映射键里面就可以了

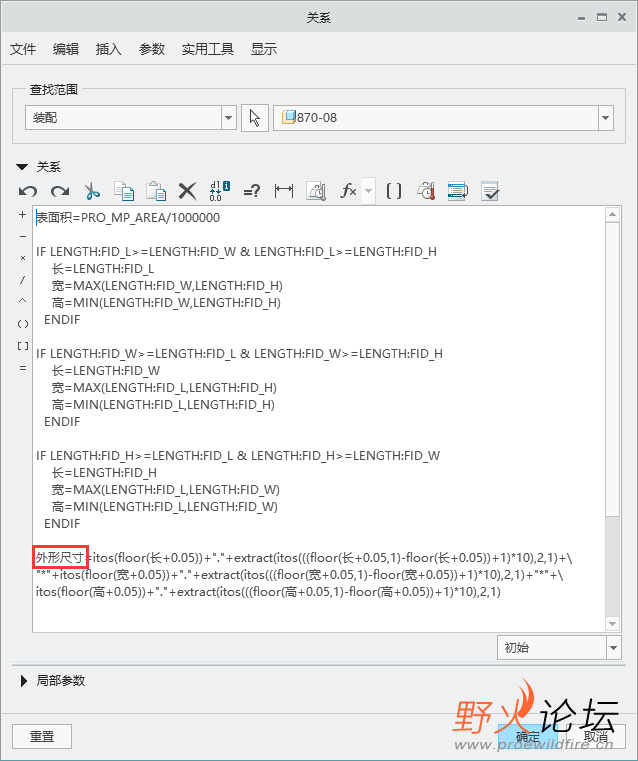

引用的话我是用下面的关系式，后面工程图里面再引用"外形尺寸"这个参数

olivier0107

kww6hh 发表于 2024-9-4 09:14
名字随便你取，录制到映射键里面就可以了

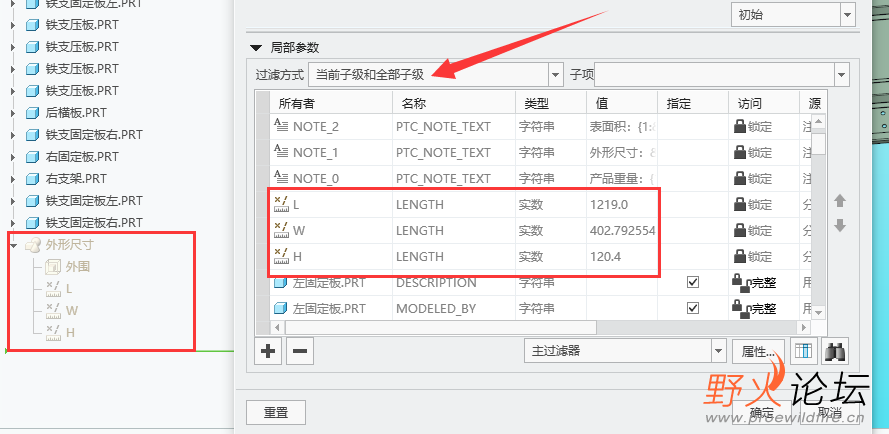

我已经参照的做了，但是不成功，原因就是录制映射键到时候，调不到 局部参数里面的L W H的参数
方便的话能不能录个视频，把映射键的congfig共享下，万分感谢
如果方便的话给个联系方式最好，谢谢

kww6hh

olivier0107 发表于 2024-9-4 09:23
我已经参照的做了，但是不成功，原因就是录制映射键到时候，调不到 局部参数里面的L W H的参数
方便的话 ...

我录的映射键你应当用不上，因为我录的时候，默认之前已测量过外围尺寸，所以第一步是删除之前的测量特征，删除的时候又牵涉到关系的问题，系统会询问是否删除关系，不管我们点哪个，映射键运行到这里就会停止无法继续，我的方法是，在删除这几个测量特征之前，先导入一个空白的关系式，等测量完成再导入正常的关系式，这里面牵涉到路径的问题，所以我录的映射键别人都不能用
PS：当然也可以按照我映射里面的路径，你建一个文件夹，或者你改一下映射键里面的路径也可以
外围尺寸config.rar (1.92 KB, 下载次数: 6)

2024-9-4 09:43 上传

点击文件名下载附件
