[求助] 这个椅子的圆管框架该如何构建

[复制链接]

4

主题

63

回帖

0

威望

助工

Rank: 2

积分
78
发表于 2021-6-23 17:10 | 显示全部楼层 |阅读模式
   如图,像这个椅子得弧形框架该怎么画

4

主题

63

回帖

0

威望

助工

Rank: 2

积分
78
 楼主| 发表于 2021-6-23 17:20 | 显示全部楼层
好像发不了图片
回复 支持 反对

使用道具 举报

4

主题

63

回帖

0

威望

助工

Rank: 2

积分
78
 楼主| 发表于 2021-6-23 17:31 | 显示全部楼层
帮忙看看
回复 支持 反对

使用道具 举报

4

主题

63

回帖

0

威望

助工

Rank: 2

积分
78
 楼主| 发表于 2021-6-23 17:46 | 显示全部楼层
有没有知道椅子那个弧形框架怎样构建的指导下,谢谢

板椅 vC.rar

371.55 KB, 阅读权限: 1, 下载次数: 17

回复 支持 反对

使用道具 举报

1260

主题

4万

回帖

899

威望

管理员

Rank: 10Rank: 10Rank: 10

积分
47318

社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章

发表于 2021-6-23 21:33 | 显示全部楼层
这个V形管图怎么画,万分感谢!
http://www.proewildfire.cn/thread-23951-1-1.html
(出处: 野火论坛)

参考这个帖子看看
努力,认真解答网友的每一个问题,共同学习,一起进步!  请勿发论坛消息求助。
回复 支持 反对

使用道具 举报

2

主题

294

回帖

22

威望

工程师

Rank: 3Rank: 3

积分
471
发表于 2021-6-23 22:08 | 显示全部楼层
aslzxde 发表于 2021-6-23 17:46
有没有知道椅子那个弧形框架怎样构建的指导下,谢谢

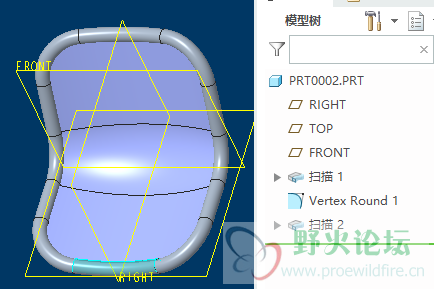

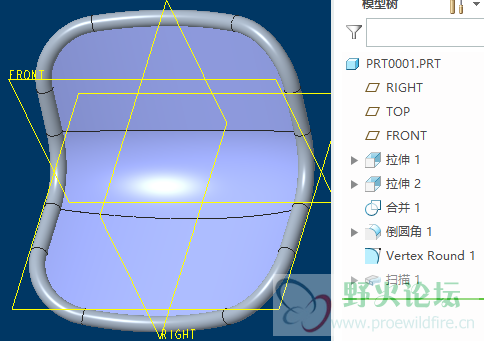

以下是两种比较简单的方法,3d见附件。
2021-06-23_220737.png 2021-06-23_220758.png
prt0002.prt.rar (88.52 KB, 下载次数: 11) prt0001.prt.rar (127.62 KB, 下载次数: 13)

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

回复 支持 反对

使用道具 举报

4

主题

63

回帖

0

威望

助工

Rank: 2

积分
78
 楼主| 发表于 2021-6-24 08:23 | 显示全部楼层
野火 发表于 2021-6-23 21:33
这个V形管图怎么画,万分感谢!
http://www.proewildfire.cn/thread-23951-1-1.html
(出处: 野火论坛)

好的,谢谢
回复 支持 反对

使用道具 举报

4

主题

63

回帖

0

威望

助工

Rank: 2

积分
78
 楼主| 发表于 2021-6-24 08:25 | 显示全部楼层
wild_fire 发表于 2021-6-23 22:08
以下是两种比较简单的方法,3d见附件。


  可能版本有点高,暂时打不开,谢谢你的指导。
回复 支持 反对

使用道具 举报

22

主题

440

回帖

24

威望

高工

Rank: 4

积分
577
QQ
发表于 2021-6-24 08:30 | 显示全部楼层
这椅子的难点就是这个管了,其实也不难,理解了二次投影的空间曲线,很轻松。主要是以面去取线,线出来了就好办了。
回复 支持 反对

使用道具 举报

22

主题

440

回帖

24

威望

高工

Rank: 4

积分
577
QQ
发表于 2021-6-24 08:53 | 显示全部楼层
两面的交线扫描就是你需要的管形状,自己多动手画画。新手我建议多动手练习比起别人直接甩个PRT更有益处。

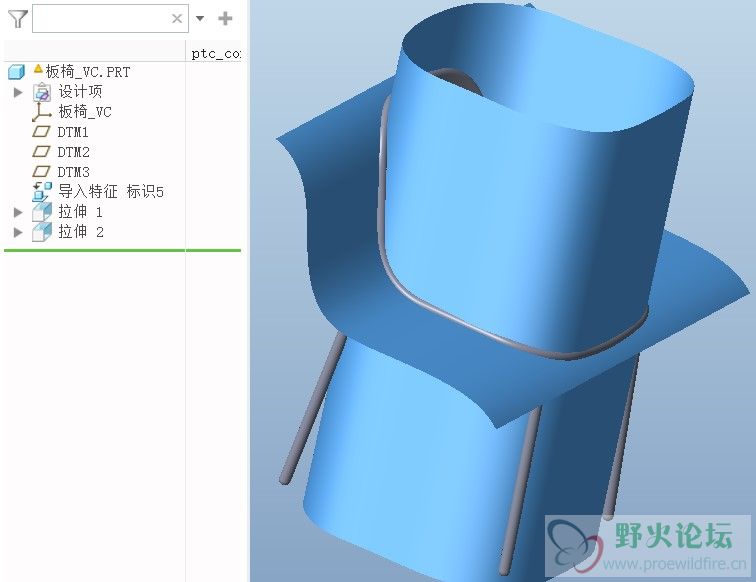

屏幕截图 2021-06-24 085341.jpg
回复 支持 反对

使用道具 举报
