扫描后拆面补面无论如何都做不了

希希435 · 发表于 2020-9-1 15:41

iskgjj 发表于 2020-2-23 16:43
你咋看不懂中文....我不是说了吗?扫描2啊,自己在模型树里找你PRT里的扫描2啊,然后进到截面找你做的那条圆锥 ...

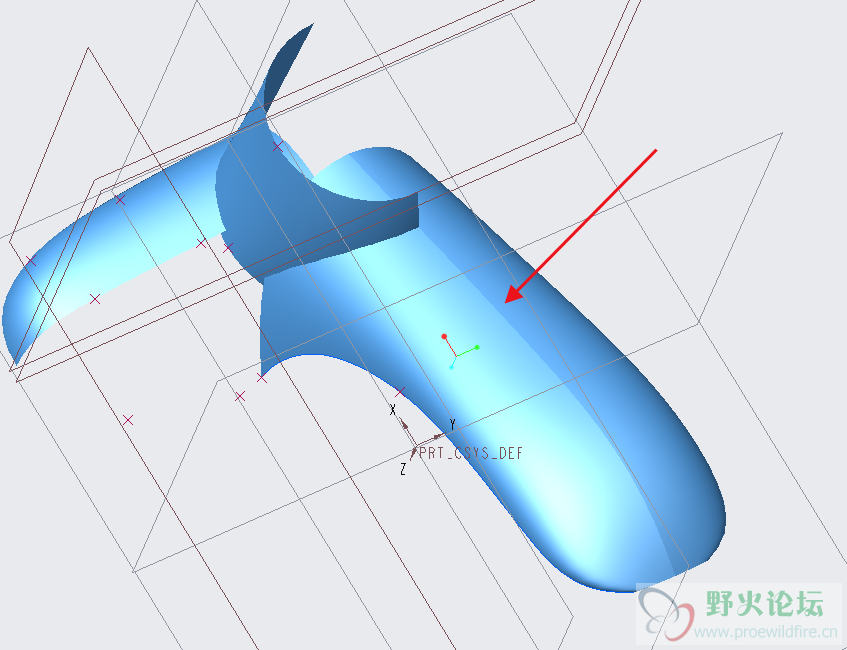

大神，为什么一个约束会使这种边界混合特征失败呢，能帮忙解释一下原理吗

tt28sc · 发表于 2020-9-8 14:15

多谢分享！

影子405 · 发表于 2020-10-2 20:11

扫描面你约束法相了吗?裁剪收敛你裁剪那么大干嘛？扫描面要是约束法相了，你就要调整裁剪的拉伸，以前遇到过，不调整的话可以用样式试试，有时候也可以成功

影子405 · 发表于 2020-10-2 20:54

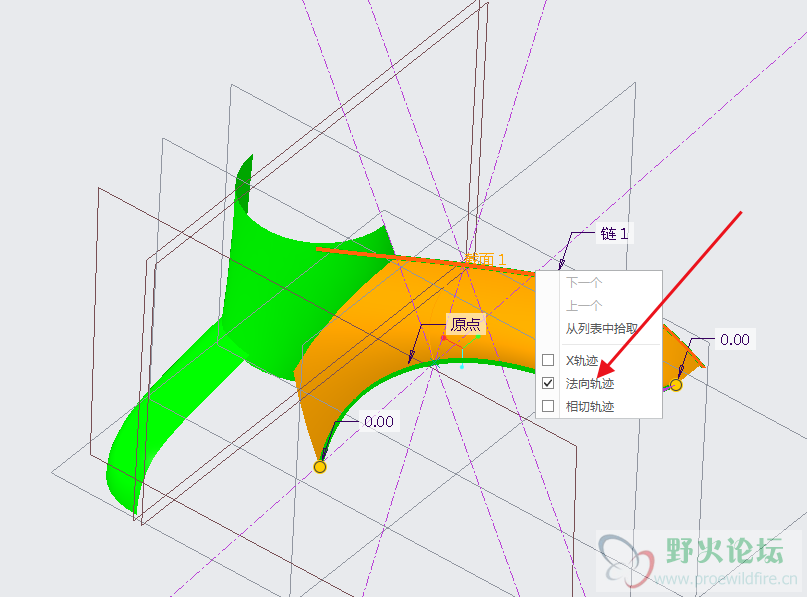

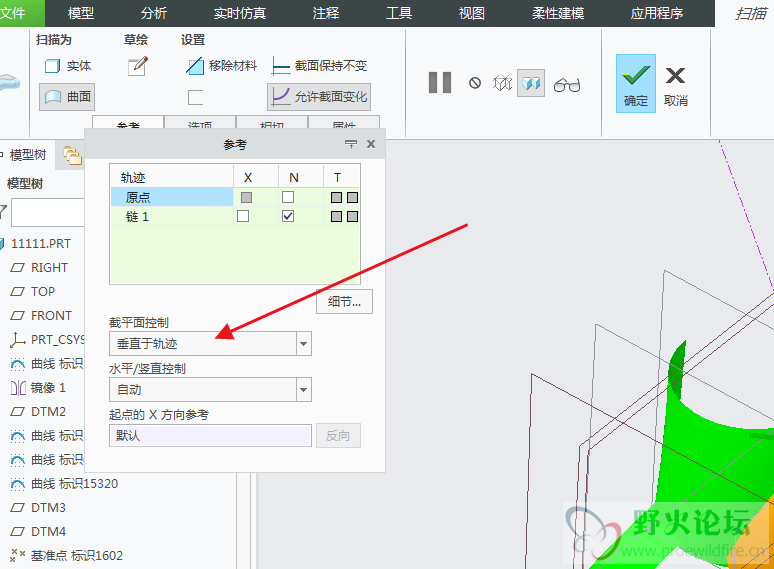

扫描面没有垂直，你设置的轨迹法相，可你要镜像的是链方向，镜像后看的很明显，扫描参考要垂直投影镜像平面就好了

影子405 · 发表于 2020-10-2 20:55

影子405 · 发表于 2020-10-2 20:56

影子405 · 发表于 2020-10-2 20:57

修改好的

影子405 · 发表于 2020-10-2 21:00

影子405 · 发表于 2020-10-2 21:02

影子405 · 发表于 2020-10-2 21:06

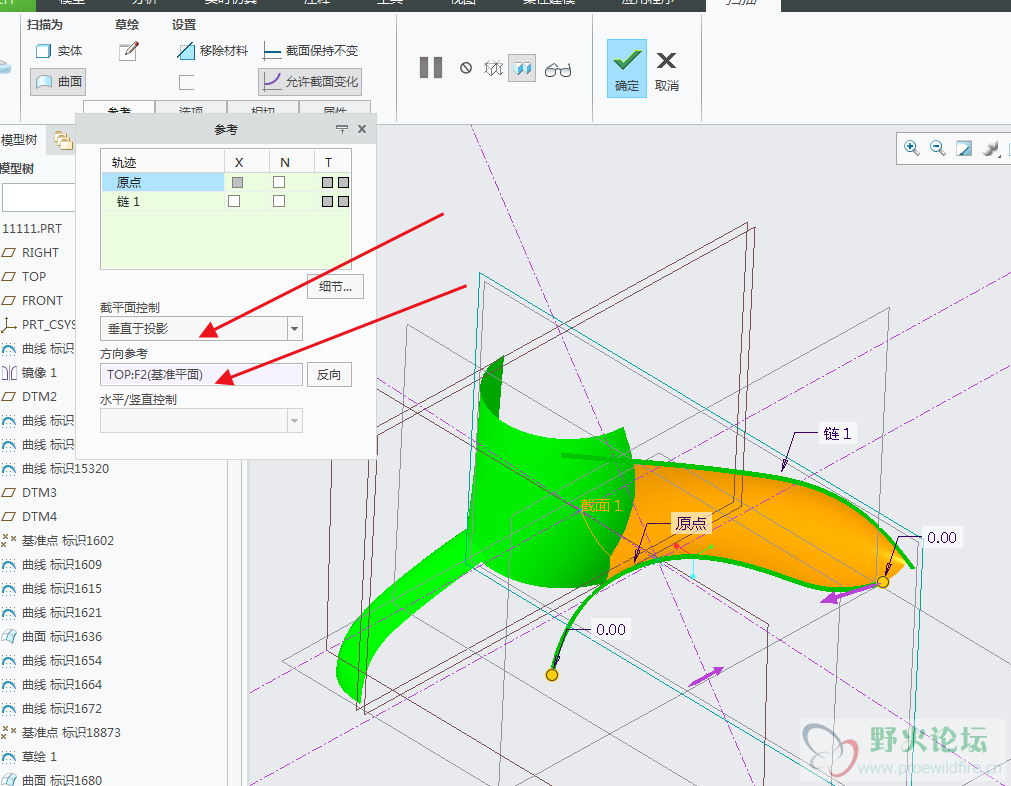

把扫描的参考设置成垂直投影要镜像的平面，再画一个截面替换掉之前的截面就好了
