[求助] 这种带转接带偏移的U型开口端子,钣金中怎么画

[复制链接]

51

主题

232

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
317
发表于 2020-2-14 14:49 | 显示全部楼层 |阅读模式

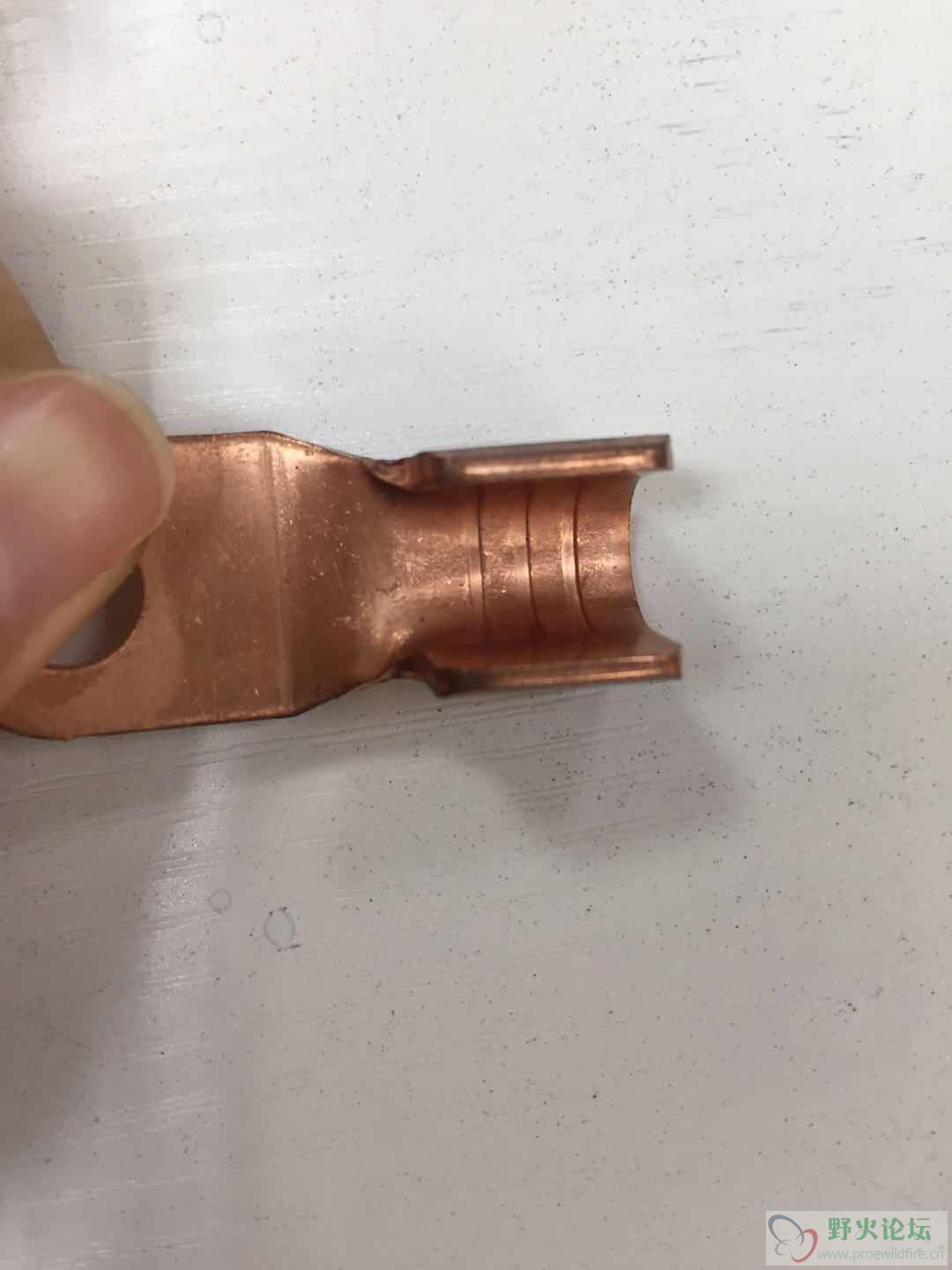

这种带转接带偏移的U型开口端子,钣金中怎么画

34

主题

531

回帖

35

威望

高工

Rank: 4

积分
857
发表于 2020-2-14 15:08 | 显示全部楼层
像线扣的钣金怎么折弯
http://www.proewildfire.cn/thread-147744-1-1.html
(出处: 野火论坛)
时刻保持学习的姿态!
生命不止,学习不息!
I believe i can!
回复 支持 反对

使用道具 举报

51

主题

232

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
317
 楼主| 发表于 2020-2-14 15:43 | 显示全部楼层
何必相恋 发表于 2020-2-14 15:08
像线扣的钣金怎么折弯
http://www.proewildfire.cn/thread-147744-1-1.html
(出处: 野火论坛)

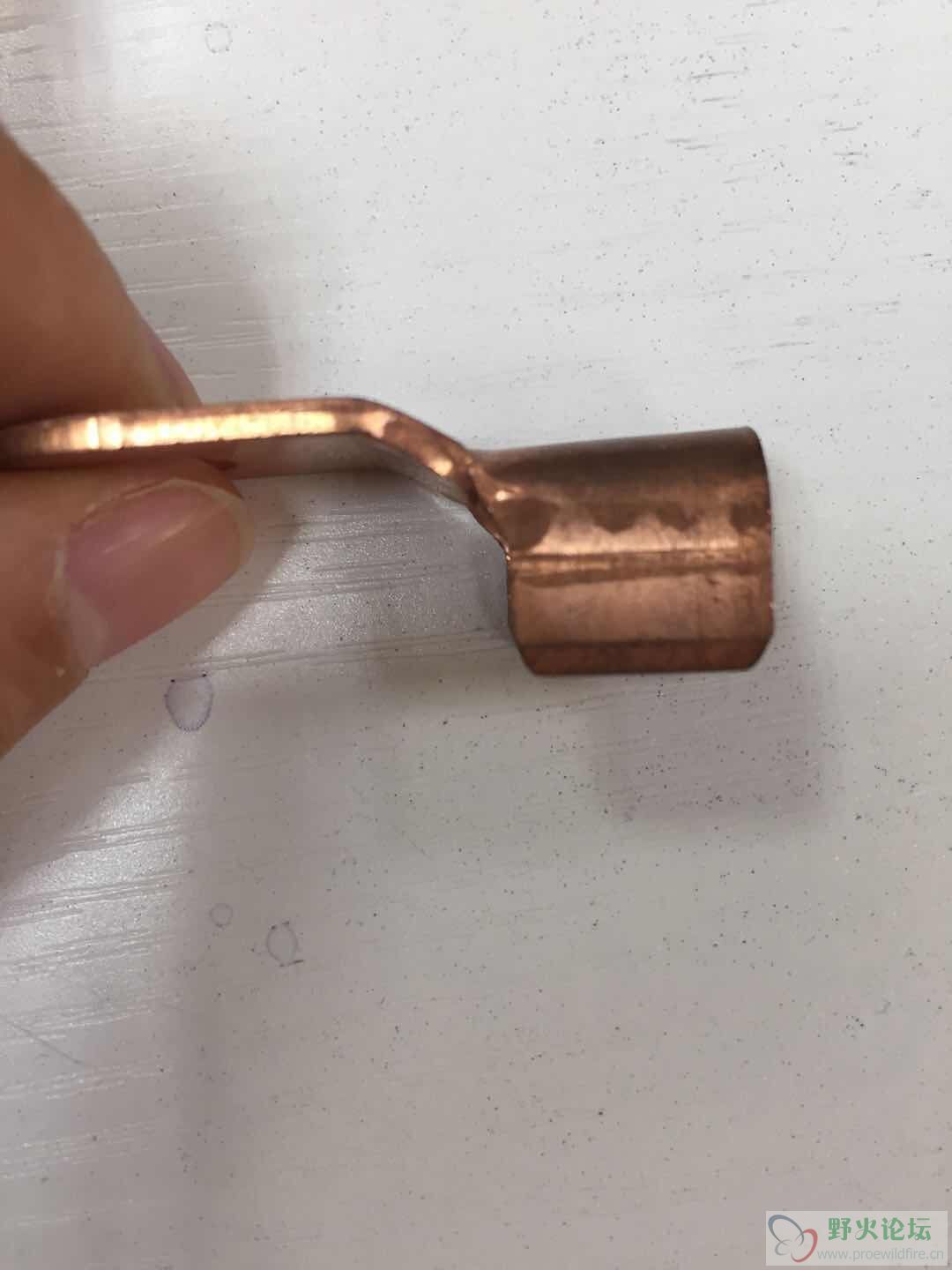

这样不行,线扣需要折弯的部分和转接区域是同一个平面,这个是转接区域先折弯,再折弯后面的插线部分,线扣得折弯是圆形的,这个折弯部分是U型的,
回复 支持 反对

使用道具 举报

11

主题

482

回帖

9

威望

高工

Rank: 4

积分
550
发表于 2020-2-14 16:07 | 显示全部楼层

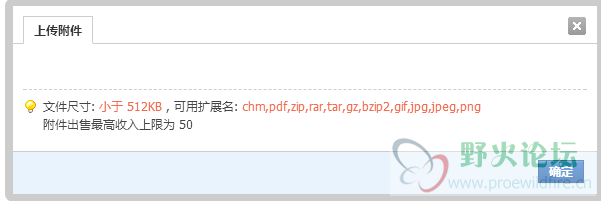

是不是这样的,我有PRT文件,但是怎么上传不了附件。。。。。。。
回复 支持 反对

使用道具 举报

51

主题

232

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
317
 楼主| 发表于 2020-2-14 17:05 | 显示全部楼层
banmianshifo 发表于 2020-2-14 16:07
是不是这样的,我有PRT文件,但是怎么上传不了附件。。。。。。。

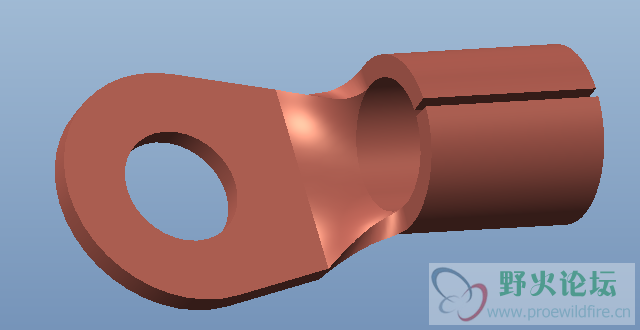

不是这种,你这个是OT闭合端子,这个是开口端子,压接线缆处是U型的不是圆形的,而且压接线缆折弯的转接处也不是同一个平面
回复 支持 反对

使用道具 举报

0

主题

3

回帖

0

威望

实习生

Rank: 1

积分
5
发表于 2020-6-3 15:52 | 显示全部楼层
解决了吗。我也遇到相同的问题
回复 支持 反对

使用道具 举报

8

主题

1009

回帖

172

威望

讲师

Rank: 6Rank: 6

积分
1679

希望之星勋章热心助人勋章优秀会员勋章

发表于 2020-6-5 09:01 | 显示全部楼层

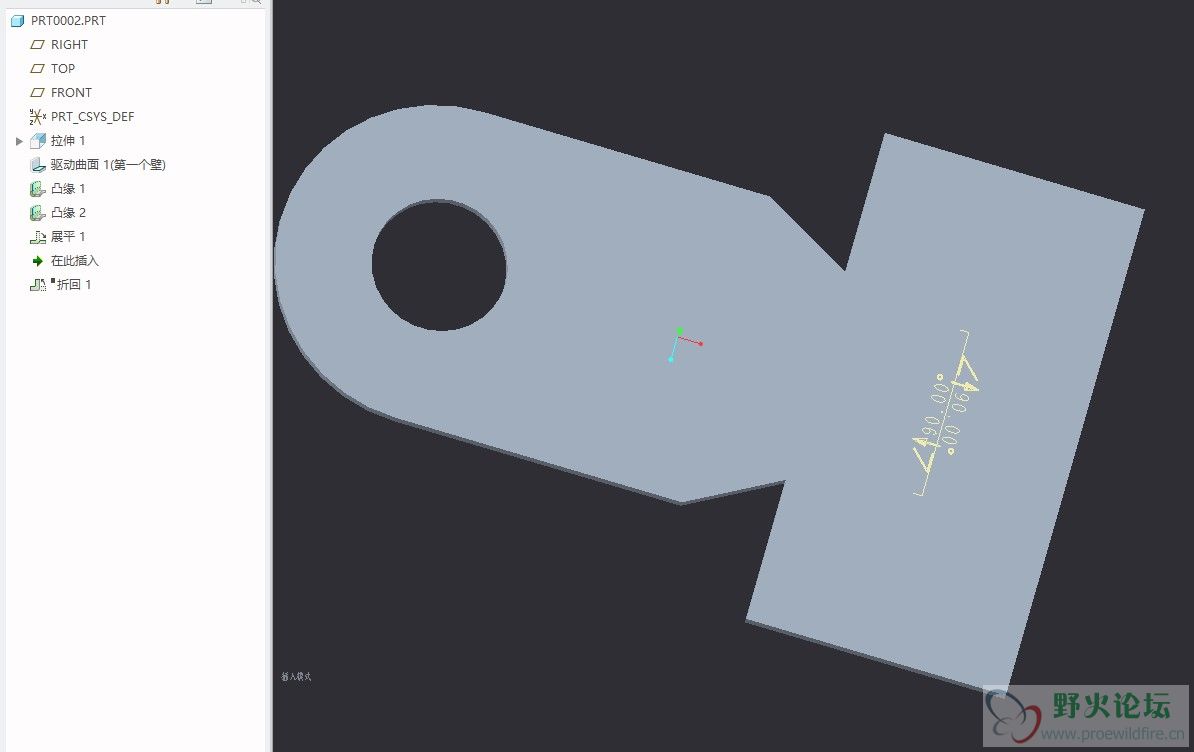

是这样的吗?
钣金中法兰做的
回复 支持 反对

使用道具 举报
